移动式液压剪叉升降作业台车结构

　　移动式液压剪叉升降台车主要面向车间内部的短距离转运与低位举升作业，常见于模具检修、装配线辅助上料、仓储拣选、设备维护以及轻型工件姿态调整等场景。它不同于固定安装的升降平台，底部设置脚轮后，可在平整地面上由操作人员推动至作业点，再通过液压系统将台面抬升到合适高度。这样的布置能够减少人工反复弯腰搬运，也能在多工位、小批量生产环境中替代固定式工位台，提高现场布置灵活性。

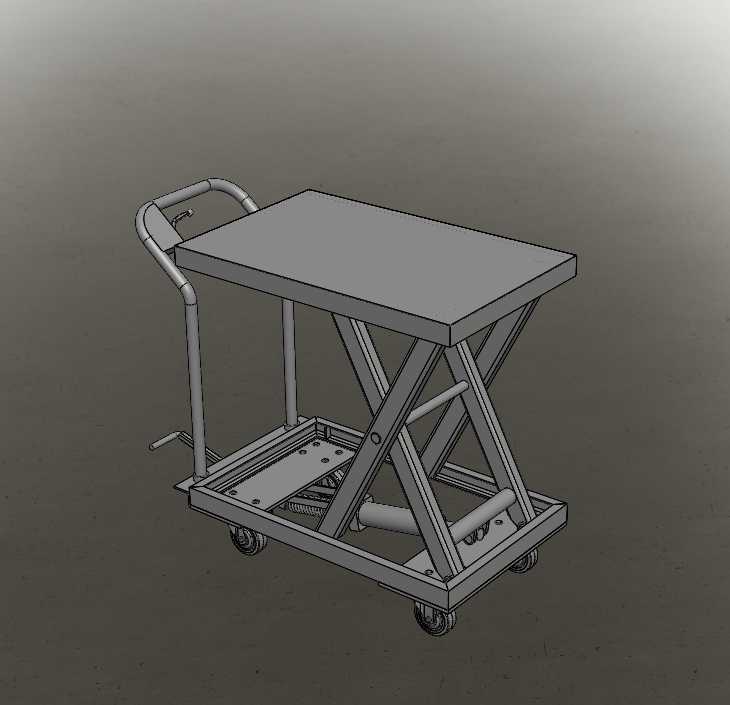

　　设备的核心承载部分为矩形工作台面，台面下方布置两组交叉剪叉臂。剪叉臂通过中部铰接点形成对称开合机构，升降过程中台面始终保持水平，侧向受力主要由臂板、铰接轴和底部框架承担。底部车架承担整机支撑，四角安装脚轮，其中脚轮位置与剪叉支点、液压缸安装座之间需要保留足够间距，以避免举升后整机重心过于集中而降低稳定性。后侧设置推把，推把高度按人工推行姿态考虑，既用于转向和移动，也可作为操作人员站位附近的防护参照。

　　液压驱动部分布置在底架与剪叉机构之间，通过脚踏或手动操作使油缸伸出，推动剪叉臂张开并带动工作台上升。油缸的安装角度不是随意确定的，低位时需要兼顾起步推力，高位时又要避免油缸行程接近极限后机构受力急剧恶化。剪叉支点、油缸两端铰点和底架限位点共同决定了举升曲线，设计时需要重点核对不同高度下的油缸推力、铰接点剪切力、臂板弯矩以及台面偏移量。对于实际使用而言，台面在满载状态下应能平稳上升，下降过程则依靠可控泄放实现，避免突然下落。

　　从结构设计思路看，这类台车强调轻便、稳定和可维护性的平衡。工作台面宜采用钢板焊接或型材框架加面板形式，边缘可设置挡边或安装孔位，便于夹具、工件定位块或小型工装附件固定。剪叉臂通常采用型钢或板焊结构，铰接处使用销轴与衬套，方便长期磨损后检修更换。底架上应预留液压泵、油缸、管路和连接销的装配空间，同时保证人员在踩压操作时不会与运动臂发生干涉。脚轮选型需要结合整机重量、额定载荷和车间地面条件，承载轮应具备足够安全系数，转向轮与制动轮的布置也要满足停放举升时不滑移的要求。

　　外形尺寸方面，台面长度和宽度以适应常见周转箱、轻型模具和装配部件为目标，过大的台面会增加偏载风险，过小则限制通用性。整机最低高度应满足通过普通车间通道、门洞口和设备间隙的需求；最高举升位置则要结合人员取放高度和剪叉臂展开角度确定。安装边界上，设备不需要地脚固定，但作业区域应保证地面平整坚实，周围留有推动、转向和操作人员踩踏液压驱动机构的空间。台面上升后，剪叉臂侧向会形成运动夹点，外围应避免人员将手脚伸入交叉臂区域。

　　在三维建模过程中，工作台面、底架、剪叉臂、铰接轴、油缸、脚轮和推把均应按独立零部件表达，这样既能检查装配关系，也便于后续生成工程图和明细。建模时需特别关注运动状态：最低位时剪叉臂收拢，油缸、踏板和底架之间不能碰撞；最高位时铰接轴、限位结构和油缸行程应同时满足要求；中间高度则要检查台面与推把、脚轮支架、液压管路之间的间隙。若用于方案评审，还可在模型中补充偏载工况下的重心位置、脚轮支撑范围和台面边缘载荷作用点，以判断设备在实际车间中的适用边界。

　　该结构适用于需要频繁变换作业地点、但举升载荷不大的生产辅助环节。它的价值不在于高速自动化输送，而在于以简单可靠的剪叉机构和液压增力方式，把工件、工具或小型工装稳定抬升到便于操作的高度。设计人员在复用此类结构时，应围绕额定载荷、最高行程、台面尺寸、脚轮规格、通道宽度和维护空间进行校核，而不是单纯复制外观造型。
