ATX电源转接实验室供电工作台

　　这套结构围绕桌面实验环境里最常见的取电痛点展开，把台式机ATX开关电源的多路输出整理到一块可固定、可扩展、可快速接线的工作板上。电子调试台、原型验证区、维修工位和教学实验室经常需要同时取用12V、5V、3.3V以及待机电压，直接从电源原线束上夹线既不稳定，也容易因插头松动、线序误接造成短路。该工作台将电源本体置于板体下方或侧后方，外露面只保留接线柱、输出端子、固定孔和状态接口，使实验人员能够用香蕉插头、杜邦线或裸线压接端子快速取得直流电源。

　　板体采用平板式布局，长边方向布置多组大电流接线位，靠近边缘的位置预留安装孔，可固定在木质工作台、铝型材框架或防静电桌面上。板面上方的柱状接线端子按电压组别排列，柱体底部带六角锁紧结构，导线套入后通过螺母压紧，适合频繁换接的实验场景；端子高度高于板面，能让手拧操作避开板面上的细小焊点和贴片元件。板侧成排插针用于低电流信号取电，适配面包板跳线、单片机调试线和传感器供电线，两类接口分工明确，避免大电流回路与信号线混接。

　　设计时首先确定的是安装边界。ATX电源通常以标准箱体形式放置，板体需要覆盖电源输出端一侧，并让24Pin主供电接口在板背或板下直接对接，因此板下预留了连接器插拔空间和线束弯曲半径。板边的开孔不仅承担螺钉固定作用，也可作为扎带过孔，将电源壳体、转接板和桌面支架捆扎成一个整体。底部可见的格栅状支撑件用于抬高板体，给连接器、焊点和走线留出空气间隙，同时减少桌面金属杂物触碰焊点的风险。

　　电气结构上，各路电源从ATX主插座进入板内后，分别汇流到对应的接线柱和插针组。大电流12V回路采用更宽的铜箔路径和较粗的接线柱，5V、3.3V回路则根据常见实验负载分配端子数量。电源使能信号被引到可控位置，便于通过开关或跳线控制ATX电源启动；待机电压可单独保留，用于需要长期供电的低压指示或控制电路。板面上还布置了若干小孔与小型焊点位，可扩展指示灯、负载电阻、保险丝座或电压检测点，方便不同工位按使用习惯追加功能。

　　从实际使用看，这块工作台并不追求复杂外壳造型，而是强调接线秩序和维护便利。多枚接线柱沿操作者一侧依次排开，电压组别之间保持足够间距，手指或扳手拧紧时不会碰到相邻端子；成排插针集中在板端，靠近实验面包板或控制器区域，缩短信号线长度。电源主体隐藏在板下后，桌面可见线缆数量明显减少，排查故障时可以沿着端子、铜箔和主插座三段路径快速定位。

　　安装尺寸方面，板体轮廓以适配标准ATX电源宽度和桌面常用固定间距为原则，四角开孔满足M3至M4规格紧固件的布置需求。接线柱顶端高出板面，保证鳄鱼夹和香蕉插头有可靠夹持空间；板下支撑高度则兼顾24Pin连接器插入后的总高度，避免电源插座受力歪斜。对于需要长期固定的工位，可通过侧板或型材把板体调成倾斜角度，使接线柱朝向操作者；对于临时维修场景，也可直接平放于绝缘垫上，利用板脚间隙保持通风。

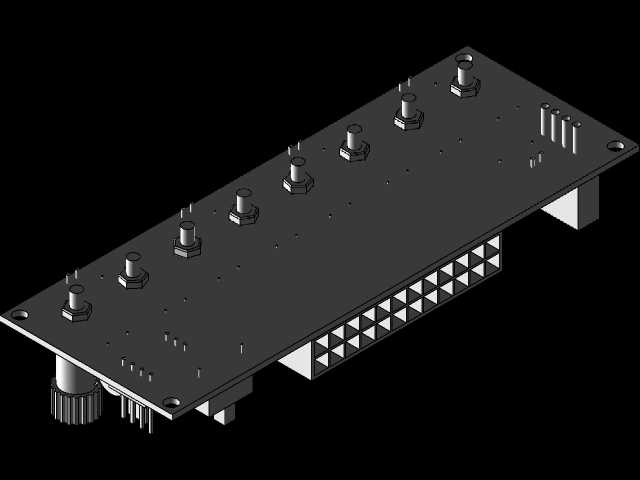

　　结构建模时需要重点表达接线柱六角体、插针阵列、板下连接器、支撑格栅和安装孔之间的相对位置。板面不是简单的二维平板，端子根部的凸台、焊点避让区、连接器占位和底部支撑共同决定了装配可行性。格栅支撑既减轻实体重量，又形成连续的通风通道，适合电源长时间带载时散热。整体方案把零散的ATX电源线束转化为实验室可管理的直流供电节点，在教学实验、电路维修、嵌入式调试和小功率设备测试中都具有明确的使用价值。
