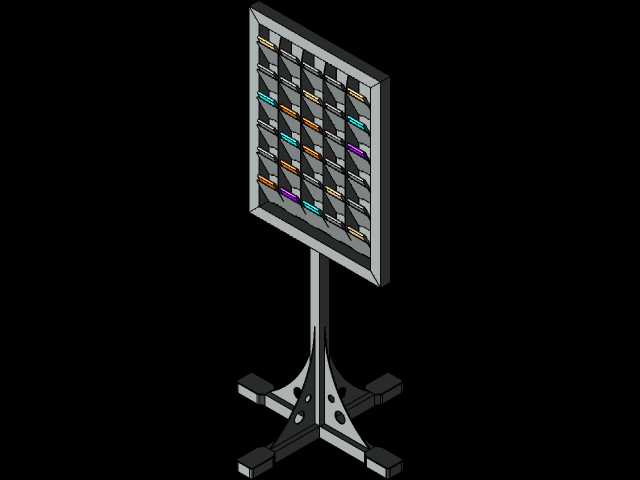

该支架的结构设计首先从桌面使用场景的边界约束出发,整体采用立式落地支撑形式,底部为十字分叉式配重底座,四个支脚沿水平方向向外延展,支脚板面开设减重圆孔,既降低整体耗材重量,又保证支撑接触面的投影范围完全覆盖上部架体的倾覆力矩包络,在桌面平整硬质平面上放置时,无需额外锁附固定即可抵抗上部多台设备偏载带来的侧翻风险,底座中心向上延伸出变截面立式支撑柱,柱身采用双侧弧形过渡筋条与底座连接,过渡区域避免直角应力集中,在架体满载放置多台移动设备时,支撑柱承受的弯曲载荷可通过弧形筋条均匀分散至四个支脚,不会出现柱根位置的应力突变。上部承载主体为矩形框式格架,框体内部通过横向隔板与竖向分隔条交叉排布,形成矩阵式独立收纳槽位,
每个槽位为斜向开口的限位格,槽底设置承托挡边,槽内两侧预留侧向间隙,放入手机时设备屏幕朝向斜前方,既不会完全竖直放置容易向后倾倒,也不会过度倾斜占用过多纵深空间,相邻槽位之间的分隔条采用薄型立板结构,在保证相邻设备互不刮蹭的前提下,尽可能压缩格架整体的横向宽度,框体背部为整面封闭背板,可对放入槽内的设备起到后部限位作用,避免设备从架体后方滑出。从实际用途来看,这类多格支架主要应用于数码门店的样机集中展示、工作室多台测试机统一收纳、办公场景多台工作设备分类摆放等场景,区别于单台手机的袖珍懒人支架,该结构可同时容纳数十台移动设备,每台设备独立占据一个槽位,取放时不会干扰相邻位置的器材,
斜向朝向的布局也方便使用者快速扫视每台设备的屏幕状态,无需逐台拿起查看。设计过程中槽位的内空尺寸参考主流直板手机的外形边界设定,槽位宽度预留合理间隙,兼容带常规保护壳的设备放入,槽位深度控制在设备高度的三分之一左右,既保证承托挡边能够挡住设备底部不会滑落,又不会遮挡大部分屏幕区域,展示时设备的外观可视面积占比更高。架体与支撑柱的连接位置采用居中对接形式,格架的重心投影恰好落在支撑柱的轴线上,即使格架左右两侧槽位放置的设备重量存在偏差,整体偏载力矩也会被底部宽幅底座抵消,支撑柱的截面尺寸从根部到顶部逐步收窄,在满足抗弯强度的前提下减少上部自重,进一步降低整体重心高度。所有板件的拼接位置均采用直角定位贴合,格架内部的分隔条与外框、
背板的连接节点均匀分布,满载状态下每个槽位的载荷通过隔板传递至外框边框,再汇总到中部支撑柱,力流传递路径简短直接,没有冗余的传力环节。外形尺寸方面,底部十字支脚的横向跨距与纵向跨距均小于上部格架的对应边长,放置在桌面时不会过多占用架体投影外的桌面空间,格架整体高度适配普通人坐姿状态下的视线高度,无需起身即可看清所有槽位内的设备屏幕,架体所有外露棱边均做钝化处理,取放设备时不会刮伤手机外壳也不会划伤操作人员手部。槽位内部不同位置可搭配不同颜色的标识衬条,方便对不同编号、不同用途的设备进行分区归类,日常清洁时可直接将架体整体抬离桌面,底部支脚的镂空结构也不会积存杂物,整体结构无复杂活动部件,长期使用不存在铰接松动、弹簧失效之类的故障点,维护成本极低。在建模实现层面,所有板件均采用等厚实体建模,阵列槽位通过线性阵列特征快速生成,修改槽位数量、调整格架行列数时仅需编辑阵列参数即可快速衍生不同容量的规格版本,底座支脚的开孔位置、支撑柱的弧形筋条轮廓均采用参数化约束,可根据实际需要承载的设备最大重量调整板厚与筋条宽度,适配从轻型样机展示到重型工业手持终端收纳的不同载荷需求。
