通讯布线用双挡边中空绕线线轴

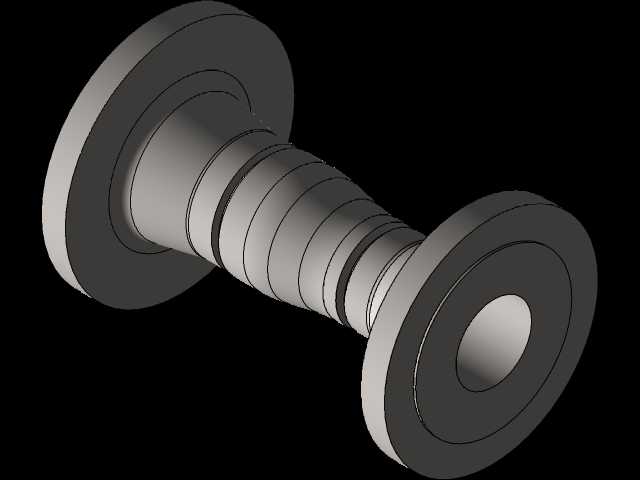

　　该线轴采用典型工字轮构型，两端设置大直径圆形挡边，中间为分段变径绕线柱，中心保留贯通孔，主要用于通讯线缆、细径导线或柔性线材的缠绕、收纳与有序放线。在现场布线、弱电施工、通讯设备装配以及小型线材周转环节中，这类零件虽然结构不复杂，却直接影响线材取用效率和布线整洁度。

　　从功能上看，两侧挡边承担限位作用，防止缠绕后的线材从轴向滑脱；中间绕线柱并非简单等径圆柱，而是通过多段台阶和环槽形成分区约束。这样的处理有两个实际目的：一是让线材在缠绕过程中更容易沿柱面分层排布，减少局部堆叠；二是在不同线径或不同长度线材混用时，可借助台阶位置判断绕线余量。中心通孔用于穿装转轴、固定轴或支架销轴，使线轴能够在放线架上转动，也可在静态收纳时通过螺栓、快拆销进行定位。

　　建模时首先需要确定的是绕线容量与外形边界。挡边直径决定单层可容纳的最大绕线半径，柱体有效长度决定轴向排线宽度，二者共同约束可缠绕线材长度。若挡边过小，线材满绕后容易越边；若柱体过长，小批量线材会集中在局部，转动时平衡性变差。因此在结构设计中，挡边外径、绕线柱直径和有效绕线宽度需要按常用线径进行匹配。对于通讯类细线，柱面可设置轻微锥度或阶梯过渡，使线材在收卷时自然向稳定区域靠拢；对于需要频繁抽拉的场景，则应控制挡边与柱体交接处的圆角，避免锐边磨损线缆外皮。

　　该零件的安装边界主要集中在中心孔和两端支撑面。中心孔尺寸需与支架轴径、轴承位或塑料衬套配合，若用于转动放线，孔壁应考虑耐磨衬套或降低表面粗糙度；若仅作为固定收纳件，则可采用间隙配合，便于拆装。两端挡边外侧面在堆叠或上架时可能接触支架，因此端面平面度和同轴度需要保持一致。绕线柱与挡边之间应避免突变尖角，采用圆角过渡不仅有利于注塑或机加工成型，也能降低应力集中。

　　在实际应用中，线轴常被放置在便携放线架、配线箱内部或施工工具包中。移动使用时，整体重量和边缘形状会影响操作体验；固定安装时，中心孔的同轴度则影响转动阻力。若线轴转动不畅，抽线过程中会产生额外拉力，容易造成细线拉伸、打结或外皮划伤。因此结构设计不能只关注外观，还要考虑线材张力、转动摩擦和堆叠承载。

　　三维建模过程中，可先以回转体方式完成主体轮廓，再对中间柱面进行分段台阶处理。挡边表面的环形层次可用于增强刚性，也可作为视觉上的加强结构；对于塑料成型件，这些环槽还能改善材料收缩带来的平面变形。若后续需要投入加工或开模，应进一步补充拔模斜度、壁厚、加强筋和孔位公差；若用于3D打印验证，则需重点检查中心孔支撑、层纹方向以及挡边与柱体连接强度。

　　整体来看，该线轴结构围绕“绕得稳、放得顺、装得上”三个目标展开：双挡边保证线材不脱散，分段柱面提高排线稳定性，中心通孔满足转轴安装和快速更换需求。对于通讯布线、电子装配和日常线材管理场景，这类零件能够有效减少线缆缠绕混乱，提高施工和维护时的取线效率。
