止动轭间歇锁止传动机构三维结构

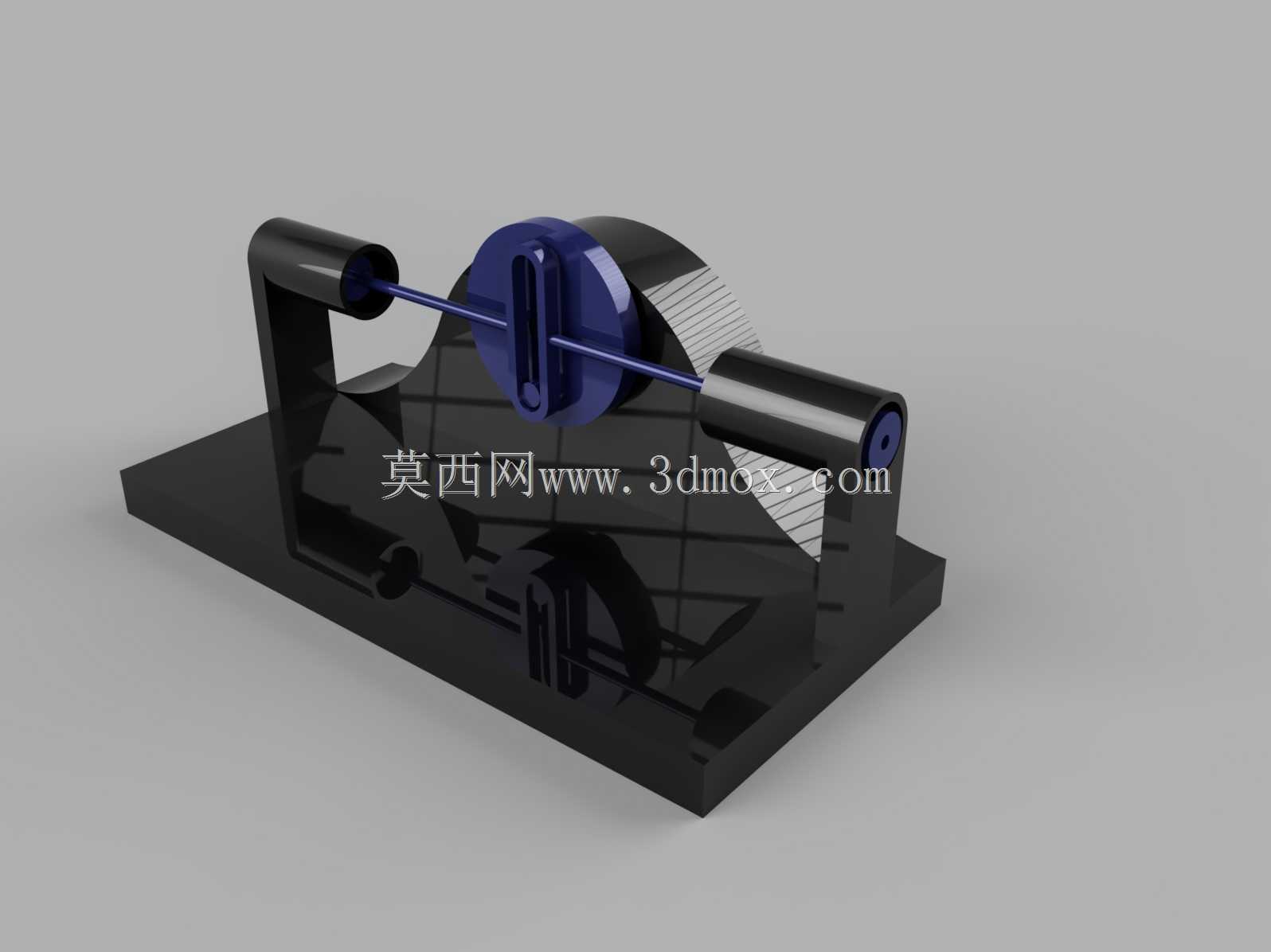

　　该止动轭机构属于间歇锁止类机械传动组件，核心功能是在连续回转输入的工况下，实现输出端的周期性锁止与释放动作，常见于轻工送料、通讯线缆加工、小型自动化装配工位的步进送进环节，用来替代槽轮机构完成小扭矩、低转速工况下的精准间歇分度，相比槽轮结构其锁止阶段的刚性更好，不会出现槽轮机构启动瞬间的柔性冲击，适配需要工位准确定位、锁止阶段无窜动的作业场景。从结构组成来看，整套机构包含一体式铸造机架、输入转轴、偏心驱动销、轭形摆块、锁止弧面、输出辊轴几个核心部分，机架采用L型一体式支撑结构，底部为平整安装基面，开设四个沉头安装孔，可直接固定在设备安装台面上，安装基面的平面度公差控制在0.02mm以内，保证转轴装配后的同轴度，

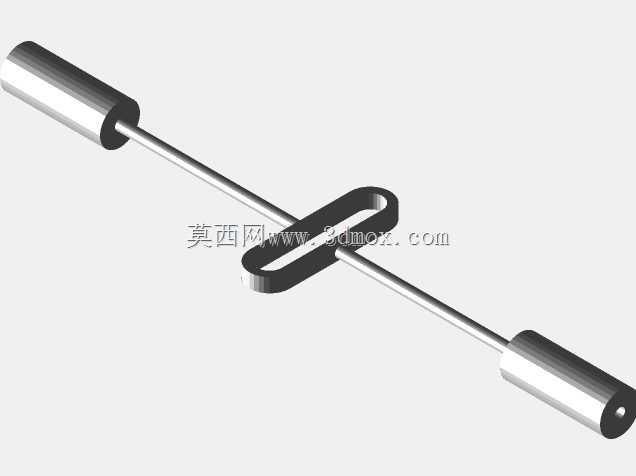

　　避免运转过程中出现卡滞。输入转轴贯穿机架两侧的支撑轴承位，轴端加工有平键槽，可外接驱动电机或者同步带轮输入连续回转动力，转轴中部固定偏心驱动销，驱动销与轭形摆块的直槽形成滑动配合，当输入轴连续转动时，偏心销会在直槽内往复滑动，带动轭形摆块绕自身回转轴做往复摆动。轭形摆块的外侧加工有两段对称的内凹锁止弧面，锁止弧面的曲率与两侧输出辊轴的外圆曲率完全匹配，当偏心销转动到直槽的上下极限位置时，锁止弧面会完全贴合在输出辊轴的外圆柱面上，此时输出辊轴被完全锁止，无法转动，当偏心销带动轭形摆块摆动离开锁止位置时，摆块的侧边会推动输出辊轴端部的拨销，带动输出辊轴转过固定角度，完成一次分度动作。

　　设计过程中重点匹配了偏心销的偏心距与轭形摆块直槽的长度关系，直槽的有效行程比偏心销的最大运动行程大1.5mm，避免运动过程中出现硬顶卡滞，锁止弧面的包角设置为120度，保证锁止阶段输出辊轴不会因为外部负载出现转动滑移，两侧输出辊轴的中心距与轭形摆块的回转中心位置经过反复校核，确保锁止时弧面完全贴合，解锁时无干涉。整套机构的外形尺寸紧凑，横向安装边界为180mm，纵向深度为120mm，整体高度为95mm，不需要额外占用过大的设备安装空间，适配小型自动化设备的紧凑布局需求。装配时需要注意输入轴与轭形摆块回转轴的平行度公差，控制在0.01mm以内，否则会加剧驱动销与直槽的磨损，缩短机构使用寿命，滑动配合面需要预留0.05mm的间隙，

　　填充润滑脂降低运转阻力。实际应用中，这套机构可以直接对接小型输送带的驱动辊，或者装配工位的回转工作台，实现固定角度的间歇送进，锁止阶段不需要额外增加定位销，依靠弧面配合即可完成刚性定位，相比棘轮棘爪结构，其运转噪音更低，传动过程更平稳，适合对工位定位精度要求在0.1mm以内的轻载作业场景，比如通讯端子的压接工位、小型电子元件的分拣送料、标签的定长送进等环节，都可以通过调整偏心销的偏心距，调整输出辊轴每次转动的角度，适配不同的分度需求。结构上没有复杂的异形曲面，所有零部件都可以采用常规的铣削、车削工艺加工完成，不需要特殊的加工设备，加工成本较低，后期维护只需要定期补充滑动面的润滑脂，检查驱动销的磨损情况即可，维护难度低。在建模过程中，所有配合面都按照实际装配公差设置了间隙与配合约束，运动仿真可以完整复现连续输入下的间歇锁止动作，直观展示锁止阶段与转动阶段的运动时序，方便设计人员直接套用在对应的设备结构中，根据自身的安装空间调整机架尺寸与轴径参数，不需要重新进行核心运动关系的校核。
