一体式壁挂承重挂扣结构设计

　　日常生产与民用场景里，这类一体式挂扣的应用覆盖范围极广，小到工位旁的工具悬挂、墙面线缆整理固定，大到轻型工装辅具的临时挂载、展示场景的展品承托，都能见到这类结构的身影。不同于拼接式挂扣容易在接缝处出现应力集中的问题，这款挂扣采用整体式成型思路，从结构根源上规避了拼接装配带来的强度短板，在同等材料厚度下能承受更高的垂向载荷。

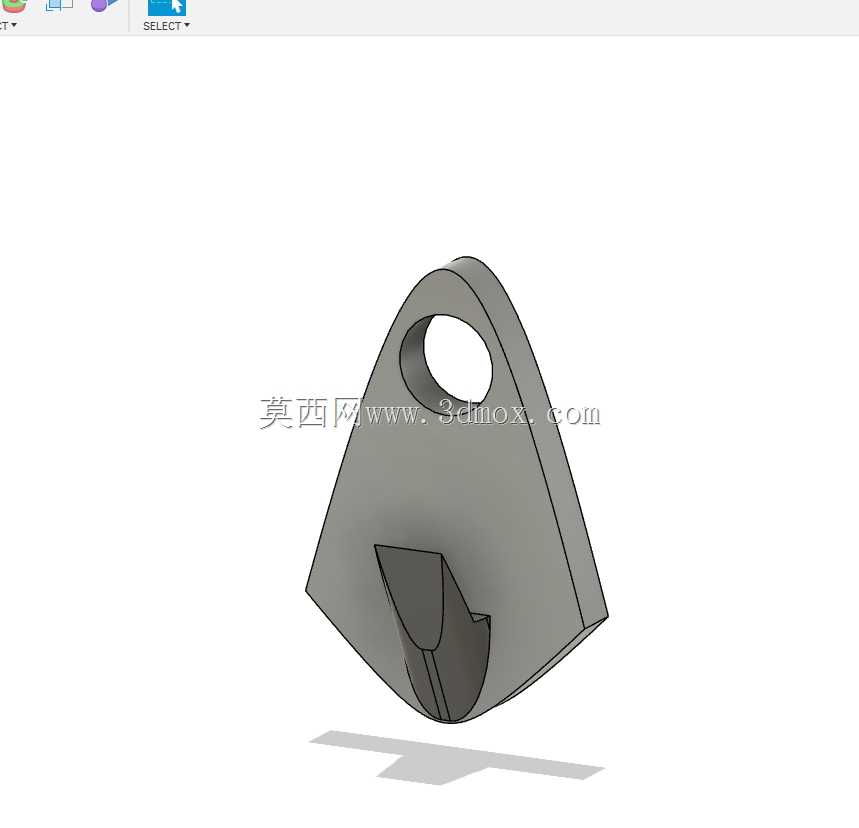

　　从结构设计逻辑来看，挂扣上部的通孔是核心安装定位结构，孔位边缘做了连续的圆弧过渡，没有尖锐的直角棱边，一方面能避免安装时紧固件刮伤安装面，另一方面也能分散孔位周边的应力，防止长期挂载下孔位出现撕裂变形。安装时可根据挂载场景选择膨胀螺丝、自攻螺钉或者抽芯铆钉穿过该孔，将挂扣整体固定在墙面、设备机架、型材框架等不同基底上，孔位的内径尺寸适配市面常规的M4到M6规格紧固件，不需要额外定制特殊连接件，适配性较强。

　　挂扣下部的钩体是核心承载部位，钩头做了向内收的限位挡边，挂载物件时能防止挂点从钩槽内滑脱，哪怕挂载过程中出现轻微的晃动、震动，挂接的物件也不会轻易从钩体上脱落。钩槽的开口宽度经过反复校核，既能够容纳常规的挂绳、金属挂环、工具挂孔等不同挂接部件，又不会因为开口过大导致挂接件出现过大的窜动间隙。钩体与上部安装基座的衔接位置做了大圆角过渡处理，没有突变的截面，载荷能从钩体部位顺畅传递到上部安装基座，再分散到整个安装接触面，不会在衔接位置出现应力集中导致的断裂问题。

　　整体外形采用近似三角的轮廓设计，这种轮廓并非单纯为了美观，而是贴合载荷传递的路径：上部安装孔作为受力支点，下部钩体作为载荷作用点，三角轮廓的斜边刚好顺着主应力的分布方向排布，能在尽可能减少材料用量的前提下，最大化结构的整体刚性，避免挂载时挂扣出现过大的挠曲变形。挂扣的背面设计为完全平整的贴合面，安装时能和安装基底完全贴合，不会出现局部悬空的情况，一方面能让紧固件的压紧力均匀分布在整个贴合面上，避免局部压应力过大损伤安装面，另一方面也能防止挂扣安装后出现歪斜，保证钩体的承力方向始终垂直向下，避免出现额外的侧向分力影响挂载稳定性。

　　从安装边界来看，这款挂扣的整体厚度控制在合理区间，安装后突出安装面的尺寸较小，不会占用过多的外部空间，在狭窄的工位间隙、设备侧边、狭小墙面区域都能顺利安装使用，不会因为突出尺寸过大出现磕碰、勾挂无关物件的问题。挂扣的边缘全部做了倒钝处理，没有锋利的飞边棱角，安装和使用过程中不会划伤操作人员的手部，也不会刮伤挂载物件的表面。

　　在实际工况适配中，这类挂扣可以根据使用场景选择不同的材料成型，如果是用于潮湿环境或者户外场景，可以选用尼龙加玻纤材料注塑成型，具备较好的耐锈蚀、耐水性能；如果是用于承载稍大的工装物件，可以选用铝合金或者不锈钢材料通过机加工或者冲压成型，能获得更高的结构强度。不同材料成型的挂扣结构尺寸完全一致，不需要重新调整安装孔位，就能在不同场景下互换使用，通用性较强。

　　不同于普通的外露式挂钩，这款挂扣的钩体内藏在主体轮廓的内侧，没有向外突出的钩尖，日常走动经过安装位置时，不会被钩尖刮蹭到衣物或者皮肤，使用安全性更高。钩槽内部的接触面做了微弧处理，挂接件挂入后能和钩槽表面形成较大的接触面积，不会因为接触面积过小导致挂接件出现局部压痕，也能减少挂接件和钩体之间的相对滑动，降低挂载过程中的异响和磨损。
