流线型小型船体曲面结构设计方案

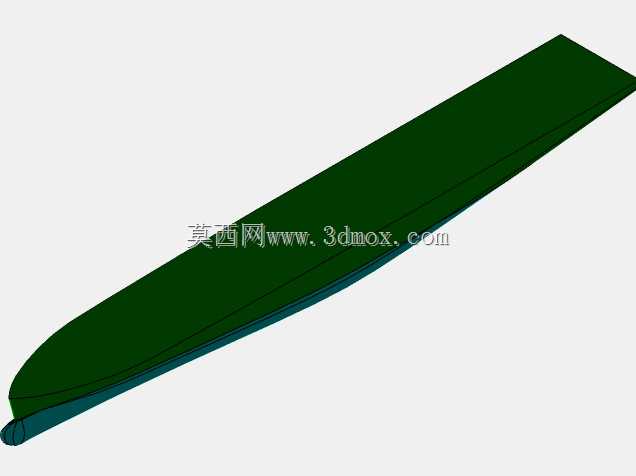

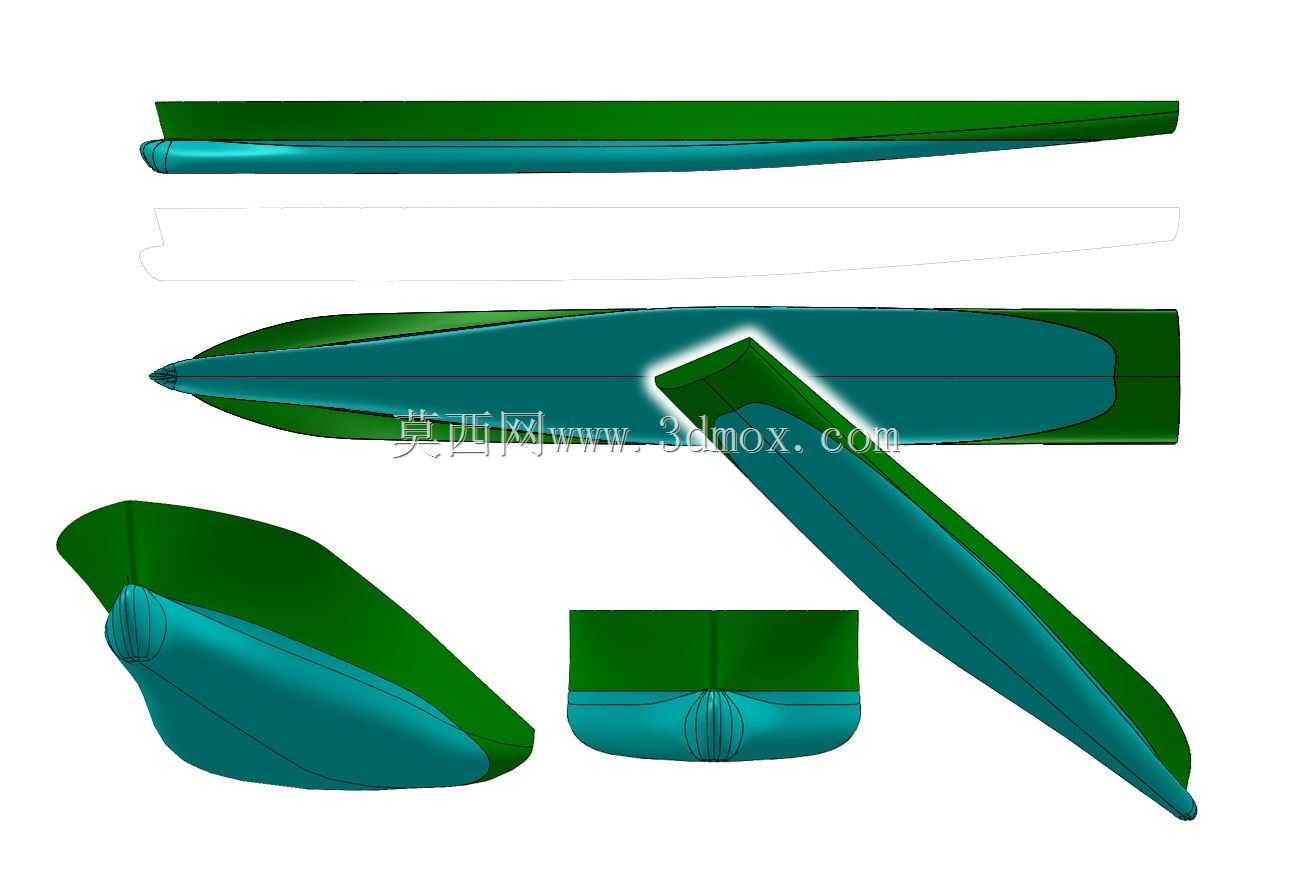

　　这款流线型小型船体的曲面结构设计，核心面向近岸休闲垂钓、短途水面接驳、小型水域作业的实际使用场景，在建模阶段就优先围绕水阻优化、结构强度、成型工艺适配三个核心维度展开，没有做冗余的装饰性曲面设计，所有曲面走势都服务于实际航行性能与生产落地需求。从实际使用场景来看，这类小型船体适配内陆湖泊、平缓河道、近岸浅海区域的使用需求，可承载2-3人完成短途出行、休闲垂钓、近岸水产养殖巡检类作业，吃水深度控制在较浅区间，能顺利通过水深0.4米以上的平缓水域，不会因为底部造型突兀出现搁浅剐蹭的问题。设计过程中没有采用传统船体的折线拼接思路，全程依托样条曲线完成整体曲面的顺滑过渡，首先确定的是船体中纵剖面的主轮廓曲线，

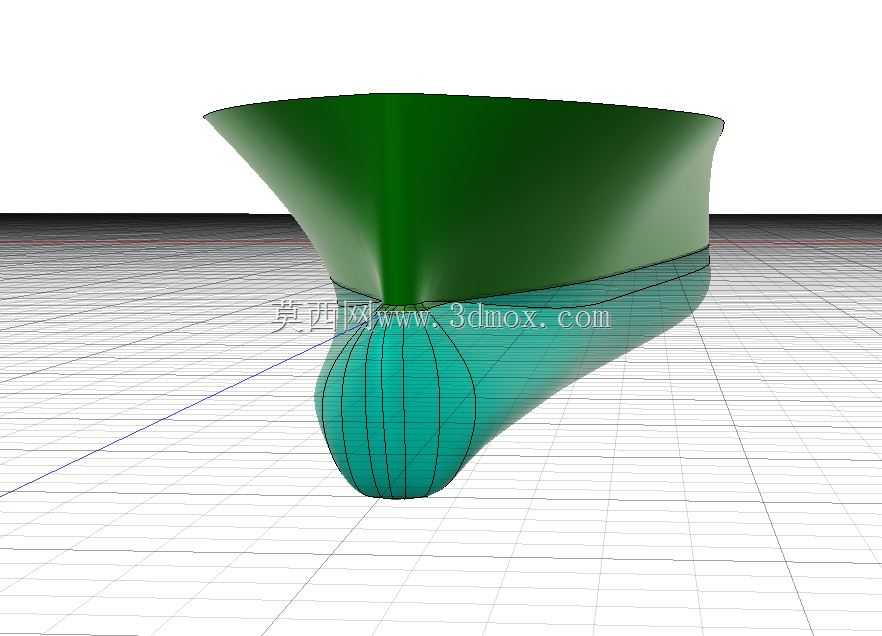

　　从船首的上扬弧度到船尾的平直收边，每一段曲线的曲率变化都经过反复调整，船首位置的曲面做了渐进式抬升设计，航行时可以顺利劈开迎面水流，减少浪涌对船头的抬升冲击，降低高速航行时的船头颠簸感；船中位置的横截面采用宽体圆弧过渡，既保证了船内的乘坐与置物空间，也能让水流顺着船体侧面顺滑流向船尾，不会在船身中部形成紊流增加航行阻力；船尾位置的曲面做了平直收窄处理，预留了外挂动力装置的安装平面，安装边界尺寸适配市面上主流的小型舷外挂机，安装面的加强筋结构与船体曲面做了一体化融合，不需要额外焊接加强件就能满足动力挂载的强度要求。从结构特性来看，整个船体采用双层曲面壳体设计，外层曲面负责水阻优化与抗冲击，内层曲面预留了乘员座椅、储物格、

　　防滑底板的安装位置，两层壳体之间的空腔可以填充浮力材料，即使出现局部破损进水的情况，也能保证船体具备足够的剩余浮力不会沉没，壳体的壁厚从船首到船尾做了渐变处理，船首位置因为经常受到浪涌冲击、靠岸剐蹭，壁厚比船中位置厚20%，船尾位置因为要挂载动力装置，安装位周围的壁厚做了局部加厚，同时在曲面转折位置做了圆角过渡，避免应力集中导致的结构开裂。从外形尺寸与安装边界来看，船体整体长度控制在3.8米，最大宽度1.4米，整体高度0.6米，船首上扬角度为18度，这个角度既可以保证航行时的抗浪性能，也不会因为船头过高遮挡驾乘人员的前方视线；船尾的外挂机安装面距离船底高度为0.3米，适配15马力以下的小型舷外机，安装孔位的间距按照通用标准设置，

　　不需要二次打孔就能完成动力装置的固定；船身两侧的曲面预留了扶手、系缆桩的安装凸台，凸台位置与船体内部的加强筋位置对应，安装配件时不会打穿船体外壳造成漏水问题。建模过程中对所有曲面的曲率连续性做了严格校验，整个外露曲面全部达到G2连续标准，曲面拼接位置没有明显的棱线与凹凸，既可以降低航行时的水流噪音，也能降低后期玻璃钢成型或者铝合金冲压的工艺难度，生产时不需要对拼接位置做大量的打磨修整，能有效缩短生产周期、降低制造成本。另外在船底位置设计了一条贯穿前后的隐形导流脊，导流脊与船底曲面顺滑融合，没有突出的棱角，航行时可以起到稳定航向的作用，避免小型船体在低速航行时出现方向跑偏的问题，同时也能增强船底的纵向结构强度，减少船体在水面颠簸时的纵向形变。针对靠岸停泊的使用需求，船身侧面靠近船首的位置做了内凹式的防撞条安装槽，安装槽的深度与宽度适配通用的橡胶防撞条，安装后防撞条与船身曲面齐平，不会额外增加航行阻力，靠岸时可以缓冲船体与岸堤的碰撞，避免外壳出现剐蹭破损。整个船体的内部空间没有做多余的隔断设计，预留了足够的改装空间，使用者可以根据自身需求加装储物箱、钓鱼座椅、电池仓等配件，所有预留的安装点位都在曲面建模阶段做了位置标识，后期改装时不需要重新做结构受力校核，只要按照预设点位安装就能保证结构强度。
