立式烟支装填灌装设备结构设计

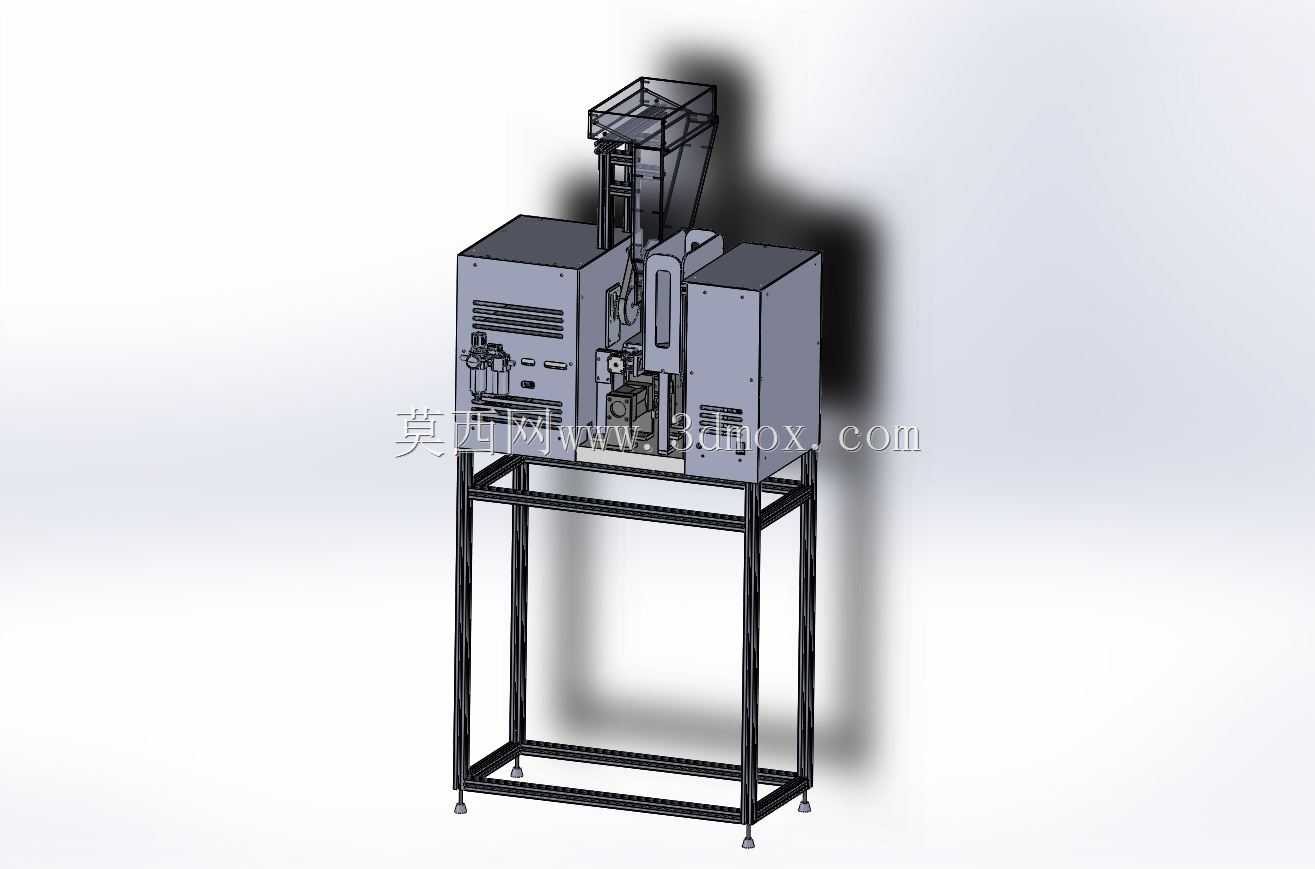

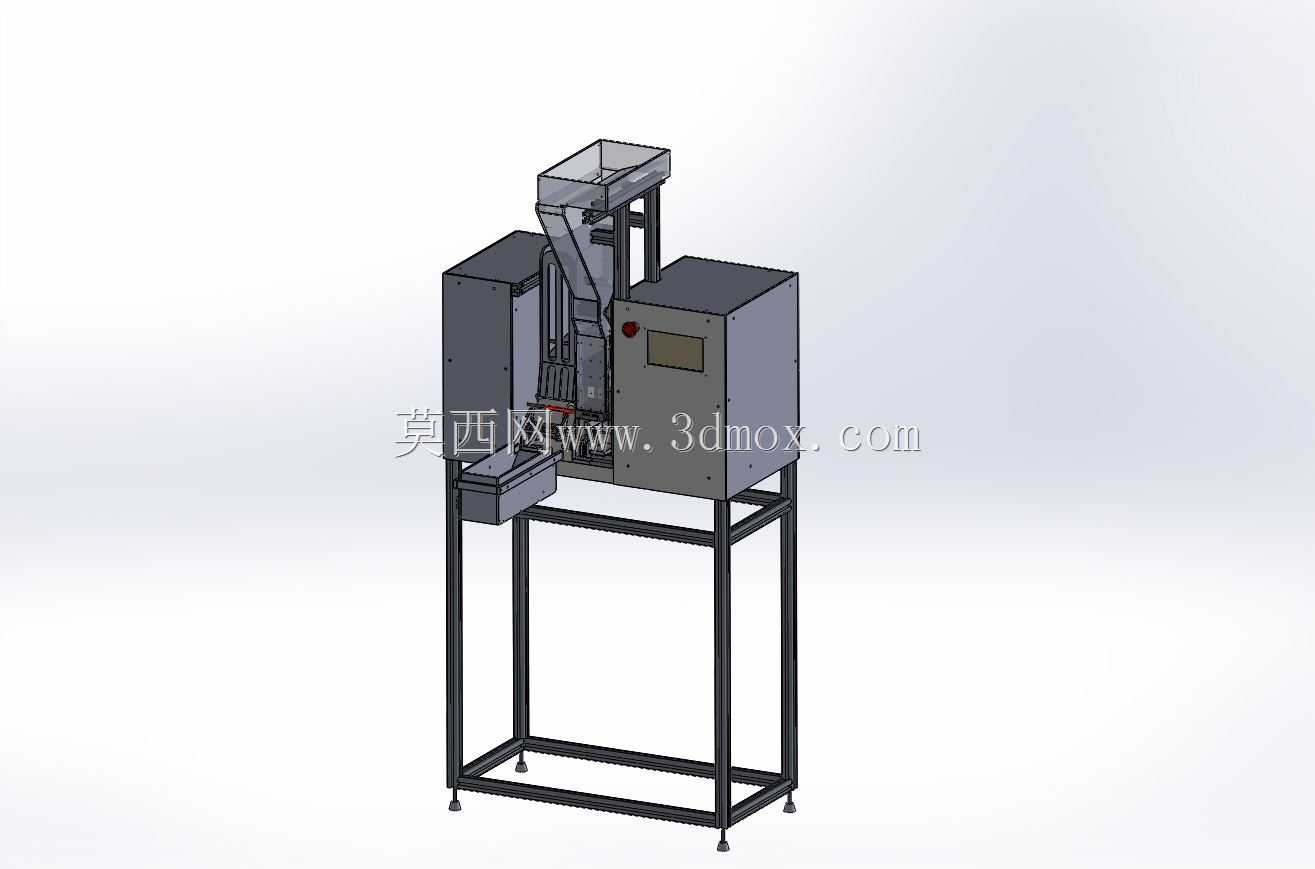

　　这款立式烟支灌装设备，主要面向小型烟草加工、手工烟卷制作、烟支分装复装的作业场景，适配零散烟支定量装填、空烟管批量灌装的生产需求，可替代传统人工逐支装填的作业模式，大幅降低重复操作的人力消耗，提升烟支装填的一致性与作业效率。设备整体采用立式方管焊接机架作为承载主体，底部配置可调式支撑脚杯，可根据作业地面的平整度调整设备水平度，避免运行过程中因机架倾斜导致的料道卡滞、灌装定位偏差问题，机架底部预留的安装空间可适配常规作业台面放置，也可通过膨胀螺栓直接固定于地面，整体安装占地尺寸控制在0.8米见方以内，无需额外预留过大的操作维护空间，适配小型加工车间、个体作业工坊的场地条件。设备上部设置倾斜式储料料斗，料斗内壁做光滑过渡处理，

　　避免烟支在进料过程中出现弯折、破损，料斗下方衔接分料轮结构，通过间歇式转动实现单组烟支的定量分离，分料轮的槽型尺寸按照常规烟支的直径、长度参数设计，可保证每次分离的烟支数量一致，避免出现多支、少支的灌装误差。分料结构下方设置垂直灌装导槽，导槽内壁做圆角打磨处理，烟支依靠自重沿导槽下滑至下方的灌装工位，工位处设置可抽拉的接料盒结构，空烟管固定于接料盒的定位槽内，烟支下滑到位后直接推入空烟管完成灌装作业，接料盒可沿机架前部的导轨抽出，方便操作人员取放装填完成的烟盒、更换空烟管，操作路径符合人体工学设计，无需探身即可完成取放操作。设备侧部的箱体内部集成动力传动与控制组件，箱体面板设置操作按钮与状态显示屏，可直观显示设备运行状态、

　　灌装计数参数，方便操作人员实时调整灌装速度，适配不同规格烟支的装填需求。整机的结构设计充分考虑烟支易弯折、易破损的物料特性，所有与烟支接触的零部件均做去毛刺、光滑处理，避免刮伤烟支外层纸皮；传动结构采用低速平稳设计，运行过程中振动幅度小，不会因振动导致烟支在料道内错位卡滞。设备的维护边界设计清晰，料斗、分料轮、导槽等易接触烟支的部件均采用快拆式固定结构，无需专用工具即可拆卸清理，适配烟草加工场景定期清洁的卫生要求；机架的方管连接处做满焊打磨处理，无清洁死角，避免烟丝、碎屑堆积在结构缝隙中。从结构设计逻辑来看，这款设备没有采用复杂的多轴联动结构，而是依靠重力进料+间歇分料的简单原理实现灌装功能，既降低了设备的制造成本，

　　也减少了后期运行的故障点，对于小批量烟支灌装的场景来说，实用性远高于结构复杂的大型高速灌装设备，同时设备的整体高度控制在1.6米左右，操作人员站立作业时无需抬手或弯腰即可完成所有操作，长时间作业的疲劳度更低。设备的电气组件全部集成在侧部密封箱体内，可避免烟丝、粉尘进入电气回路造成短路故障，箱体的散热孔设置在侧面非作业区域，不会有粉尘直接落入散热通道，提升设备在多粉尘作业环境下的运行稳定性。
