螺旋节能型电灯泡三维结构设计

　　日常民用与商用照明场景里，这类螺旋结构节能电灯泡的适配范围极广，从普通家庭的卧室、客厅顶灯，到写字楼公共区域的嵌入式筒灯、商超展柜的重点照明位，再到工业厂区辅助照明的壁装灯座，都能见到同结构产品的身影。不同于传统白炽灯的直丝发光结构，螺旋盘绕的灯管设计首先解决了紧凑型灯体下的发光面积不足问题——在不增加整灯轴向长度的前提下，螺旋弯折的灯管把有效发光路径拉长了三倍以上，能在有限的灯腔空间内实现更高的光效输出，同时保证光线向四周扩散的均匀度，避免直型灯管容易出现的局部暗区问题。

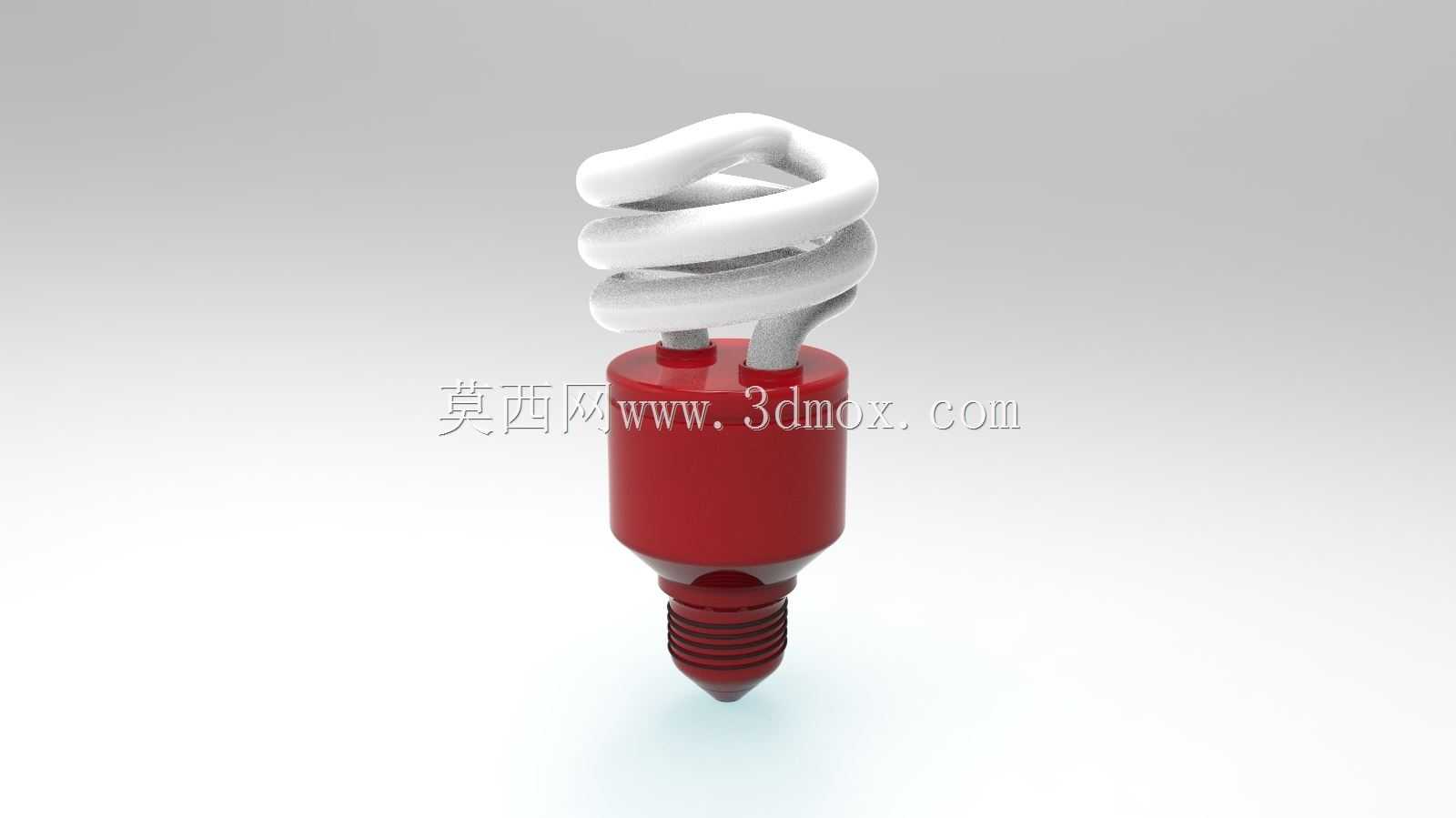

　　从结构设计逻辑来看，这款产品的整体布局分为三个核心功能段：最下端是标准螺纹灯头，采用通用的E27规格螺牙设计，螺牙的牙距、牙高完全匹配市面绝大多数民用灯座的安装尺寸，安装时只需顺着螺牙旋入到位即可，不需要额外的转接配件，螺牙根部设计有一圈绝缘密封台阶，旋紧后能刚好贴合灯座的端面，既可以防止日常使用中灰尘、潮气顺着螺纹缝隙进入灯座内部造成接触不良，也能避免安装过度旋拧导致的灯壳开裂问题。中间段是红色的驱动电源容纳腔，这部分的外径比下端螺牙段大出12mm左右，腔体壁厚控制在1.2mm，既能够为内部的驱动电路板、整流元件留出足够的安装空间，也能在灯管工作发热时起到一定的隔热作用，避免驱动元件长期处于高温环境下加速老化，腔体和上端灯管的衔接处做了圆弧过渡处理，没有尖锐的棱角，一方面是减少装配时的应力集中，另一方面也能避免安装更换时划伤操作人员的手部。

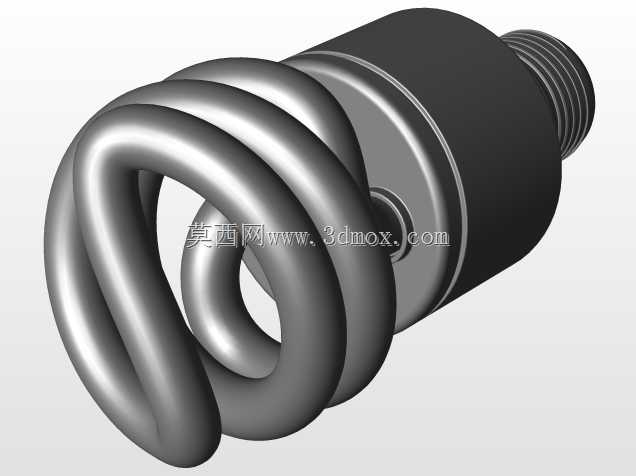

　　上端的螺旋灯管部分，采用连续的螺旋盘绕结构，每一圈螺旋的升角控制在15度，相邻两圈灯管之间预留了2mm的均匀间隙，这个间隙设计是经过热仿真验证的：灯管点亮工作时，表面温度会上升到60-70摄氏度，均匀的间隙能让空气在灯管缝隙间形成自然对流，把工作产生的热量及时带走，避免灯管局部积热导致的荧光粉老化加速，延长整灯的使用寿命。灯管的根部和驱动腔体的衔接处做了密封灌胶处理，能防止蚊虫、水汽进入腔体内部造成电路短路，适配卫生间、阳台这类相对潮湿的使用场景。

　　在安装边界的尺寸控制上，整灯的总轴向长度控制在110mm，最大外径位于螺旋灯管的最外圈，尺寸为55mm，这个尺寸可以适配绝大多数带灯罩的顶灯、壁灯的内部安装空间，不会出现灯体过长顶到灯罩、或者外径过大卡不进灯座孔位的问题。设计过程中还做了重心配平，整灯的重心落在螺纹灯头的轴线上，安装后不会出现重心偏移导致的灯体歪斜、接触不良问题，哪怕是在有轻微振动的走廊、设备间灯座上使用，也能保持稳定的电连接状态。

　　不同于直管型节能灯的长条形结构，螺旋结构的灯管在抗振动性能上也有明显优势：连续的螺旋弯折结构相当于给灯管做了多段的缓冲结构，运输或者使用过程中遇到轻微振动时，螺旋结构可以分散振动产生的应力，避免灯管根部因为应力集中出现断裂漏气的问题。同时这种紧凑的螺旋结构也让整灯的包装体积更小，单箱的装箱量比同功率直管节能灯高出40%左右，能大幅降低仓储和运输环节的成本。

　　从实际使用的功能特性来看，这款灯泡的发光角度可以达到270度以上，相比同功率的球泡灯，侧面的发光亮度更高，不需要额外加装反光罩就能实现大范围的照明覆盖，用在无灯罩的裸灯座上时，不会出现灯头下方阴影过重的问题。驱动部分的电路设计兼容宽电压输入范围，在电压波动较大的老旧小区、城郊区域也能正常启动点亮，不会出现低电压下闪烁、无法启动的问题。灯壳部分采用阻燃PC材质，遇到异常高温情况时不会出现熔融滴落的问题，满足日常照明的防火安全要求。

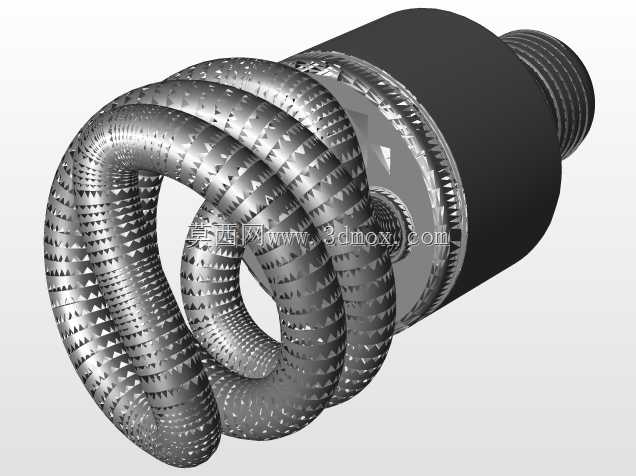

　　在建模过程中，螺旋灯管的曲面是整个结构的难点，需要先按照螺旋升角扫掠出灯管的中心路径，再沿着路径做等径圆管扫掠，同时要保证灯管根部和驱动腔体衔接处的曲面顺滑过渡，不能出现折角、曲面扭曲的问题，否则后续做结构仿真或者开模时会出现壁厚不均的缺陷。螺纹灯头的螺牙部分需要严格按照国标灯头的尺寸规范绘制，牙型角、螺距的公差控制在0.1mm以内，保证和标准灯座的互换性，避免出现拧不进去或者旋紧后松动旷量的问题。驱动腔体的内部加强筋位置也需要和内部电路板的安装孔位对应，加强筋的高度控制在3mm，既能够起到加强腔体强度的作用，也不会顶住电路板上的电子元件，装配时可以直接把电路板顺着卡槽推到位，不需要额外打胶固定，提升装配效率。
