通讯设备用楔形斜面安装刀形支撑座

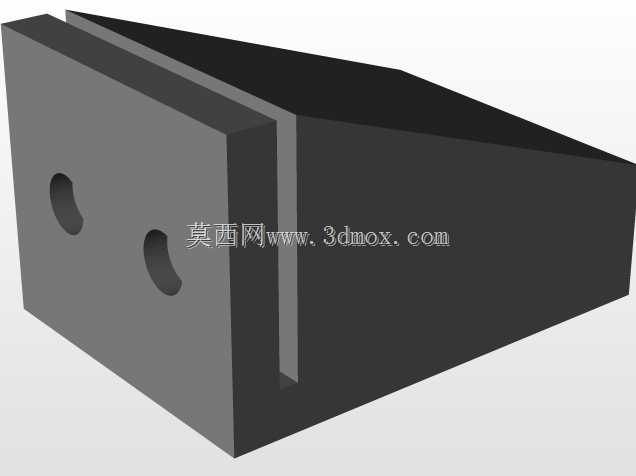

　　在小型通讯终端的内部装配环节，这类楔形刀形支撑件常被用于板卡与壳体之间的间隙填充与受力支撑，尤其是在空间紧凑、安装面存在斜度差的腔体内部，常规直角支撑件无法同时贴合两个存在夹角的安装基面，容易出现局部应力集中、长期受振后松动移位的问题，该结构正是针对这类装配痛点设计。从结构形态来看，整体为带斜度的楔块式构型，垂直安装面为平整加工面，两个沉头安装孔沿垂直方向对称排布，孔位深度经过匹配计算，安装后紧固件端面不会突出支撑面，避免与相邻板卡产生干涉；支撑面从安装端向自由端逐步收窄形成斜面，斜面角度与通讯壳体内腔的斜向加强筋角度完全匹配，装配后可以实现两个非平行面之间的完全贴合，将板卡传递的竖向载荷均匀分散到壳体加强筋上，

　　避免局部压强过大导致的壳体变形或板卡翘曲。设计过程中首先确定的是安装边界尺寸，垂直安装面的长宽尺寸匹配通讯终端内部预留的安装凸台尺寸，两个安装孔的孔距对应凸台上预设的安装螺柱间距，确保不需要额外修改壳体原有结构即可直接装配；整体厚度根据腔体内板卡与壳体之间的间隙值确定，斜面的倾斜角度经过多次迭代，既要保证支撑面与斜向筋位完全贴合，也要控制支撑件自身的重量，避免给整机带来额外的负重。在功能特性上，支撑件侧面预留的窄槽结构用于走线路径避让，腔体内的柔性排线可以从槽内穿过，不会被支撑件挤压造成线皮破损或信号传输干扰；两个安装孔采用沉孔设计，既可以隐藏紧固件头端，也能在装配时起到导向作用，降低现场装配的对位难度。

　　这类支撑件除了用于通讯终端内部，在小型数码产品的内部结构固定、便携式检测设备的腔体支撑场景中也能适用，只要安装空间内存在非平行面的支撑需求，都可以通过调整斜面角度、安装孔距来适配不同的安装边界。从受力角度分析，楔形结构本身具备自锁特性，当支撑件承受垂直于安装面的载荷时，斜面与被支撑面之间的摩擦力可以抵消部分横向分力，即使设备受到跌落、振动等冲击载荷，支撑件也不会轻易出现横向滑移，相比直角块加垫片的调整方式，一体化的楔形结构不存在垫片松散、移位的风险，长期使用的可靠性更高。结构设计时特意将棱边做了小倒角处理，避免装配过程中锋利的棱边划伤操作人员或腔体内的线材，所有安装面的平面度控制在合理范围内，保证装配后不会出现间隙导致的支撑虚位。在实际选型应用时，需要先确认被支撑面与安装基面之间的夹角范围，再匹配对应斜度的支撑件，同时核对安装孔位的间距与孔径是否符合现场安装要求，支撑件的整体长度不能超出腔体内的预留空间，避免与其他内部元器件产生干涉。
