嵌入式壁挂安装式电气控制箱体

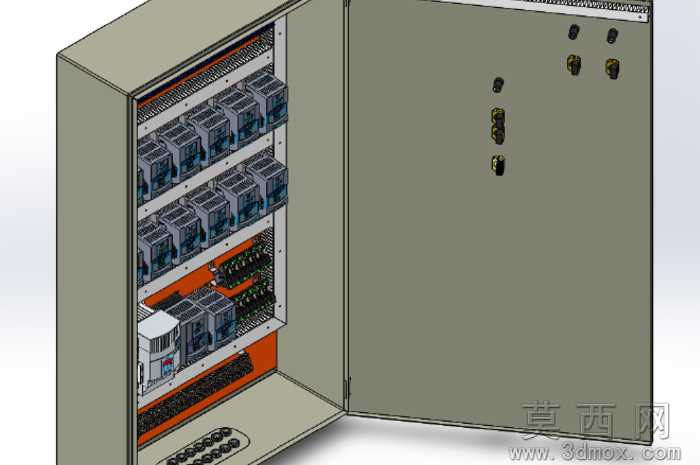

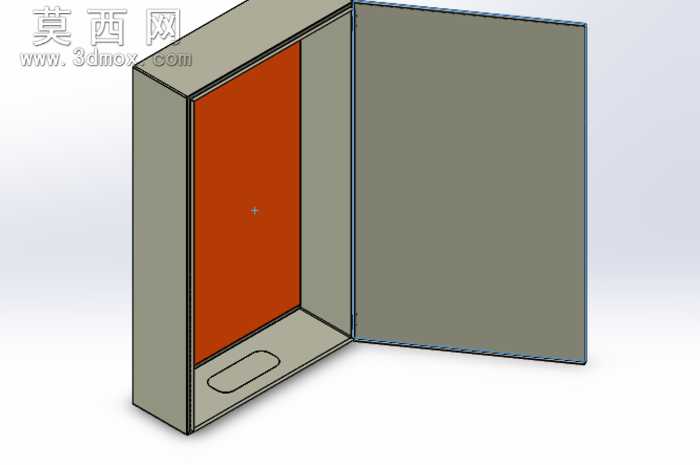

本作品为嵌入式壁挂安装的电气控制箱体三维模型，整体采用钣金类结构设计思路完成建模，建模过程严格遵循钣金加工的工艺逻辑，对板材折弯、拼合的接缝位置做了精准的参数化约束，确保模型可直接对接钣金下料生产环节。模型整体外轮廓尺寸为1400×800×250，采用单开门侧开式结构，门板与箱体主体通过侧边的铰接结构实现开合连接，建模时对铰接位置的转动间隙做了合理预留，还原真实产品的装配公差要求。箱体内部预留了充足的元器件安装空间，内侧设置的橙色安装背板为电气元件的固定提供支撑，建模时对背板的安装固定点位做了隐性的结构预留，可适配不同规格的导轨、端子排等电气配件安装需求。门板下部设计有内凹式抠手结构，无需额外加装外露拉手即可实现门板开合，既保持了箱体正面的平整性，也避免了外凸部件在安装使用过程中发生磕碰。渲染阶段采用哑光金属材质模拟箱体外壳的冷轧钢板质感，对门板与箱体的拼缝处做了细微的阴影处理，突出结构的装配层次感，内部安装背板采用醒目的橙色哑光材质，与外壳的灰调金属色形成明确区分，直观展现箱体的内部功能分区。整个模型的结构设计兼顾了嵌入式安装的贴合度要求与电气箱体的实用功能，所有折弯边角均做了工艺性的圆角处理，避免尖锐边角带来的安全隐患，同时模型的参数化特征可根据实际使用需求快速调整长宽高尺寸，适配不同安装场景的规格要求。
