ISO30刀柄镂空式夹持刀夹结构

　　这款ISO30规格的刀夹，主要应用在数控加工中心的自动换刀系统刀库侧，承担刀柄的定位夹持与临时承载功能，是链式、盘式刀库中实现刀具有序存储、换刀动作衔接的核心接触部件。从实际使用场景来看，这类刀夹多安装在刀库的刀座安装位上，配合换刀机械手的插拔动作完成刀具流转，需要在频繁的插拔冲击、刀柄自重载荷下保持稳定的夹持力，同时不能出现卡滞、刀柄偏移的问题，否则会直接导致换刀掉刀、刀柄定位精度超差，进而影响加工工序的正常进行。

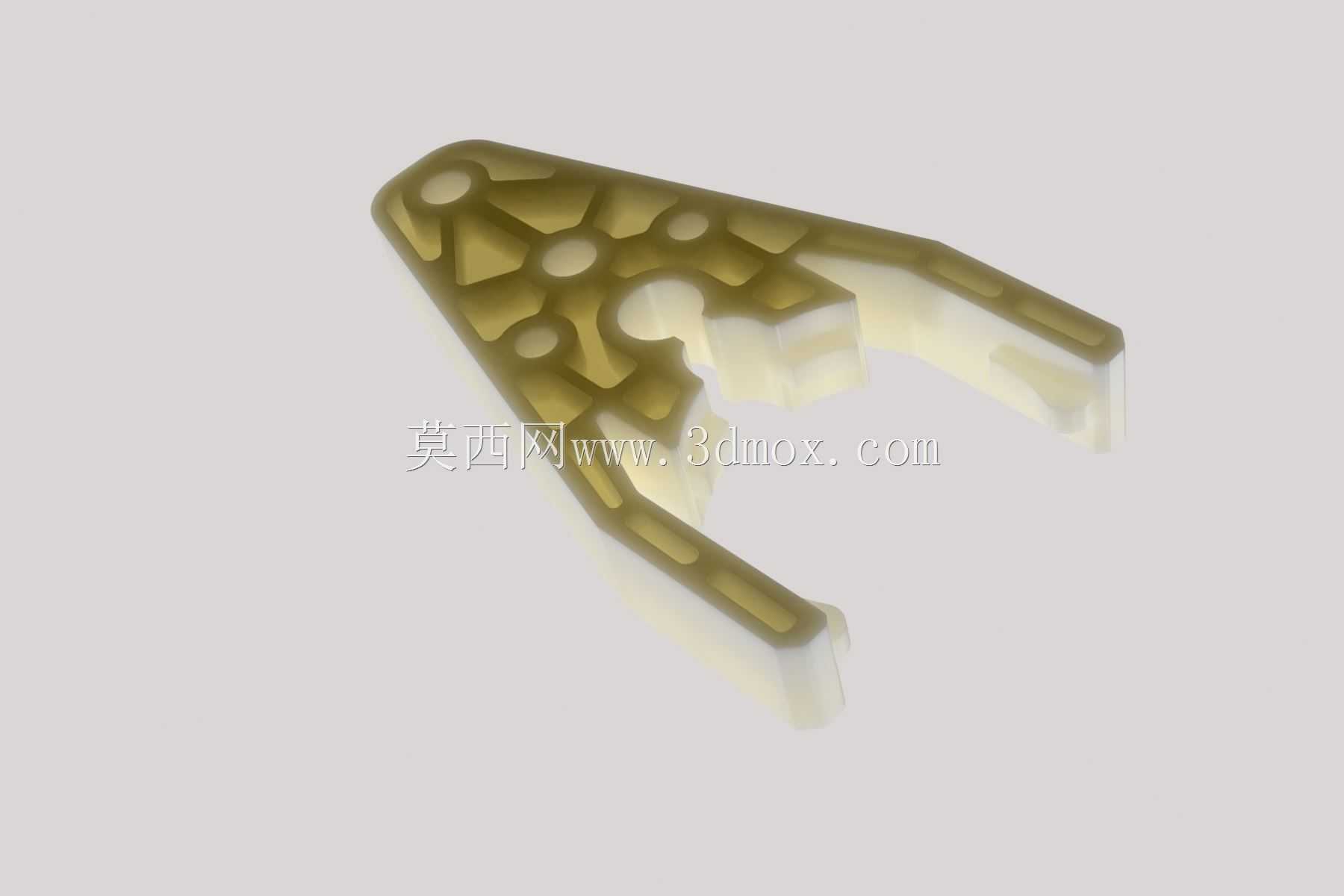

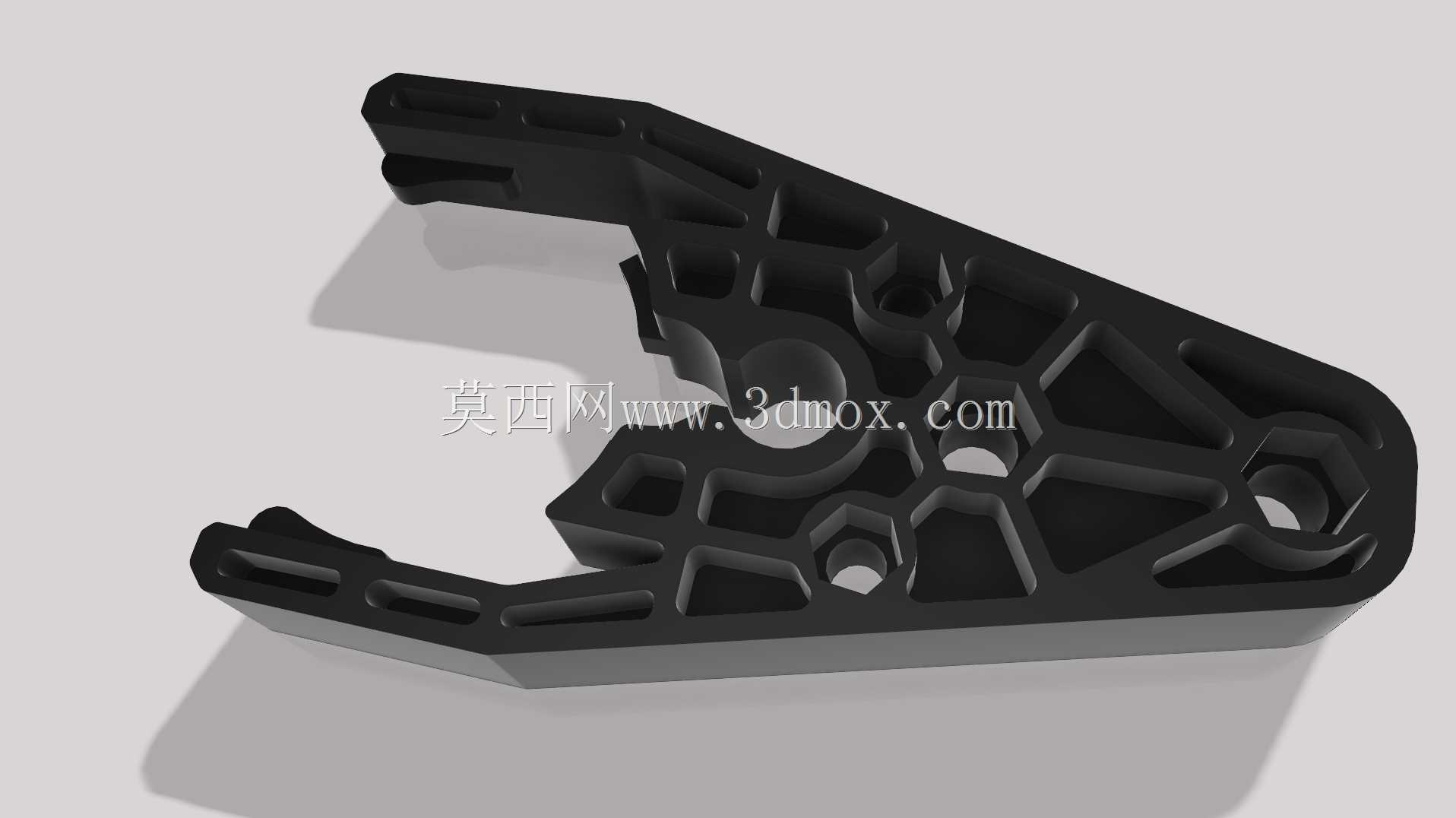

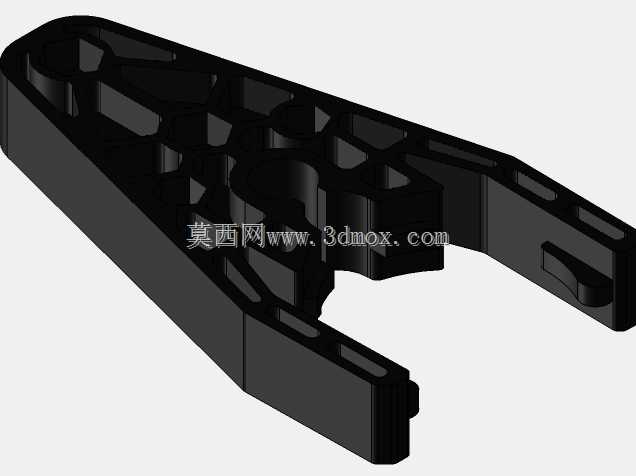

　　从结构设计思路来看，这款刀夹采用了一体化镂空筋格的构型，没有采用传统实心刀夹的厚重结构，而是在非受力区域做了大面积的材料去除，通过交错布置的加强筋形成网格状承力结构，这种设计首先能有效降低零件自身重量，减少刀库运转时的转动惯量，对于盘式刀库来说，更低的单刀位重量能降低刀库驱动电机的负载，提升刀库转位的响应速度，同时减少长期运转过程中的结构疲劳累积。筋格的布置完全贴合受力路径：在与刀柄接触的两个夹持爪位置，做了局部加厚处理，保证夹持接触面的刚性，避免长期夹持后出现爪部形变导致夹持力下降；中部的安装孔位周边做了环形加强筋，保证安装锁紧后整个刀夹与安装基座的连接刚性，避免换刀插拔时出现整体偏斜。

　　夹持端的轮廓完全匹配ISO30刀柄的锥度定位面与卡槽结构，两个对称的夹持爪开口尺寸经过公差匹配，既能保证刀柄推入时的顺畅度，又能通过爪部的微量弹性形变提供足够的抱紧力，不需要额外加装弹性元件就能实现刀柄的稳定夹持，这种一体化的弹性夹持结构减少了额外的装配零件，降低了后期维护的复杂度，也避免了多零件装配带来的累积误差。爪部的导入端做了大角度的倒角导向，即便是机械手换刀时存在少量的位置偏差，也能顺着倒角将刀柄顺利导入夹持位，不会出现撞刀、卡刀的问题。

　　从安装边界来看，这款刀夹的中部安装孔为标准同轴定位孔，可配合锁紧螺钉固定在标准刀库刀座上，安装孔的中心高度、夹持爪的开口中心与安装基准面的位置尺寸完全匹配ISO30刀柄的安装高度要求，不需要额外做调整垫片就能直接适配常规的圆盘式、链式刀库安装位。整体外形的外轮廓做了圆角过渡处理，避免刀库转位时相邻刀位的刀具、部件出现干涉，镂空的结构也能让加工过程中带入的切削液、切屑顺利从筋格间隙排出，不会在刀夹内部堆积切屑导致夹持面垫屑，影响刀柄的定位精度。

　　在实际使用中，这种镂空结构的刀夹相比传统实心铸钢刀夹，自身重量降低近40%，同时筋格结构的通风性更好，在主轴高速运转带起的气流作用下，能更快带走刀柄上附带的切削液热量，减少刀柄热变形对加工精度的影响。夹持接触面做了微弧面处理，与ISO30刀柄的V型卡槽接触面积控制在合理范围，既保证足够的摩擦力防止刀柄滑落，又不会因为接触面积过大导致插拔阻力过高，增加机械手的负载。整个零件的壁厚均匀，不管是采用工程塑料注塑加工还是铝合金铣削加工，都能有效控制加工变形，保证成品的尺寸一致性，适合批量生产配套标准刀库使用。

　　需要注意的是，这类刀夹在安装时需要保证夹持中心与机械手换刀中心的同轴度误差控制在0.05mm以内，否则长期偏载插拔会加速爪部的磨损，缩短使用寿命；日常维护时只需要定期清理筋格间隙中堆积的细切屑，不需要额外加注润滑脂，避免润滑脂粘附切屑反而影响夹持精度。这款结构的刀夹尤其适配中小型加工中心的斗笠式刀库、轻型圆盘刀库，在保证夹持可靠性的前提下，能有效降低刀库整体的负载，提升换刀动作的稳定性。
