罗达22.5英寸卡车铝合金轮毂三维设计

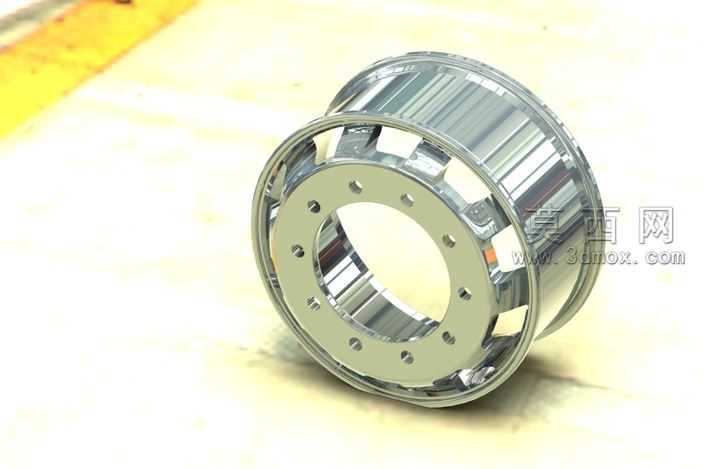

本作品为重型卡车配套的铝合金轮毂三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先以22.5英寸轮辋的标准安装尺寸为基准，绘制中心定位孔、周向螺栓安装孔的基准草图，通过拉伸、切除、圆周阵列等基础特征完成轮毂主体轮廓的构建，严格对齐商用车轮毂的安装孔位分布参数，保证与车桥轴头、轮胎的装配匹配精度。建模过程中针对轮毂的受力结构做了细节还原，轮辐部位的通风散热槽采用放样切除特征完成曲面过渡，既还原了实物的镂空减重结构，也保证了轮辐各部位的壁厚均匀性，避免应力集中问题；轮辋与轮辐的连接过渡区域做了圆角特征处理，还原铝合金锻造轮毂的圆滑过渡结构，同时对轮缘的胎圈座部位做了精确的尺寸校准，匹配标准卡车轮胎的安装公差要求。材质渲染阶段采用抛光铝合金材质，调整金属粗糙度、反射率参数还原锻造铝轮毂的亮面金属质感，对螺栓安装孔的沉台部位做了细微的材质明暗区分，还原机加工面与锻造面的质感差异，渲染输出的效果能够直观呈现轮毂的金属光泽与结构细节。设计思路围绕重型卡车的使用需求展开，铝合金材质相比传统钢制轮毂能够有效降低非簧载质量，提升车辆行驶的燃油经济性与操控稳定性，周向均匀分布的螺栓孔设计保证了轮毂与车桥的连接强度，轮辐的镂空结构兼顾了减重需求与制动系统的散热需求，能够在车辆长时间行驶过程中为制动鼓提供充足的通风空间，降低制动热衰减风险。整个建模过程严格遵循商用车车轮的行业尺寸标准，所有装配特征的参数都经过尺寸校验，模型可直接用于后续的装配模拟、有限元受力分析以及工程图纸输出，完整还原了罗达这款22.5英寸卡车铝轮毂的结构特征与外观质感。
