住宅户外露台木质支撑瓦面遮雨棚结构

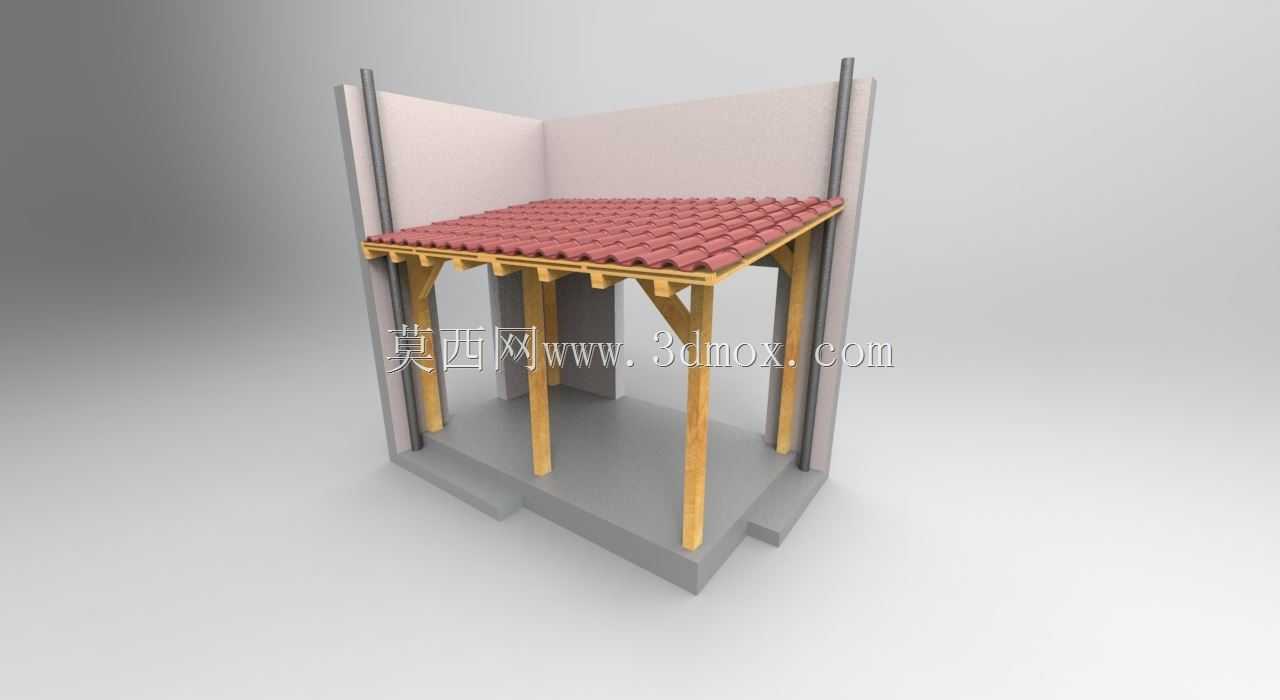

　　这款转角适配的露台遮覆结构，主要用于住宅L型露台的顶部遮护，解决户外露台无遮挡时受雨水直淋、强光直射的使用痛点，常见于自建房、低层住宅的户外空间改造场景，也可适配民宿、小型户外休闲区的顶部遮蔽需求。结构整体依托建筑原有L型墙体设置，无需额外搭建独立外围支撑墙体，充分利用现有建筑结构作为受力依托，减少额外土建施工量，适配两面靠墙的转角露台安装场景，安装时需确认原有墙体的承重能力，确保立柱传递的荷载可均匀传导至建筑基础。支撑体系采用实木方柱作为竖向承重构件，柱脚直接落于露台混凝土基面，安装时需在柱脚位置做防腐垫层与固定锚栓，避免木质柱脚长期接触基面潮气出现腐烂问题，同时保证立柱与基面连接的抗风性能，应对户外常规风压荷载。

　　顶部承托结构采用木梁搭建纵横支撑框架，横向木梁搭设于竖向立柱顶端与墙体预埋的固定件上，纵向木梁按瓦片铺设间距排布，形成稳定的格栅状承托面，为屋面瓦提供均匀的支撑受力点，避免瓦片出现局部受力不均断裂的问题。屋面采用传统弧形陶土瓦铺设，瓦片搭接遵循常规屋面防水构造要求，上下瓦片搭接长度满足排水坡度需求，整体屋面设置微小的排水坡度，引导雨水向露台外侧排放，避免雨水倒灌至露台内侧墙面，瓦面的弧形结构可快速分流雨水，减少屋面积水残留。结构整体的安装边界需匹配露台的实际转角尺寸，立柱排布避开露台通行区域，保证露台下方的活动空间不受遮挡，竖向支撑柱的截面尺寸根据露台悬挑跨度匹配，跨度较大时可适当增加立柱数量或加大木梁截面，

　　避免顶部结构出现下挠变形。设计过程中优先考虑结构的受力合理性，木质构件的连接位置采用榫卯配合金属固件的方式，既保证传统木结构的连接稳定性，又通过金属固件提升节点的抗剪、抗拔性能，应对户外温度变化带来的木材胀缩问题，减少节点松动风险。瓦面铺设时在木梁与瓦片之间增设防水垫层，避免雨水从瓦片搭接缝隙渗漏至下方露台，同时垫层可起到缓冲作用，减少瓦片受外力冲击时的破损概率。结构整体高度适配常规住宅层高，顶部最低点不低于人体活动所需的净空高度，保证露台下方站立、通行无压抑感，立柱与墙体之间的连接位置做密封处理，避免雨水从连接缝隙渗入墙体内部，造成墙面返潮发霉问题。这类结构在实际应用中，除了基础的遮雨遮阳功能，也可作为户外休闲空间的顶部依托，

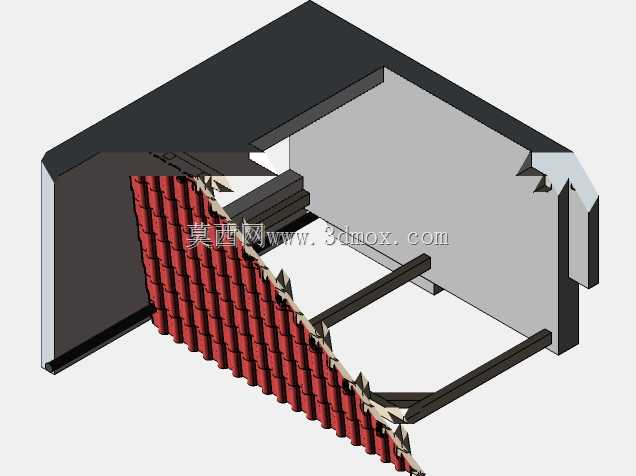

　　下方可摆放休闲桌椅、绿植等设施，拓展住宅的户外使用空间，木质结构的质感与陶瓦的传统外观可适配多数住宅的外立面风格，不会出现过于突兀的视觉效果。建模过程中对木质构件的纹理、瓦片的搭接细节都做了还原，可直接用于户外装修方案的效果展示，也可作为结构受力验算的基础模型，调整构件尺寸即可适配不同大小的转角露台场景，安装时需注意所有木质构件都要提前做防腐、防虫处理，延长户外使用的寿命，金属固件采用不锈钢材质，避免长期户外使用出现锈蚀污染木质构件与瓦面。
