适配iPhoneX的全包式手机保护壳结构设计

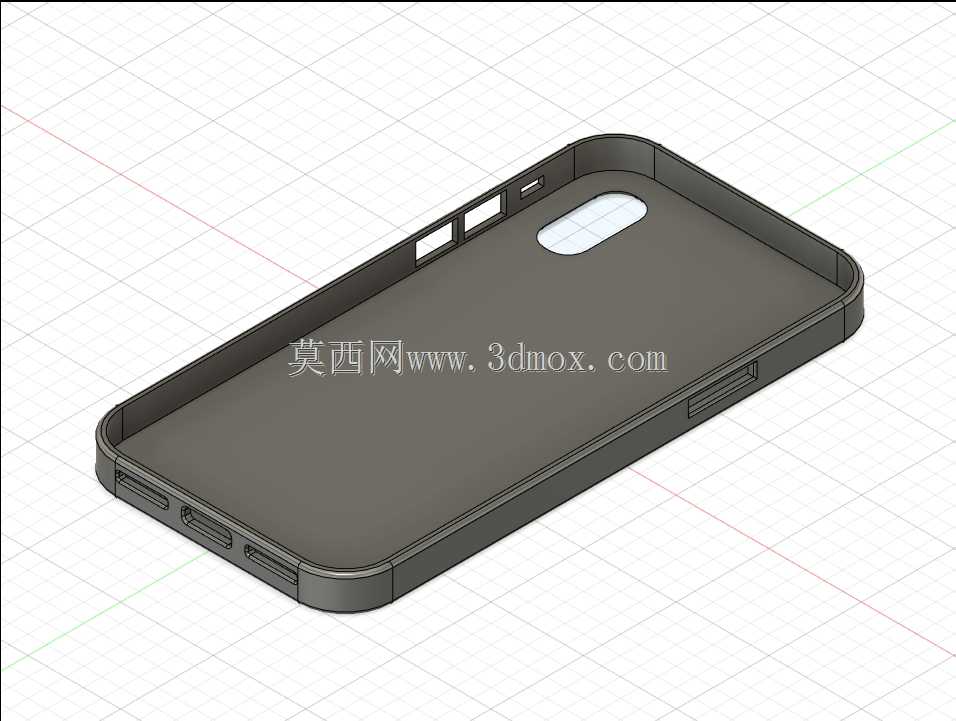

　　日常消费电子配件的结构设计中，手机保护壳是出货量极大的品类，这类产品的设计核心从来不是外观花哨，而是在有限的厚度空间内，平衡防护性能、握持手感与装机适配精度，很多刚入行的结构工程师做这类产品时，容易只照着手机外轮廓描线，忽略实际装机后的公差累积、按键操作行程、接口插拔余量这些细节，最终打样出来的产品要么装机松垮晃动，要么按键按不动、充电线插不到位。这款适配iPhoneX的保护壳采用全包边软胶结构设计，整体轮廓完全贴合iPhoneX的机身弧面过渡，背部预留了对应后置双摄与闪光灯的椭圆形开孔，开孔边缘做了0.3mm的凸起挡边，日常放置时镜头表面不会直接接触桌面，避免镜片刮花。侧边对应机身的静音拨片、音量按键、

　　电源键位置做了精准的结构避让，其中实体按键区域采用一体化的软胶覆盖设计，没有做分体式按键开槽，既保证了日常按压的反馈手感，又能避免灰尘、水渍从按键缝隙进入机身，提升日常使用的防护能力。底部对应扬声器开孔、Lightning充电接口、麦克风收音孔的位置做了精准的对位开槽，充电接口的开槽尺寸特意放大了0.5mm的单边余量，兼容市面上绝大多数第三方充电线头，不会出现厚壳卡充电头的问题，很多新手设计时完全照着接口尺寸做等大开孔，实际生产时因为注塑收缩、装配公差，很容易出现充电头插不到位的情况，这点余量是经过大量量产验证的合理设计。从安装边界来看，这款保护壳的内轮廓尺寸比iPhoneX的实际外轮廓单边大0.15mm，

　　这个间隙刚好能保证壳体顺利套入机身，又不会出现装机后左右晃动的情况，壳身边缘比手机正面屏幕高出0.2mm，手机正面朝下放置时，屏幕不会直接接触接触面，降低屏幕刮擦的风险，同时这个高度不会影响全屏手势的边缘滑动操作，不会出现壳边卡手的问题。从应用场景来说，这类软胶保护壳主要面向日常通勤、户外轻使用的普通消费者，结构设计上重点考虑日常跌落的缓冲性能，壳体四个边角位置做了隐形的加厚缓冲结构，没有做夸张的外置防摔气囊，保持外观简洁的同时，在1.2米高度自由跌落至水泥地面时，边角的软胶变形能吸收大部分冲击能量，避免机身边框磕碰变形。设计过程中需要重点把控壳体的壁厚，整体壁厚均匀控制在1.2mm，局部加厚区域不超过1.8mm，

　　避免注塑生产时出现缩水、翘曲的问题，背部的大平面区域做了极细微的磨砂面纹理处理，既能提升握持时的摩擦力，减少手机滑落的概率，又能避免使用过程中残留指纹和手汗，保持外观整洁。很多人觉得手机壳设计简单，实际上这类消费电子配件对尺寸精度的要求非常高，因为手机本身的机身尺寸公差控制在0.05mm级别，保护壳的尺寸如果偏差超过0.2mm，就会出现装机错位、按键对位不准的问题，设计时需要反复核对机身的3D数模，对弧面过渡区域做曲率连续检查，保证壳体和机身的贴合度，同时还要考虑材料的收缩率，采用TPU材料生产时，要根据材料的实际收缩率修正模具尺寸，避免量产时尺寸偏差过大。另外在开孔的边缘位置，所有的棱角都做了R0.2mm的圆角处理，既避免生产时出现飞边毛刺，又能防止使用过程中锐边划手，提升日常使用的触感。侧边的按键区域做了内凹的触感标识，用户不用看手机，仅凭触感就能分辨音量键和电源键的位置，符合日常使用的操作习惯。
