M12细牙IP68级电缆密封接头结构

　　在户外通讯基站、工业电控柜、水下传感设备、轨道交通车载电气舱这类对线缆穿舱防护有严苛要求的场景里，电缆密封套是保障腔体内部电气元件稳定运行的核心小件，看似不起眼的结构，直接决定了整套设备的防尘防水等级、线缆抗拉扯能力以及长期运行的密封可靠性。这款M12规格的细牙密封接头，针对小直径线缆的穿舱固定需求做了结构优化，适配6s类通讯线缆的外径公差范围，能满足IP68级的防护要求，可在持续浸水、高粉尘、强振动的工况下稳定工作。

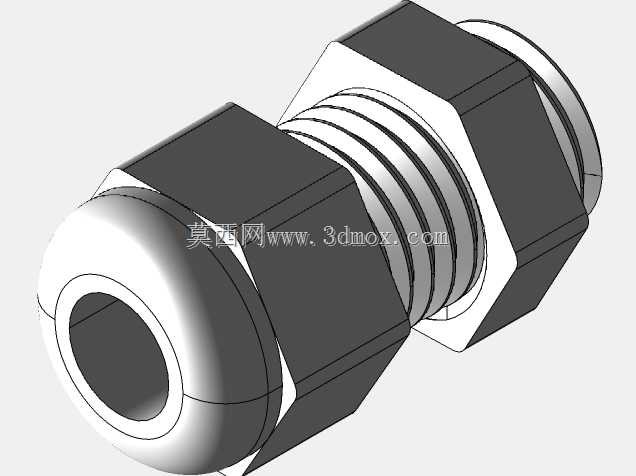

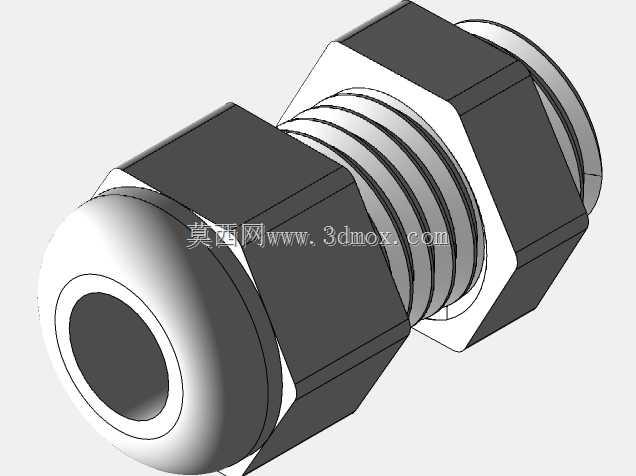

　　从结构设计逻辑来看，整个接头采用三段式分体结构，中段为带外螺纹的六角主体，是整个零件的安装受力基准，六角对边尺寸按照标准紧固件的扳手空间做了匹配，安装时可以用普通开口扳手或者套筒直接锁紧，不需要定制专用工装，适配现场施工的常规操作习惯。螺纹段采用M12×1的细牙规格，相比粗牙螺纹，细牙的螺距更小，螺纹配合的啮合圈数更多，一方面能提升螺纹连接的自锁性能，在持续振动的工况下不容易出现松脱，另一方面细牙螺纹的牙距更小，配合端面的密封垫圈时，能提供更均匀的压紧力，避免因为螺纹螺距过大导致垫圈压缩量不均出现的渗漏点。

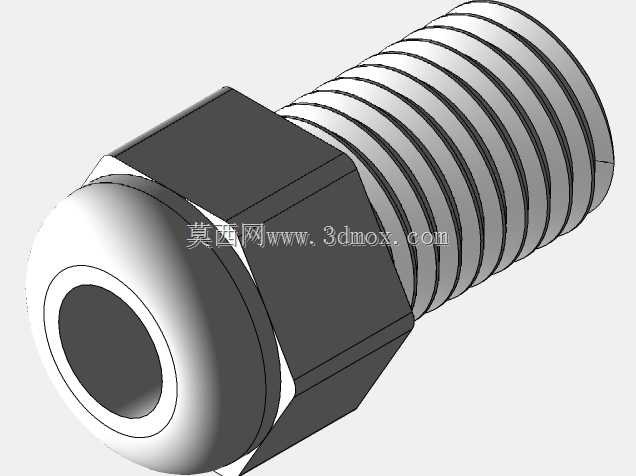

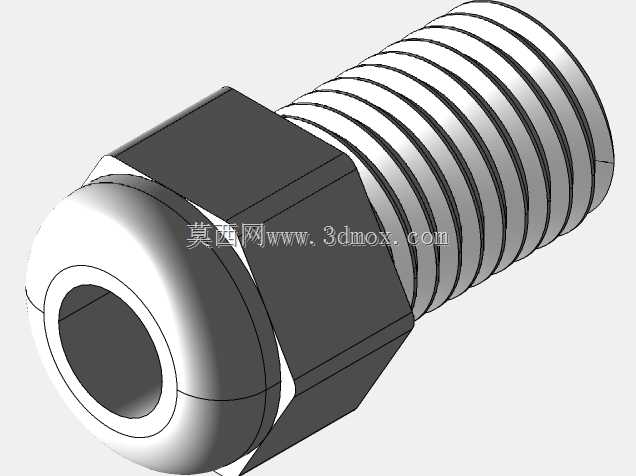

　　接头朝向腔体外侧的一端为线缆锁紧端，内置锥形弹性密封环，当旋紧端部的锁紧螺母时，螺母的内锥面会挤压密封环，让密封环沿径向均匀收缩，紧紧包裹住穿过的线缆外护套，这个结构同时实现两个功能：一是通过密封环和线缆外护套的过盈配合，阻断外界的水、粉尘沿线缆外壁进入腔体内部的路径；二是通过抱紧力固定线缆，当线缆受到外部拉扯、弯折的时候，外力不会直接传递到腔体内部的接线端子上，避免出现接线松脱、线芯拉断的问题。密封环的锥度设计经过匹配，不会出现过度压缩导致密封环开裂、或者压缩量不足导致密封失效的问题，适配的线缆外径公差范围覆盖常规通讯线缆的制造公差，不需要针对每一批线缆单独调整密封件尺寸。

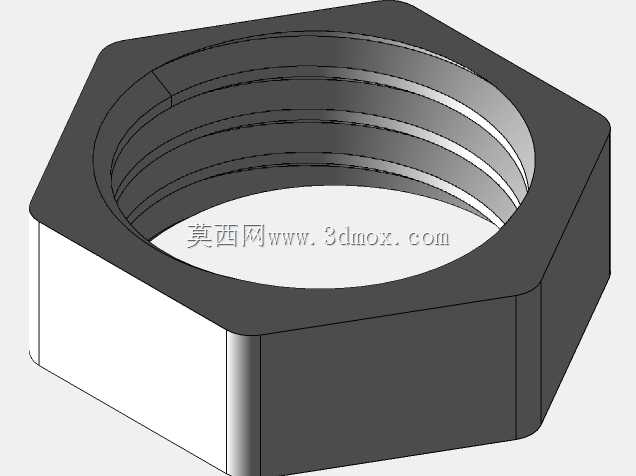

　　接头朝向腔体内部的一端设置了限位台阶，安装时台阶面贴紧舱壁内侧，配合螺纹段上的锁紧螺母与密封平垫，将整个接头固定在舱壁的安装开孔上。安装开孔的直径按照M12细牙螺纹的穿装间隙做了预留，现场安装时只需要在舱壁上开出对应尺寸的光孔，不需要额外加工螺纹，降低了舱壁的加工难度，也避免了舱壁攻丝带来的螺纹同轴度误差影响密封效果。密封平垫采用耐老化的弹性材质，被压紧在接头六角端面和舱壁外侧之间，填充舱壁表面的微观不平度，阻断水和粉尘沿安装开孔与接头螺纹之间的间隙渗入腔体的路径。

　　从安装边界来看，整个接头的轴向总长度控制在紧凑范围内，不会在腔体内部或者外侧占用过多的安装空间，适合内部布线空间紧张的小型通讯设备、传感模块使用。六角主体的外接圆尺寸经过优化，在满足扳手操作空间的前提下，尽可能缩小了相邻接头之间的安装间距，在需要密集布置多根线缆的接线面板上，能有效提升面板的空间利用率，减少设备整体的体积。端部锁紧螺母的外径同样做了紧凑化设计，相邻接头锁紧时扳手不会出现干涉，现场布线施工时可以按顺序逐个锁紧，不需要预留过大的操作间隙。

　　在实际选型应用中，这类密封接头除了基础的防水防尘功能，还需要考虑不同工况下的材质适配性，比如在户外紫外线强烈的场景下，外壳材质需要具备耐候性，避免长期日晒出现材质脆化；在有化学腐蚀的工业场景下，密封件和外壳材质需要耐受对应介质的腐蚀；在高低温交变的场景下，密封材质的硬度变化需要控制在合理范围内，不会因为低温变硬失去弹性，也不会因为高温软化出现过度形变。这款接头的结构设计预留了材质替换的空间，只需要更换对应材质的密封环和主体坯件，就能适配不同的工况需求，不需要改动整体的安装尺寸和配合结构，能降低不同场景下的选型适配成本。

　　很多结构设计人员在选型这类小件的时候容易忽略细节，比如密封环的抱紧力是否和线缆的外护套硬度匹配，螺纹的有效啮合长度是否满足振动工况下的防松要求，接头的通径是否能容纳线缆带接头穿装——这款M12规格的接头内部通径做了优化，在保证结构强度的前提下尽可能扩大了内孔直径，即使线缆端部预制了小型水晶头或者接线端子，也能顺利穿过，不需要现场剪断线缆穿装后再重新做端接，能大幅提升现场施工的效率，也避免了现场端接带来的信号传输稳定性问题。
