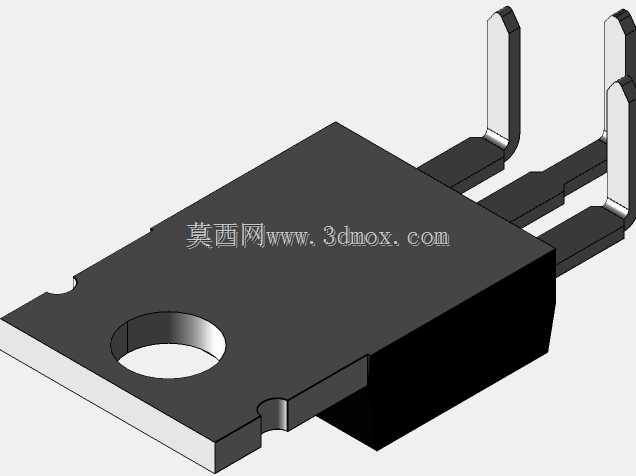

PCB安装用90度弯脚TO-220晶体管封装结构

　　在消费类电子、工业控制板卡、通讯终端设备的PCB组装环节，TO-220封装的功率晶体管是极为常见的功率半导体承载结构，这类封装的三维建模精度直接决定了后续PCB Layout的干涉检查准确率、SMT贴片或手工焊接的工艺可行性，以及整机组装后的散热结构匹配度。本次建模的弯脚型TO-220封装，核心针对PCB贴装场景做了引脚结构优化，将原本直插式的平行引脚做了90度弯折处理，让封装本体的金属凸耳可以直接贴合在PCB表面预留的铜箔散热区域，不需要额外加装绝缘衬垫或者抬高封装本体，就能实现散热面与PCB铜平面的直接接触，大幅降低了功率器件工作时的热阻，提升了大电流工况下的散热效率。从设计思路层面，建模时首先要明确封装本体的核心尺寸边界：

　　塑封主体的长宽高需要匹配行业通用的TO-220标准尺寸，保证后续与散热片、固定卡扣的通用性，金属凸耳上的安装孔位置公差控制在0.1mm以内，避免锁付螺丝时出现孔位偏移导致的应力拉扯引脚问题。引脚部分的弯折是建模的核心难点，弯折处的圆角半径不能过小，否则实际生产中引脚容易出现断裂隐患，同时弯折后的引脚共面度需要严格控制，三个引脚的末端平面度偏差不超过0.05mm，保证过波峰焊或者回流焊时每个引脚都能与PCB焊盘充分接触，减少虚焊风险。实际应用中，这类弯脚TO-220封装常被用在空间高度受限的通讯设备电源模块、小型变频器驱动板、车载充电器的功率回路中，相比直插TO-220封装，弯脚结构可以让器件整体贴附在PCB表面，

　　大幅降低板上器件的整体高度，满足薄型化设备的内部空间堆叠要求。建模过程中需要区分不同部位的材质特征：塑封主体为黑色环氧树脂材质，表面做哑光处理，金属凸耳为镀镍铜材，引脚部分为镀锡铜合金，安装孔的内壁需要做倒角处理，避免安装时刮伤绝缘垫片。安装边界方面，需要预留引脚伸出PCB背面的长度，弯脚后引脚穿过PCB焊盘的伸出长度控制在1.2-1.5mm，既满足焊接的吃锡要求，又不会因为引脚过长触碰其他板层的走线或者结构件。同时，金属凸耳与PCB铜箔接触的区域，建模时需要预留0.02mm的间隙，用来填充导热硅脂或者导热胶，避免硬接触导致的接触不良，也能抵消PCB焊接时的轻微形变带来的应力。在结构干涉检查环节，

　　建模完成后需要模拟器件安装后的周边空间，封装本体上方需要预留至少2mm的间隙，保证空气对流散热，引脚周边0.5mm范围内不能布置过高的贴片元件，避免焊接时连锡。这类封装的三维模型在PCB设计阶段的作用十分关键，结构工程师可以直接将模型导入PCB设计软件，进行3D视角的装配检查，提前发现器件与外壳、器件与其他板上元件的空间干涉问题，减少打样后的改板次数。相比通用的直插TO-220模型，这款弯脚结构的模型还原了实际生产中引脚弯折的真实形态，没有简化弯折处的圆角和引脚的厚度细节，能够真实反映器件安装后的实际占用空间，对于做紧凑型设备结构设计的工程师来说，能够大幅提升结构评审的准确率，避免因为模型简化导致的实际组装时器件顶壳、散热片无法安装等问题。另外，建模时还考虑了不同厂家同规格封装的尺寸公差范围，将塑封本体的尺寸公差、引脚间距公差都控制在行业通用的允许范围内，保证模型可以适配绝大多数市售同类型弯脚TO-220晶体管的尺寸，不需要针对不同品牌的器件反复调整模型参数。在散热匹配方面，模型的金属凸耳平面度做了严格的还原，工程师可以基于这个模型匹配对应的PCB散热铜箔尺寸，计算接触热阻，评估器件在额定功率下的工作温度，为热设计提供准确的结构参考。
