ISEL规格25x10旋转球形螺母结构

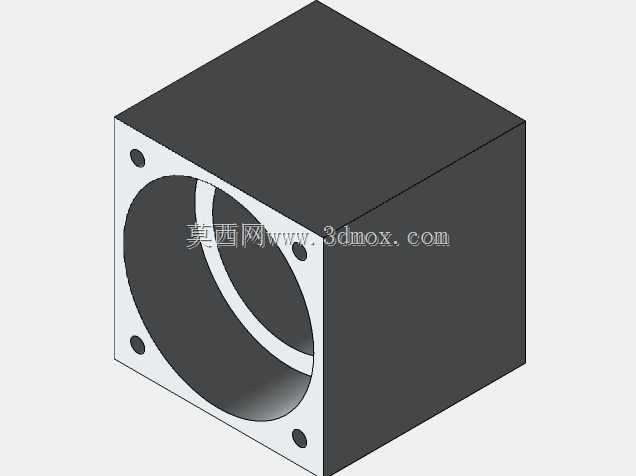

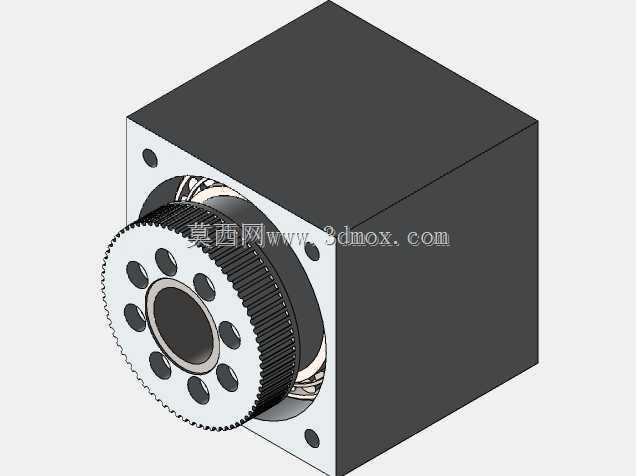

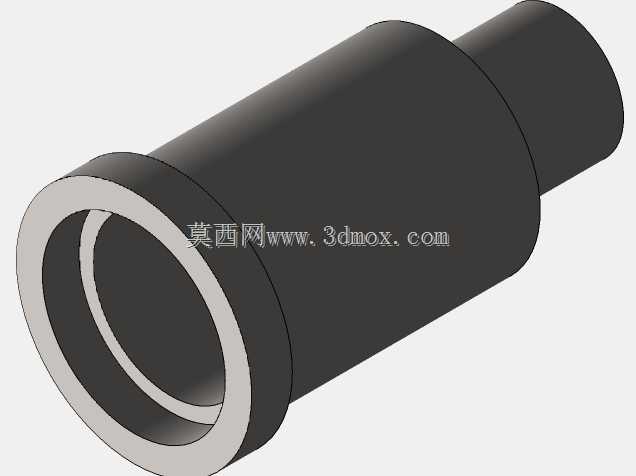

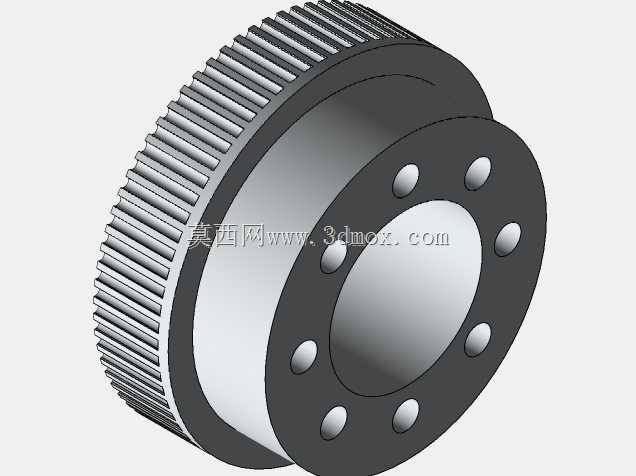

　　在精密直线传动系统的选型与结构设计环节，这款适配ISEL安装规格的25x10旋转球形螺母，是紧凑型传动模组里的核心执行部件，常被应用在小型数控滑台、桌面级自动化定位平台、精密检测设备的进给轴结构中，承担将旋转运动转化为直线往复运动的核心传动功能。不同于常规固定式滚珠螺母的安装逻辑，这款旋转球形螺母采用外圈带同步齿形的结构设计，可直接通过同步带传递输入扭矩，省去了额外的联轴器安装空间，能大幅压缩传动模组的轴向尺寸，在安装空间受限的紧凑型设备场景中优势十分明显。从结构设计逻辑来看，该螺母的主体分为三个功能区域：外侧的齿圈区域采用等距渐开线齿形设计，齿形参数匹配常规MXL型同步带的啮合要求，传动过程中可保证无滑差的扭矩传递，

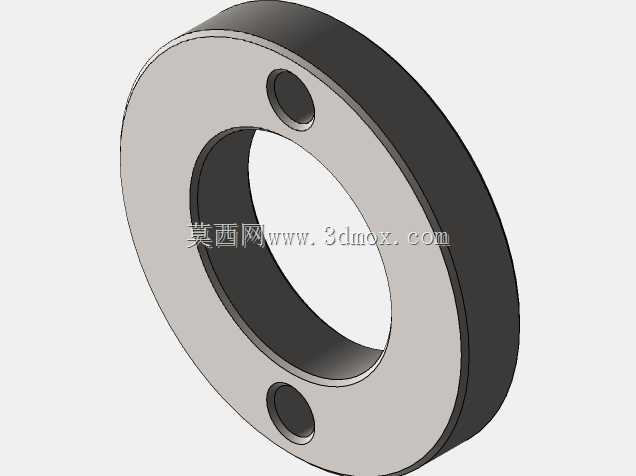

　　齿部做了等厚处理，既保证啮合接触面积足够传递额定负载，又控制了整体转动惯量，适配小功率伺服电机或步进电机的驱动输出。中间的法兰安装区域均匀分布了8个沉头安装孔，孔位的分度圆直径与ISEL标准25规格滑台的安装基准完全匹配，安装时可通过内六角螺钉直接将螺母的固定内圈锁紧在设备的移动负载端，外圈齿形部分随同步带驱动旋转，内圈与负载保持相对固定，通过内部的滚珠循环结构实现直线进给，这种设计避免了传统丝杠传动中丝杠旋转带来的长轴挠度问题，在长行程轻负载的传动场景中能有效降低传动抖动。中心的内孔区域为滚珠循环滚道，滚道的导程为10mm，即外圈旋转一周可带动负载直线移动10mm，滚道的曲率半径与配套钢球的直径匹配度经过优化，接触角控制在45度，

　　可同时承受径向负载与双向轴向负载，满足垂直安装场景下的负载承载需求，滚道两端设置有反向器结构，可实现钢球在滚道内的无限循环，保证传动过程的连续性无卡滞。从安装边界尺寸来看，该螺母的最大外径为齿顶圆直径，整体轴向长度控制在25mm，安装时需要预留的径向空间需大于齿顶圆直径3mm以上，保证同步带安装后不与周边结构件产生干涉；法兰端的安装孔位分度圆与中心孔的同轴度公差控制在0.02mm以内，安装时需保证螺母中心与传动运动方向的平行度误差不超过0.05mm/100mm，否则会加剧滚道与钢球的磨损，缩短使用寿命。在实际设备应用中，这款螺母常搭配光轴导轨组成紧凑型直线传动模组，相比传统丝杠传动结构，整体重量可降低40%左右，

　　传动效率可达90%以上，空载启动扭矩远低于同规格滑动螺母，在小负载快速往复运动的场景中，比如3D打印设备的Z轴进给、视觉检测设备的镜头调焦机构、小型点胶设备的位移轴上，都能稳定实现0.02mm级的重复定位精度。设计过程中，外侧齿圈与螺母主体采用一体化结构设计，避免了装配式齿圈带来的同轴度误差，法兰端面与中心轴线的垂直度公差严格控制，保证安装后负载端面与运动方向的垂直精度，内部的滚珠循环通道做了平滑过渡处理，钢球在反向过程中不会产生撞击异响，高速运行时的噪音可控制在55分贝以内，适配实验室、办公场景下的低噪音设备需求。不同于常规大负载滚珠螺母的厚重结构，这款螺母的壁厚做了优化减重处理，在保证额定动负载满足1kN要求的前提下，尽可能降低了自身重量，减少了运动过程中的惯性冲击，在频繁启停的往复运动场景中，能有效降低驱动电机的负载扭矩裕度要求，帮助设计人员选型更小规格的驱动元件，进一步压缩设备的整体成本与安装空间。
