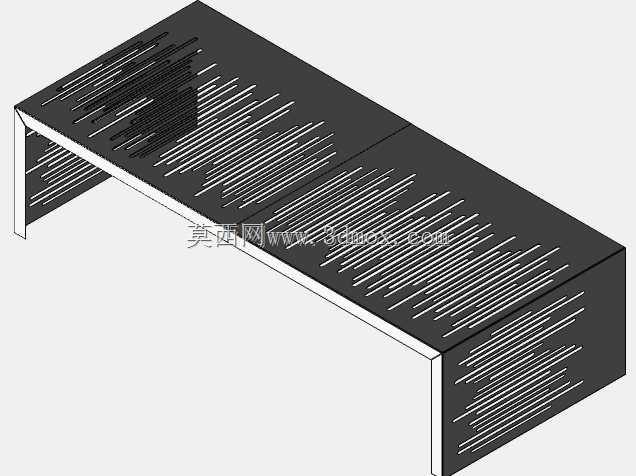

镂空波浪纹理激光切割钣金罩壳结构

　　这类带连续波浪镂空纹理的钣金罩壳，最早是在户外通讯基站的散热防护改造项目里接触到的，当时现场的旧罩壳用的是整板冲压圆孔，夏季高温时段基站内部功放模块的散热冗余不足，运维反馈高温告警频次偏高，重新设计罩壳的时候就考虑过这种线性镂空的结构。从实际使用场景来看，这类罩壳不光用在通讯基站的设备防护上，工业控制柜的侧部散热罩、户外LED显示屏的背部防护结构、小型通讯中继设备的外壳都能见到同类设计，核心要平衡的是防护遮挡和通风散热两个核心需求，同时还要兼顾加工的便捷性，不需要开冲压模具，直接用激光切割在整板上加工出连续的斜向缝隙，再通过折弯工序成型为U型的罩体结构，加工周期比开模冲压短很多，小批量定制项目里的适配性非常强。

　　从设计思路上来说，罩壳主体采用1.2mm到2mm厚度的冷轧钢板或者304不锈钢板作为基材，具体厚度根据罩壳的整体跨度调整，跨度超过800mm的罩壳会适当提升板材厚度，避免折弯后出现侧边变形的问题。表面的波浪镂空缝隙不是随意排布的，每一条缝隙的宽度控制在3mm到5mm之间，既能够保证足够的通风通过率，又能避免大尺寸杂物直接进入设备内部，缝隙的倾斜角度统一设置为45度，一方面是顺着折弯后的罩壳立面形成连续的视觉纹理，另一方面斜向缝隙相比垂直缝隙，能更好地阻挡雨水顺着缝隙流入设备内部，户外使用场景下的防水溅表现更好。波浪形的排布逻辑是顺着板材的长度方向做等距偏移，相邻两组波浪纹理的间距控制在15mm到20mm，保证板材切割后剩余的结构强度足够，不会因为镂空过多导致罩壳受外力后出现凹陷变形。

　　外形尺寸方面，这类U型罩壳的常规宽度在300mm到1200mm区间，高度根据内部容纳的设备高度调整，一般比内部设备的最高点高出20mm到30mm的安全间隙，罩壳的两个侧边折弯边宽度设置在50mm到80mm，折弯边上预留对应的安装孔位，孔位间距和设备机架的安装螺柱位置完全匹配，安装时直接将罩壳扣在设备外侧，通过侧边的孔位用螺丝固定即可，不需要额外的支撑结构。安装边界上需要注意，罩壳顶部和设备内部发热元件的最小距离不能小于30mm，避免发热元件的高温直接传导到罩壳表面，同时罩壳的镂空区域要完全对应设备的散热风道位置，保证设备内部的热空气能够顺着镂空缝隙顺利排出，不会在罩壳内部形成涡流积热。

　　从加工落地的角度来说，激光切割工序里要注意缝隙的两端做微小的圆角处理，避免尖角位置在折弯或者后续使用过程中出现应力集中导致板材开裂，折弯工序要保证两个侧边的折弯角度统一为90度，折弯误差控制在0.5度以内，避免安装时出现侧边和机架贴合不严的问题。如果是户外使用的场景，板材切割折弯完成后还要做表面喷塑或者镀锌处理，提升防锈耐腐蚀能力，喷塑层的厚度控制在60μm到80μm，保证长期户外使用不会出现表层脱落的问题。另外这类镂空结构的罩壳相比整板罩壳，整体重量能降低30%左右，不管是运输还是现场安装的操作难度都更低，对于需要频繁开盖维护的通讯设备来说，轻量化的罩壳也能降低运维人员的操作负担。

　　实际项目验证里，同样尺寸的罩壳，这种波浪斜缝镂空结构的通风率比传统圆孔冲压结构高15%左右，在环境温度35度的工况下，设备内部的核心元件温度能比用圆孔罩壳时低4到6度，完全能满足通讯设备长期稳定运行的散热要求，同时斜向缝隙的防护等级能达到IP3X，满足一般户外通讯设备的防护要求，不需要额外加装防尘网就能阻挡大部分的固体杂物进入，后期维护的时候只需要定期用高压气枪顺着缝隙方向吹掉积灰即可，维护成本比带防尘网的罩壳低很多。
