通讯设备用皮科杜克安装固定基座结构

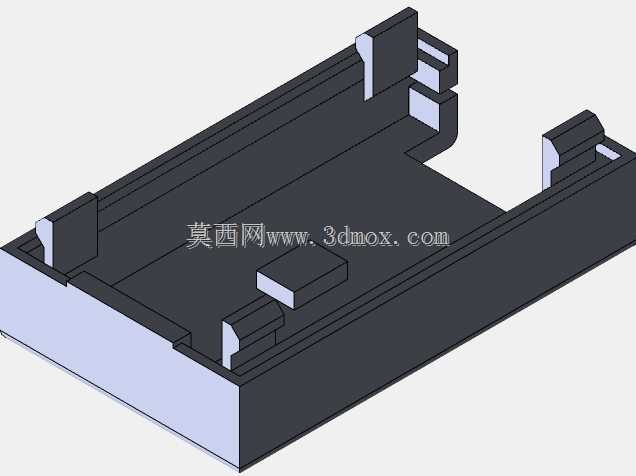

　　在通讯终端配套结构件的设计场景中，这类安装基座是承载核心功能模块的关键载体，日常多应用于手持通讯终端、便携检测通讯设备的内部装配环节，核心作用是为核心功能板卡提供稳定的安装支撑，同时规避设备使用过程中晃动、冲击带来的板卡移位、接插件松脱问题。从实际装配逻辑来看，该结构采用一体化注塑成型的壳体式设计，主体为浅槽型承载结构，槽体内腔的轮廓完全匹配待安装功能模块的外边界，槽体侧壁设置的多组凸台式限位结构，分别对应功能模块侧边的定位缺口，装配时模块顺着槽体推入即可自动完成对位，不需要额外调整安装角度，能有效提升产线装配的效率。侧壁上的凸起卡扣结构采用悬臂式卡扣设计，卡扣的倒扣量经过反复校核，既可以保证模块装入后卡扣能牢牢卡住模块边缘，

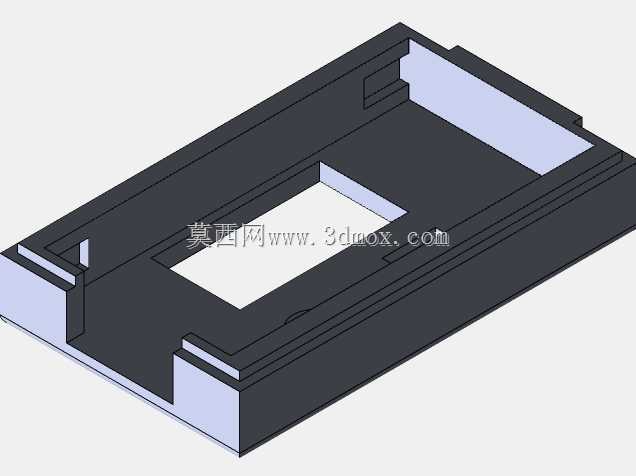

　　不会在设备跌落、振动时松脱，又能在售后维修需要拆卸模块时，用普通撬棒即可顺利拨开卡扣完成拆卸，不会造成结构件断裂损坏。槽体底部设置的小尺寸凸台，是对应功能模块背面的避让位设计，一方面可以将模块板卡抬离基座底面0.3mm左右的间隙，避免板卡背面的贴片元件与基座平面硬接触造成元件虚焊脱落，另一方面这个凸台也能作为防呆结构，若模块装反或者型号不匹配，会被凸台顶住无法完全装入槽体，从结构上杜绝错装的可能。从安装边界来看，该基座的外轮廓尺寸完全适配对应通讯设备的内部安装仓，基座外侧的几处缺口结构，是对应设备壳体内部的定位筋位设计，装配时基座可以顺着壳体内的筋位滑入安装位，外侧的凸耳结构预留了螺丝安装孔位，可以通过两颗M1.

　　2的微型螺丝将基座牢牢固定在设备壳体上，不会出现整体窜动的情况。设计过程中重点考量了塑胶件的成型工艺性，所有转角位置都做了R0.5mm的圆角处理，避免注塑成型时出现应力集中导致的开裂问题，侧壁的厚度保持均匀1.2mm，卡扣位置的厚度做了渐变减薄处理，既保证卡扣的弹性满足装配需求，又不会出现注塑缩痕影响外观和装配精度。在实际使用场景中，这类基座需要承受-20℃到60℃的工作温度范围，材料选用常用的ABS+PC共混塑胶，既具备足够的结构强度，又有一定的韧性，在设备意外跌落时可以通过自身的微小形变吸收部分冲击能量，保护内部安装的功能模块不受损坏。槽体的深度设计也经过多轮验证，刚好可以将功能模块完全容纳在内，模块装入后上表面与基座顶面齐平，

　　不会突出影响后续上盖的装配，也不会因为槽体过深导致模块上的接插件与上盖干涉。侧壁上预留的几处通槽结构，是对应模块侧边的外接接口位置，装配完成后接口可以刚好从通槽处露出，不需要额外在基座上做二次加工，同时这些通槽也能起到辅助散热的作用，模块工作时产生的热量可以通过通槽形成的空气对流快速散出，避免局部积热影响模块工作稳定性。
