HLK-20M05电源模块结构设计方案

　　在嵌入式硬件开发、小型通讯终端设备、工业传感节点的供电方案选型中，小体积隔离型AC-DC电源模块是绕不开的核心元器件，HLK-20M05这类20W功率等级的模块，刚好覆盖了多数低功耗工控板、通讯采集终端、智能家居主控单元的供电需求，不需要工程师额外搭建原边开关电路、隔离反馈回路，能大幅缩短硬件开发周期，降低高压部分的安规设计风险。

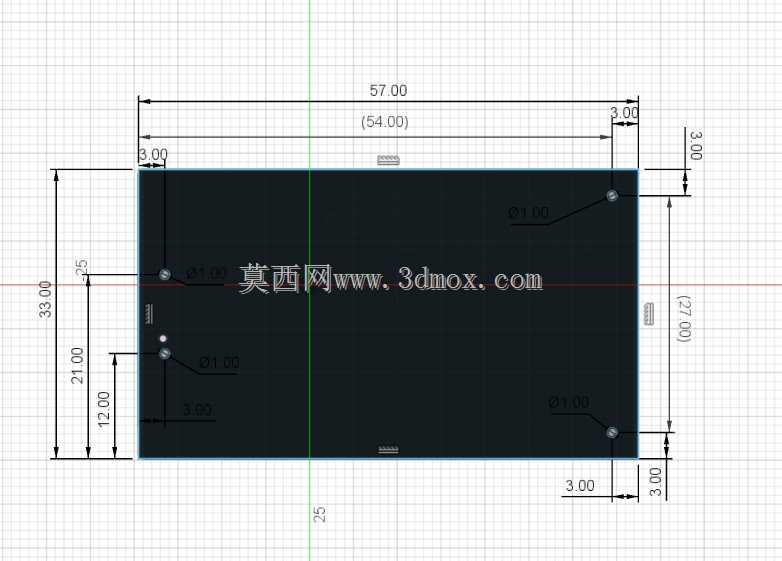

　　从结构设计层面看，这款模块采用了完全灌封的长方体塑壳结构，整体外形尺寸控制在57mm×27mm的平面边界内，厚度方向预留了足够的爬电距离，满足安规要求中初次级之间的电气间隙标准。模块四个角预留了直径3mm的安装固定孔，孔位距离侧边的距离统一为3mm，不管是采用螺丝直接固定在设备壳体的安装柱上，还是搭配配套的接线底座焊接在PCB板上，都能保证安装公差在常规五金加工的允许范围内，不会出现孔位错位无法装配的问题。

　　设计过程中，首先要考虑的是高压输入端与低压输出端的物理隔离，模块内部将原边整流、开关管部分与次级整流、滤波部分通过灌封材料完全分隔，外壳上的引脚排布也遵循了高压侧与低压侧分开布局的原则，避免用户在接线时出现高低压短接的风险。模块表面预留的丝印标识清晰标注了引脚定义，在三维建模时可以直接将丝印信息映射到模型表面，方便结构工程师在做整机装配检查时，直观核对引脚位置与周边元器件的干涉情况，避免出现装配后接线被周边结构件顶住、或者高压引脚距离金属壳体过近导致耐压测试不通过的问题。

　　实际应用场景里，这类模块常被用在空间紧凑的壁挂式通讯采集终端内，设备内部留给电源部分的安装空间往往非常有限，因此模块的外形尺寸公差控制非常关键，建模时将长宽方向的公差控制在±0.2mm范围内，安装孔的位置公差控制在±0.1mm，能保证在批量装配时不会出现模块卡滞在安装槽内的情况。模块底部与PCB接触的面做了平整处理，不需要额外加装绝缘垫片就能满足基本的绝缘要求，如果是应用在金属壳体的设备中，也可以在模块底部增加0.5mm厚的绝缘麦拉片，不会影响整体的安装高度。

　　从功能特性来看，这款模块可以直接接入85-265V的宽范围交流输入，输出稳定的5V直流电压，20W的输出功率可以同时给主控板、通讯模组、外接传感器供电，不需要额外增加二级降压电路。模块内部集成了过流、过压、过热保护电路，在输出端出现短路故障时可以自动切断输出，故障排除后自动恢复供电，能有效提升终端设备的运行可靠性，减少现场维护的频次。

　　在做整机结构布局时，需要注意模块的散热空间预留，虽然模块采用灌封结构本身具备一定的散热能力，但在满负载20W输出的工况下，模块表面温度会上升到一定数值，因此在布局时不要将热敏元件比如电解电容、温度传感器直接贴靠在模块壳体表面，最好在模块上方预留至少5mm的空气对流空间，如果是密封式的设备壳体，可以在模块对应的壳体位置增加散热孔，或者在模块表面贴附导热硅胶垫将热量传导到金属壳体上，进一步提升长时间工作的稳定性。

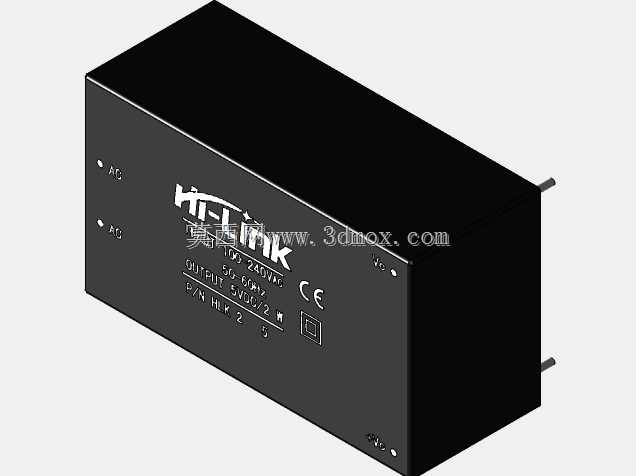

　　建模过程中对模块的所有外部特征都做了1:1还原，包括侧面的卡扣凹槽、表面的丝印标识、引脚的伸出长度与直径，在做装配干涉检查时，可以直接调用模型导入到整机装配体中，核对模块与周边结构件、PCB板上其他元器件的间隙，提前发现设计中存在的装配冲突问题，避免开模后才发现尺寸不匹配造成的成本损失。对于需要做设备对外展示的场景，模型的外观渲染也还原了塑壳的哑光黑质感、金属引脚的金属光泽，能直接用于产品说明书的配图、装配演示动画的制作，不需要额外做外观面的优化处理。

　　考虑到不同用户的安装需求，模型也预留了两种安装方式的装配参考：一种是直接焊接在PCB板上的插装方式，引脚伸出PCB板的长度按照常规波峰焊的工艺要求预留了2.5mm的焊接长度；另一种是采用螺丝固定的独立安装方式，安装孔的深度按照M3螺丝的拧入深度做了限制，避免螺丝拧入过深顶坏内部的电路元件。在做接线设计时，高压输入端的接线端子建议采用带绝缘护套的接插件，避免裸露的金属部分接触到设备壳体，低压输出端可以根据实际负载电流选择合适线径的导线，满负载时输出电流达到4A，建议采用20AWG以上的导线减少线路压降。
