内燃机动力系统活塞结构三维设计

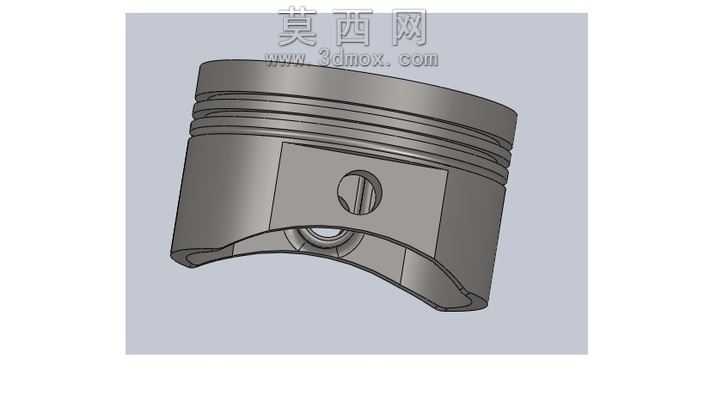

本作品为内燃机核心往复运动部件活塞的三维参数化设计成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定活塞的整体外廓尺寸与核心安装基准，再逐步细化各功能区域的细节结构。模型整体还原了活塞的典型功能分区：顶部为适配燃烧室的平顶结构，表面做了平整化处理，建模时通过拉伸凸台命令生成基础实体后，对顶部边缘做了微小的倒角处理，避免应力集中的同时匹配装配时的导入需求。头部区域设计了多道环形活塞环槽，建模时通过等距切除命令生成环槽结构，槽体的宽度、深度与间距均参考通用内燃机活塞的设计规范设定，环槽边缘做了微小的圆角过渡，既符合实际加工的工艺要求，也能避免环槽位置在往复运动中出现应力开裂的问题。裙部区域采用了变椭圆的型面设计思路，建模时通过多截面曲面拟合生成裙部外曲面，再与主体实体做布尔合并，还原了活塞裙部在工作状态下适配热变形的型面特征，裙部下端做了弧形切口设计，规避与曲轴连杆机构运动时的干涉问题。活塞销座部分为核心的传力结构，建模时在裙部对应位置生成凸台结构，通过同轴切除命令生成活塞销安装通孔，孔内设计了卡环槽结构，用于安装活塞销限位卡环，销座与裙部的连接位置做了大圆角过渡处理，优化力的传递路径，降低工作状态下的应力集中水平。材质设定上，整体赋予铝合金材质属性，通过调整材质的粗糙度、金属度参数，还原铸铝活塞的哑光金属质感，渲染时采用柔和的环境光搭配定向主光源，清晰呈现各结构的轮廓与过渡细节，无多余的装饰性元素，完整呈现活塞的结构特征与设计逻辑，可用于动力系统结构教学、装配模拟以及相关零部件的设计参考。
