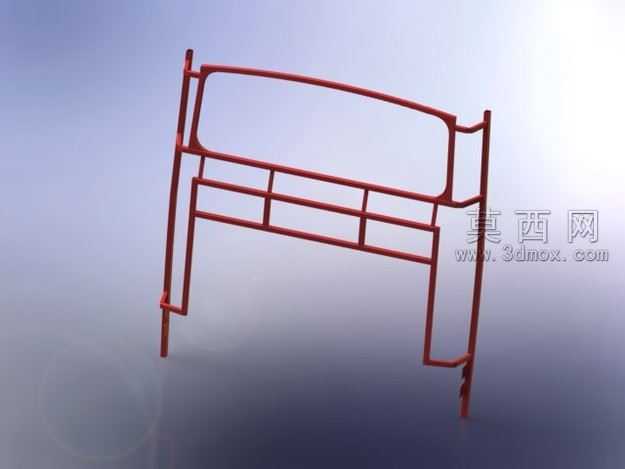

客车后部护栏支撑结构三维建模作品

本作品为客车后部使用的护栏支撑结构三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循实际生产的结构尺寸规范与装配逻辑开展设计。建模初期先梳理该支撑结构的功能定位：作为客车后部总线结构的防护支撑构件，需要兼顾结构强度、安装适配性与轻量化要求，因此首先确定整体框架式的结构形态，采用左右对称的立柱搭配横向连接杆的布局，保证受力均匀分散。建模阶段优先使用草图绘制功能勾勒各杆件的截面轮廓，通过拉伸、扫描等基础特征命令生成主体杆件结构，针对杆件衔接的位置，采用圆角过渡处理避免应力集中，同时严格控制各连接节点的配合公差，保证后续虚拟装配时各部件能够精准对位，不存在干涉错位问题。材质设置环节参考实际车用金属护栏的材质特性，为模型赋予红色金属漆材质，调整材质的反光度、粗糙度参数，模拟真实金属漆面的哑光带微反光的视觉效果，同时为杆件边缘添加细微的倒角细节，还原实际机加工后的边缘质感，避免模型出现生硬的直角棱角，提升整体真实感。渲染阶段采用柔和的渐变背景布光，使用三点布光法分别设置主光源、补光与轮廓光，主光源从侧上方照射突出结构的立体轮廓，补光弱化阴影区域的死黑问题，轮廓光勾勒结构边缘提升层次感，渲染输出时调整抗锯齿参数保证画面清晰，能够完整呈现结构的每一处细节。结构设计上充分考虑实际使用场景的需求，左右两侧的支撑立柱预留了与客车车身连接的安装位，横向排布的多根连接杆既提升了整体框架的抗扭强度，也形成了规整的防护面，能够对后部的总线结构起到有效的防护作用，避免行驶过程中飞溅的杂物磕碰管线，同时框架式的镂空结构也不会过多增加车身重量，符合车用配件的轻量化设计要求。整个建模过程反复核对结构的受力合理性，对杆件的壁厚参数进行了优化调整，在保证结构强度满足使用要求的前提下尽可能降低材料消耗，还原了企业实际生产项目中该类支撑构件的设计逻辑，模型的结构完整性高，细节还原到位，可用于结构展示、装配模拟以及相关教学演示场景。
