蜗轮蜗杆啮合传动结构三维设计

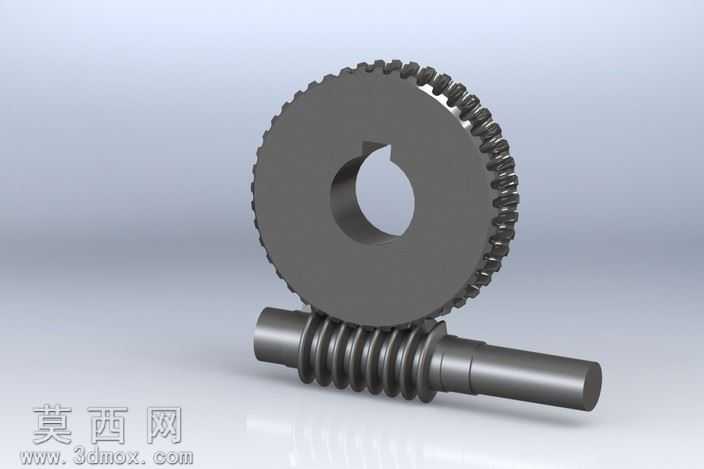

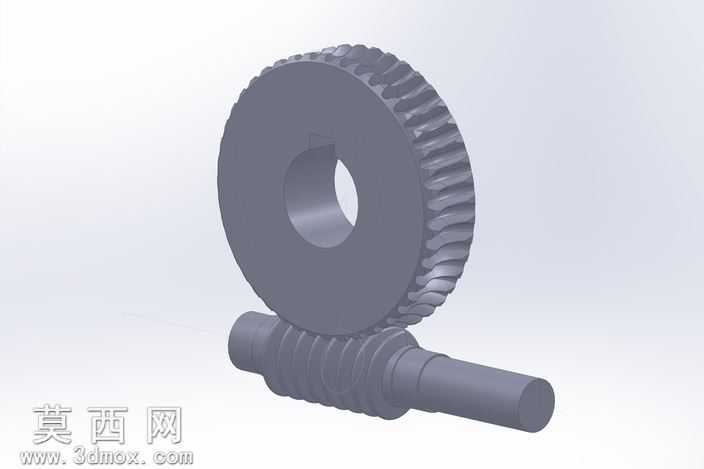

本作品为蜗轮蜗杆啮合传动结构的三维建模成果，建模过程严格遵循机械设计规范，从基础参数设定到细节结构搭建均经过严谨推演。建模初始阶段，首先确定蜗轮蜗杆的核心传动参数，包括模数、传动比、齿形角、导程角等关键数值，确保二者啮合时的传动精度符合交错轴传动的设计要求。建模过程中，针对蜗轮的环形齿面结构，采用参数化齿形生成方式，逐齿构建齿廓曲线，通过扫掠、布尔运算等操作完成轮齿的实体成型，保证每一个轮齿的齿厚、齿高、齿向弧度都与蜗杆的螺旋齿面完全适配，避免出现啮合干涉的问题。蜗杆部分采用螺旋扫描方式生成连续的螺旋齿结构，精准控制螺旋升角与齿面弧度，确保与蜗轮啮合时的接触面积达到设计标准，保障传动过程的平稳性。模型整体采用统一的金属质感材质进行渲染，呈现出钢制机械零件的哑光金属质感，渲染阶段调整了环境光与漫反射参数，清晰展现出轮齿啮合处的结构细节、轴孔的倒角处理以及键槽的规整结构，让模型的结构特征直观可见。结构设计上，蜗轮中心设置了标准键槽结构，用于与传动轴实现周向固定，保障扭矩传递的可靠性；蜗杆为整体式轴齿结构，两端预留轴段用于装配支撑轴承，符合实际机械结构中的装配逻辑。整个建模过程以还原真实蜗轮蜗杆传动副的结构特征为核心，既保证了各部分尺寸的比例协调，也兼顾了结构的工程实用性，可用于机械原理教学演示、传动结构方案验证、相关设备的设计参考等场景，能够直观展现交错轴齿轮传动的啮合特性与结构特点，帮助设计者快速理解蜗轮蜗杆传动的空间结构关系，为后续的工程化设计提供可靠的三维模型基础。
