后置式老人助行代步辅助器设计

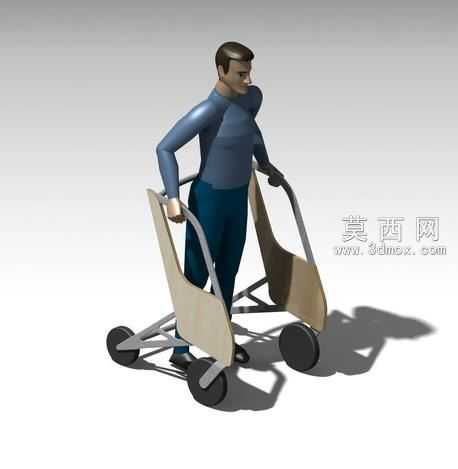

本作品为后置式助行辅助装置三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循人机工程学设计逻辑，先完成人体标准站姿三维模型的导入匹配，再围绕人体后侧活动空间搭建装置整体框架。模型渲染阶段采用哑光金属搭配浅木质感的材质组合，金属车架部分赋予磨砂银灰色金属材质，还原轻质铝合金管材的真实质感，两侧护板部分赋予浅米色哑光木纹材质，兼顾视觉温暖感与结构辨识度，地面添加柔和投影效果，还原日常室内使用的光照环境，清晰呈现装置与使用者的位置匹配关系。结构设计上，装置采用四轮稳定支撑结构，前轮为万向转向轮、后轮为定向承重轮，车架采用弯折圆管拼接成型，两侧设置符合人体抓握高度的弧形扶手，扶手位置匹配使用者自然垂臂向后抓握的姿态，两侧护板兼具防护与倚靠支撑功能，使用者可将身体后侧倚靠在护板区域，借助装置分担下肢承重，区别于传统前置式助行器的使用姿态，实现向后倚靠支撑的行走辅助效果。设计思路围绕行动不便人群的使用需求展开，传统前置助行器需要使用者向前发力推行，对于下肢力量较弱、平衡感较差的老年使用者，容易出现向前倾倒的风险，本设计将支撑结构设置在使用者后侧，使用者在行走过程中可随时向后倚靠获得支撑，抓握扶手时手臂处于自然向后舒展的姿态，更符合人体放松状态下的发力习惯，四轮布局保证了装置的静态稳定性与推行顺滑度，整体框架无尖锐凸起，所有管材衔接处做圆角过渡处理，避免使用过程中发生磕碰剐蹭。建模过程中对所有零部件做了装配干涉检查，确保车轮转动、扶手衔接、护板固定等结构无装配冲突，各部件的尺寸比例严格匹配1:1真实使用场景，可直接用于后续的结构优化、原型打样与产品落地参考，完整还原了后置式助行装置的结构特点与使用逻辑。
