Proe Mechanism 机械机构运动仿真实例视频教程

类别:ProE教程 | 来自:未知未知 | 发布时间:2014-12-27 | 人气值:



·本套教程以多个零件的机构运动作为实例,讲述各和种机构(包括:齿轮机构、连杆机构、曲柄摇杆机构、凸轮机构)运动仿真、产品动态干涉检查、输出动态影片。

proe机构运动仿真图片
Proe机构运动仿真视频教程-内容截图
proe机构运动仿真图片
Proe机构运动仿真视频教程-凸轮机构仿真

Proe机构运动仿真视频教程-槽轮传动机构仿真

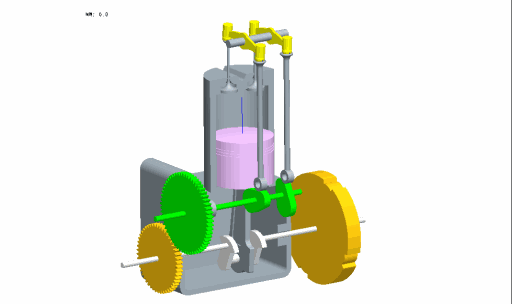

Proe机构运动仿真视频教程-齿轮、凸轮机构仿真

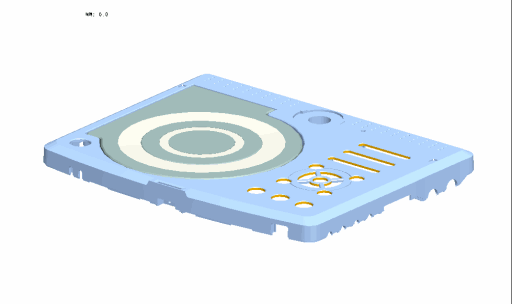

Proe机构运动仿真视频教程-CD门仿真

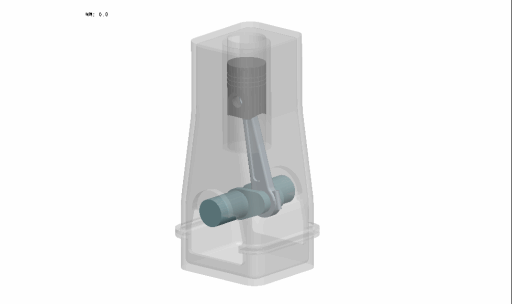

proe机构运动仿真图片


我是用PROE5.0做运动仿真的,有很多软件,但是我选择了PROE。因为我第一个接触的就是这款非常好的软件。
   做仿真的前提当然是装配,把画好的三维机械模型装配到一个整体,注意:尺寸必须要正确,符合机械原理。然后是做装配的时候选择好连接方式:如固定连接,销钉连接,滑块连接等。这是设定机构运动的形式。
   做仿真能否顺利实现运转呢,这要看参数是否符合机械原理。比如说我想做一个齿轮啮合进行转动的运动仿真,那么我们两个齿轮的参数必须要符合机械原理,齿轮的齿数,分度圆,齿形角,模数也必须符合啮合的原理。还有凸轮机构设计等其他设计也是一样的。符合机械机构原理的装配体才能够实现运动仿真的!
   前段时间我买了一本运动仿真教材,里面介绍的很详细,而且附带光盘的。下面我就分享一下,是林清安老师的视频教程,含PRT文件的,大家可以照着练习学习PROE运动仿真。
