木柄钢丝除锈打磨刷结构设计

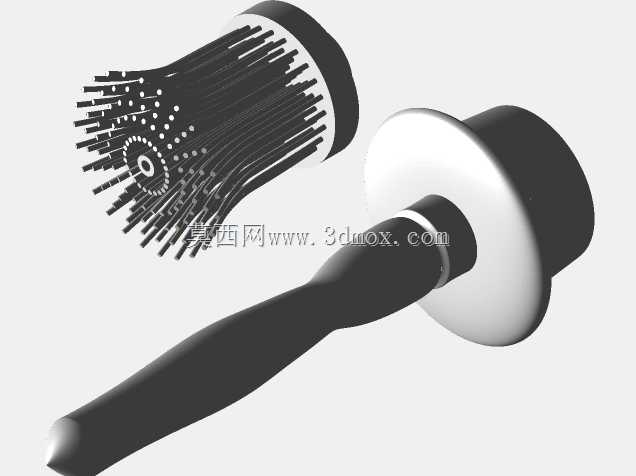

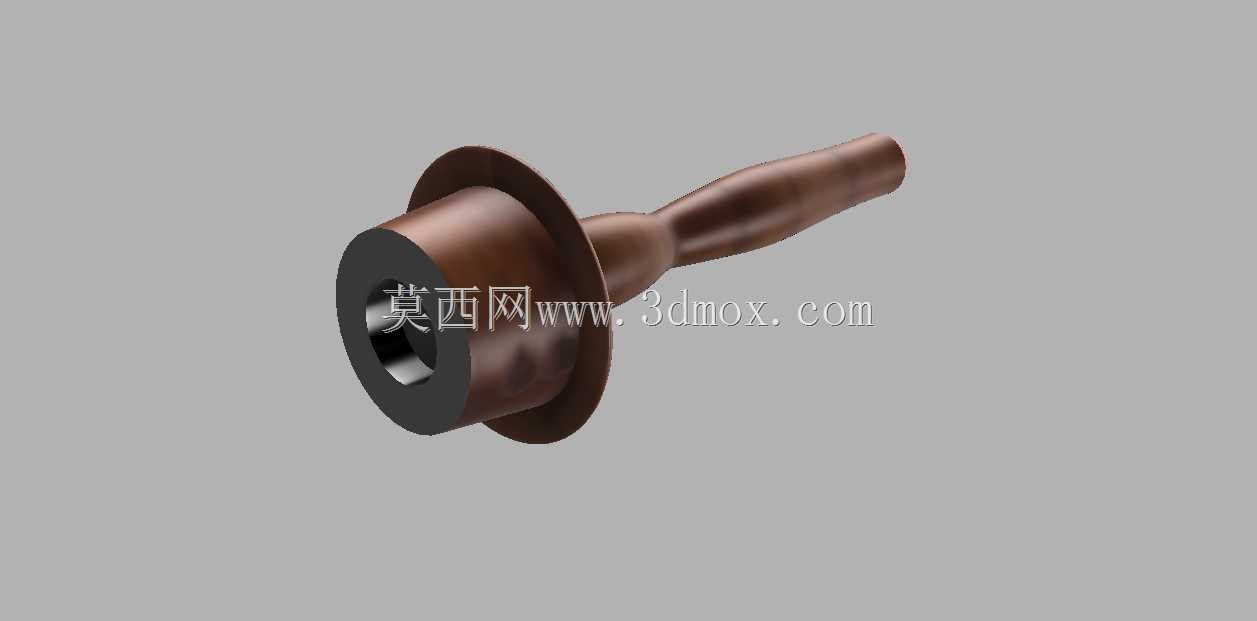

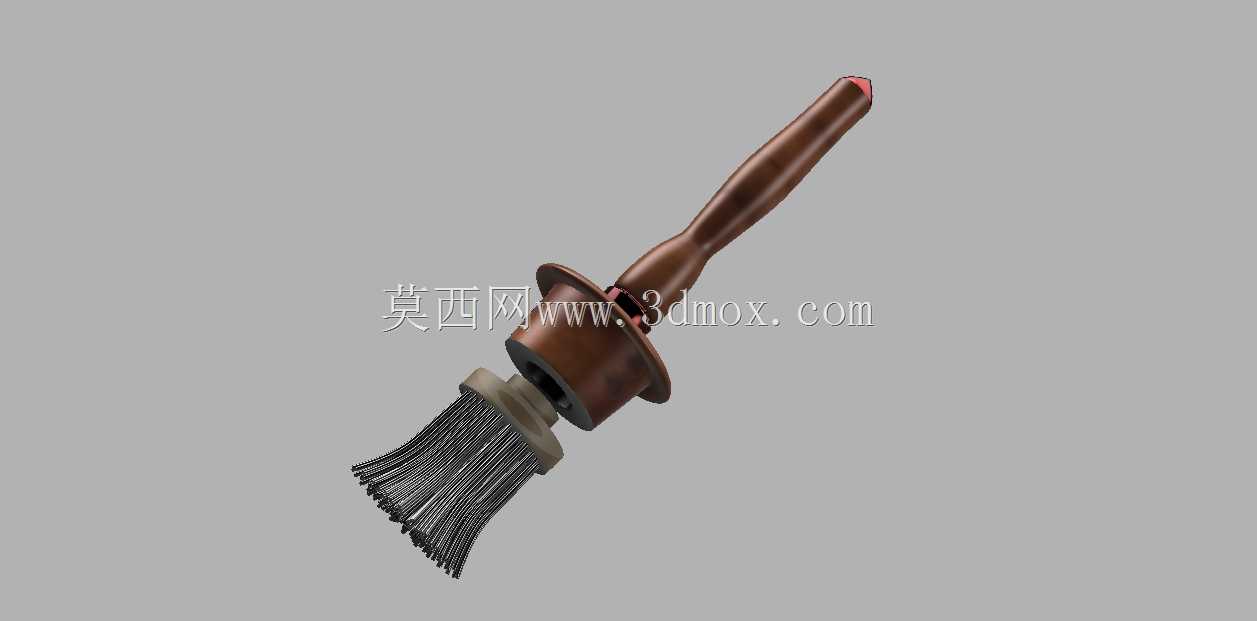

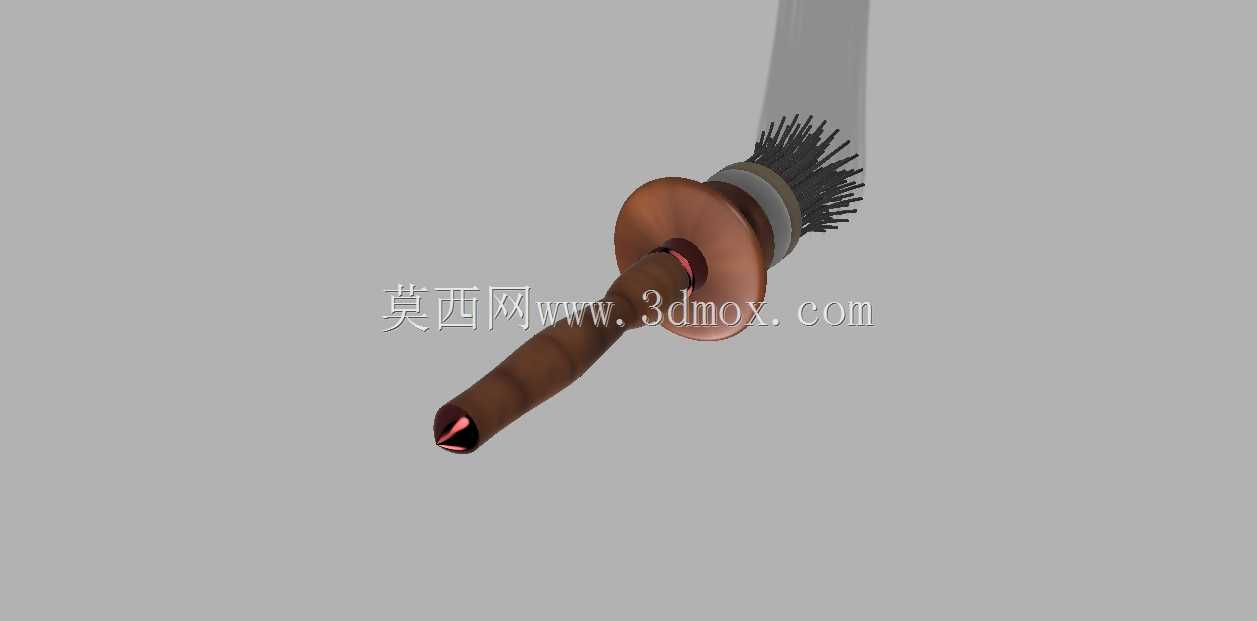

　　这款手动钢丝打磨刷的结构设计，核心围绕金属构件表面预处理的实际作业需求展开，在五金加工、设备维保、钢结构施工场景中，这类工具是焊缝清理、锈层去除、氧化皮打磨工序里不可替代的手动作业器具，尤其在角磨机等电动工具无法伸入的狭窄边角、异形曲面位置，手动刷的作业灵活性是电动工具无法覆盖的。从结构组成来看，整体分为握持段、连接限位段、刷丝固定段三个核心部分，握持段采用流线型变径木柄结构，柄身从靠近刷体的位置向尾端逐渐收窄，尾端做圆弧收头处理，柄身的曲面弧度完全贴合人手握持时的掌部轮廓，长时间握持作业时能分散局部压力，减少手部磨耗，木柄材质本身的导热性远低于金属柄，在冬季户外作业或者接触高温工件周边作业时，不会出现柄身过凉或者导热烫伤的问题。

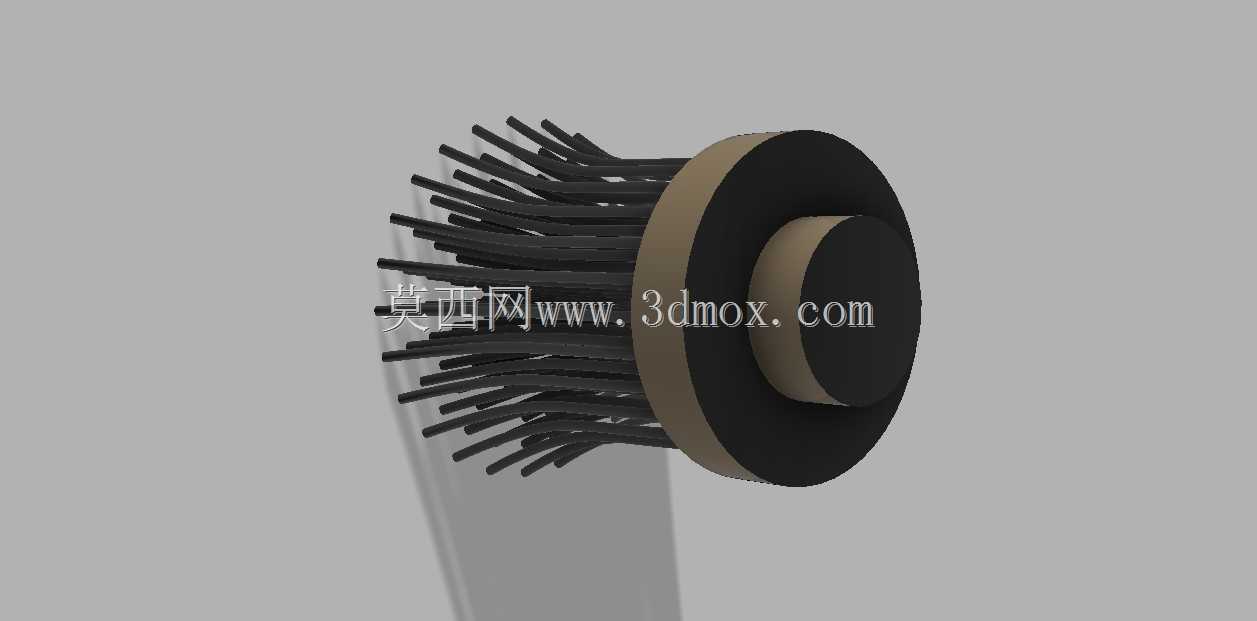

　　连接限位段设置了一圈凸起的金属挡边，这个结构的设计初衷是在作业过程中，阻挡打磨脱落的锈屑、漆皮碎屑顺着柄身方向飞溅到操作人员手部，同时也能作为刷丝固定座的轴向限位结构，避免大力按压打磨时刷丝座向柄身方向窜动，挡边与木柄之间采用过盈压装配合，压装位置做了环形凹槽定位，保证连接强度足以承受横向打磨时的侧向力矩，不会出现挡边松动脱落的问题。刷丝固定段采用金属夹头锁紧结构，将多股高碳钢丝束均匀排布在夹头内部，通过压合工艺将夹头与钢丝束牢牢固定，夹头外圈做了锥面过渡，减少作业时与工件边角的磕碰卡滞，刷丝选用经过回火处理的高碳钢丝，单丝直径控制在0.3mm左右，既有足够的刚性去除金属表面的浮锈、旧漆层，又有适度的弹性，

　　在按压打磨时能贴合异形工件的曲面轮廓，不会因为硬度过高刮伤工件的基准面。从安装边界尺寸来看，整体长度控制在280mm左右，刷头部分的直径为65mm，这个尺寸配比刚好平衡了作业 reach 范围和操作灵活性，刷头长度为40mm，足够的刷丝长度能保证打磨时的弹性形变量，避免刷丝过短导致的刚性过大、打磨痕迹过深的问题，木柄最粗位置的直径为32mm，符合成年人手部握持的最佳尺寸范围，不需要额外包裹防滑胶套就能保证足够的握持摩擦力。在实际作业场景中，这类打磨刷不仅可以用于金属表面处理，在木工打磨、石材毛面处理、管道内壁浮锈清理场景中也能适配，针对不同作业场景的需求，只需要更换夹头内固定的刷丝材质，比如换成铜丝就能用于精密零件表面的去毛刺作业，

　　换成尼龙丝就能用于漆面打磨前的拉毛处理，整体结构的通用性极强。设计过程中特意规避了传统钢丝刷容易出现的刷丝脱落、柄身断裂、挡边变形等常见失效问题，木柄与金属夹头的连接位置做了埋入式嵌装结构，将夹头的连接端嵌入木柄内部15mm深度，再通过横向销钉穿装固定，相比传统的表面粘接结构，抗扭转强度提升了三倍以上，即使大力横向打磨也不会出现刷头脱落的问题。刷丝的排布采用同心圆均匀排布方式，外圈刷丝长度略长于内圈刷丝0.5mm，这样在平面打磨时，刷丝的接触压力分布更均匀，不会出现中间位置打磨过深、外圈打磨不到位的情况，在圆弧面打磨时，外圈稍长的刷丝能更好地包覆曲面，提升打磨作业的效率。
