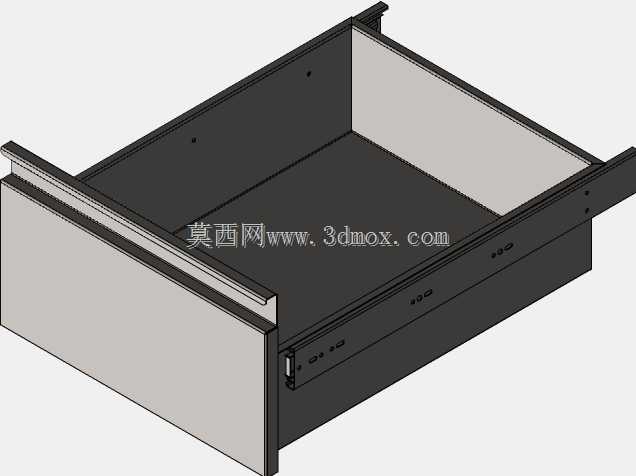

带全延伸滑轨的薄钢板金属抽屉结构

　　日常做柜体类结构设计时，抽拉储物单元的选型和建模是绕不开的环节，这款全延伸滑块配套的钣金抽屉，刚好适配多数工业柜体、实验室操作台、商用储物设备的内嵌储物需求。先从实际应用场景说，这类抽屉不像家装薄抽屉只放轻量杂物，它的钣金基材厚度经过选型匹配，能承载工具、检测配件、工业耗材这类有一定重量的物品，全延伸滑轨的设计，能让抽屉完全拉出柜体，不会出现柜体深处物品探取不到的情况，在车间工具柜、医疗设备储物舱、检测仪器内置储物格、商用厨房操作台储物单元里，这种全延伸结构的实用性远高于半抽滑轨。

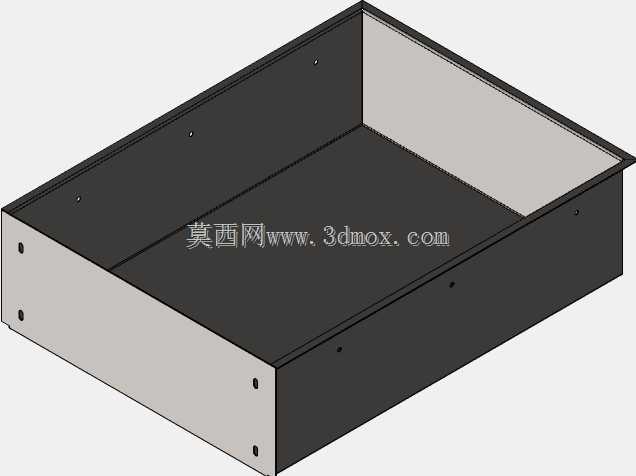

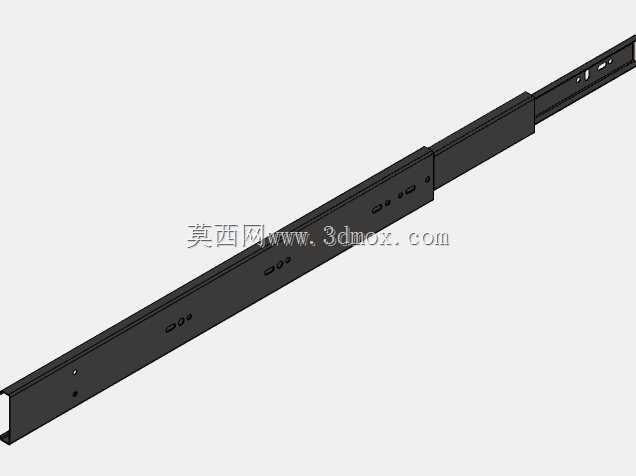

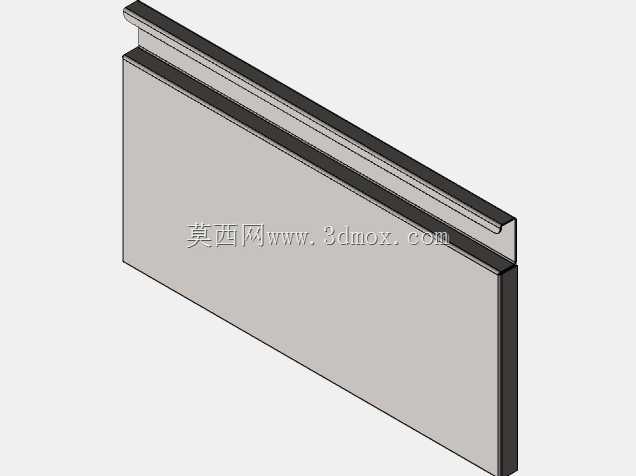

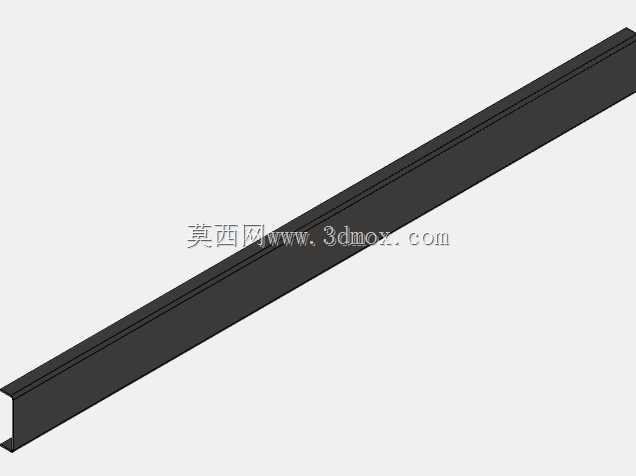

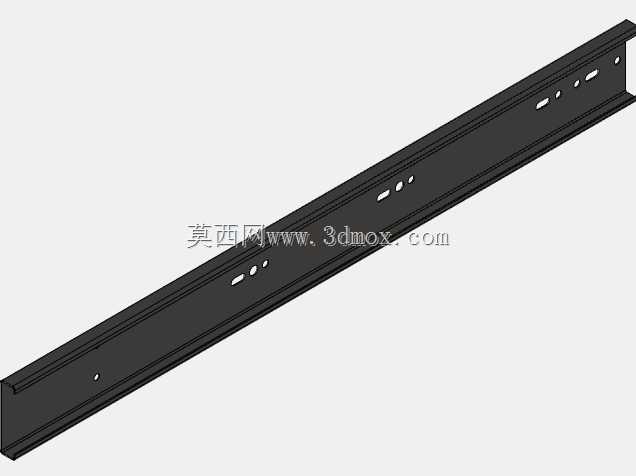

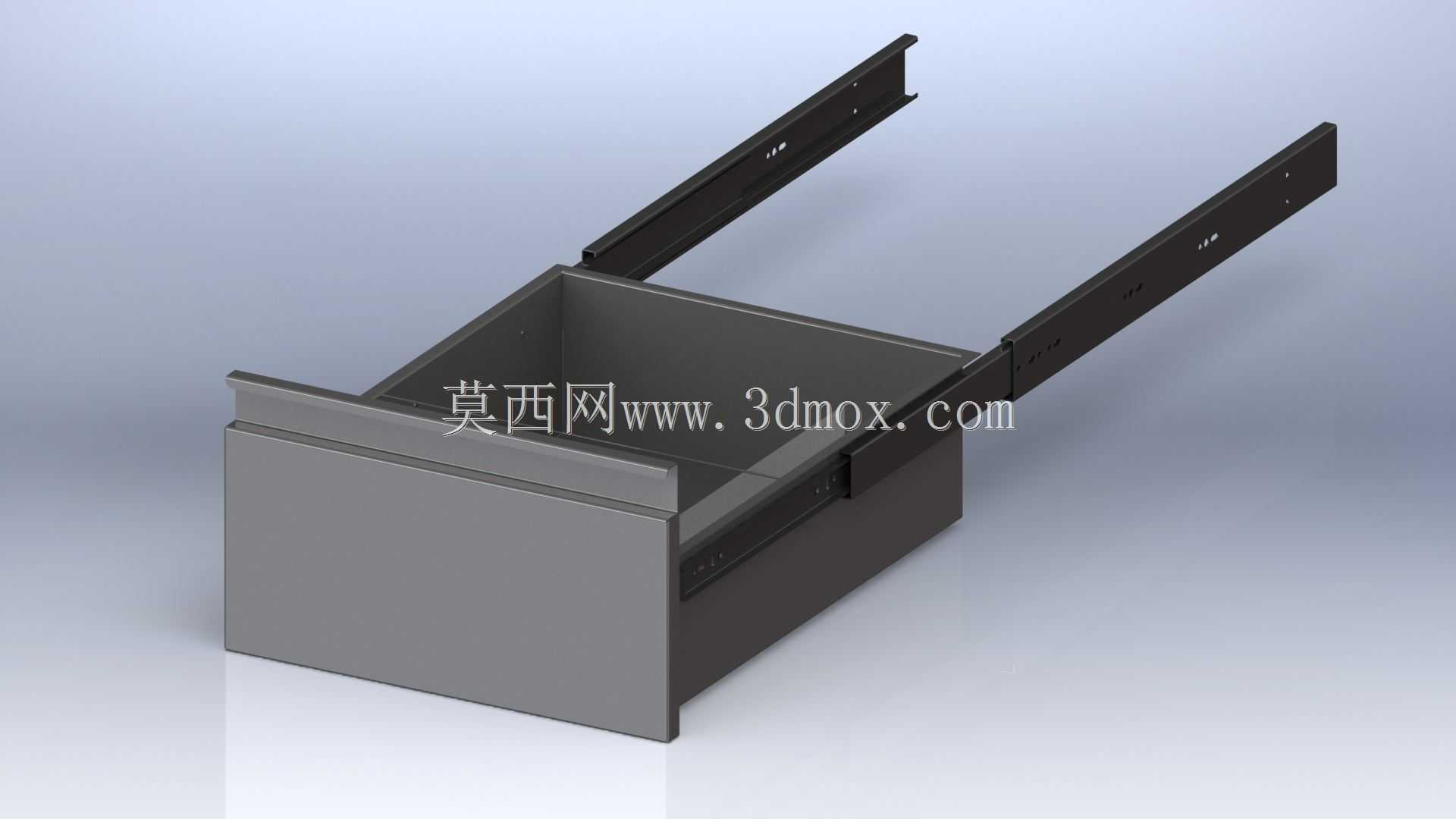

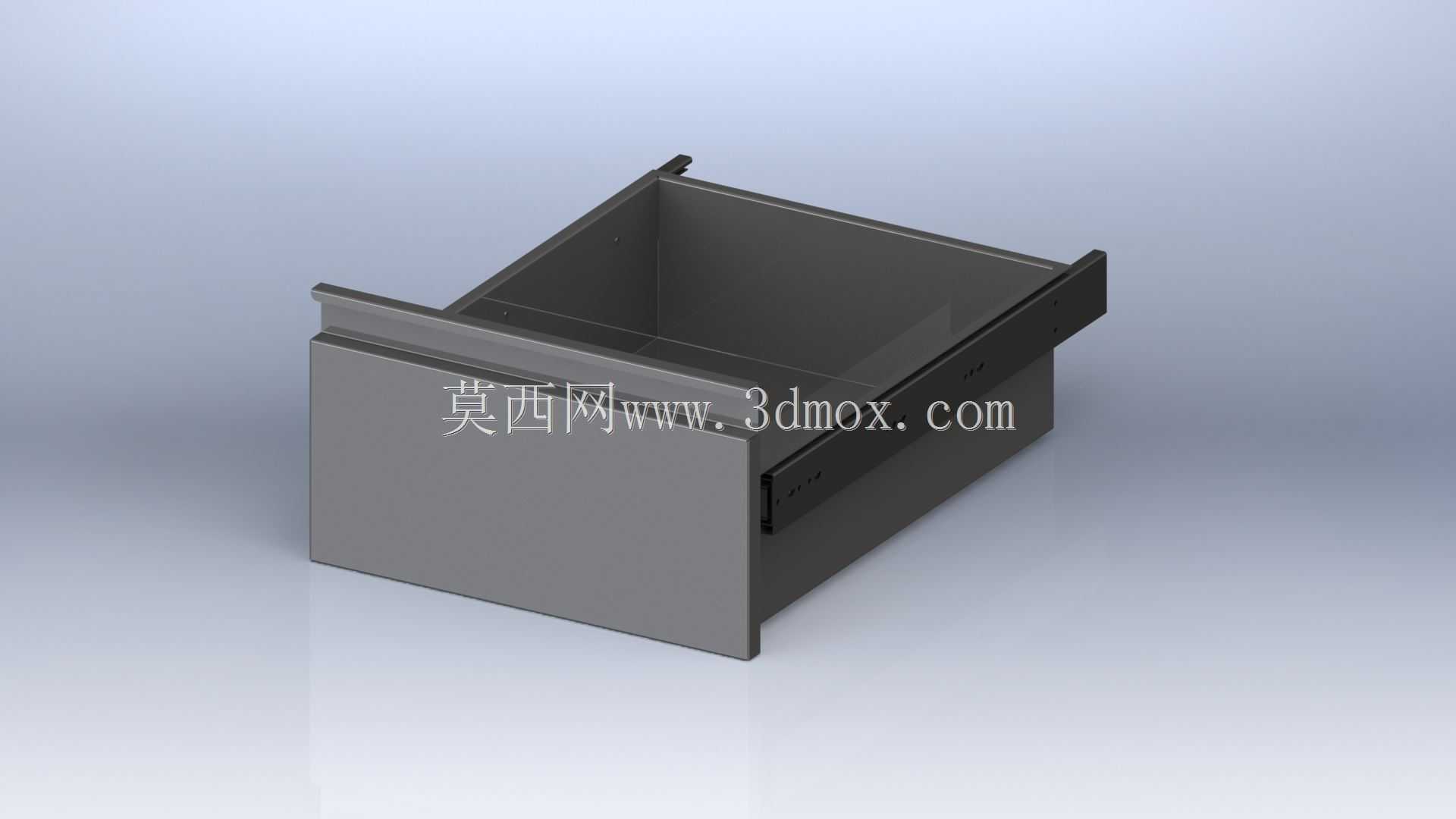

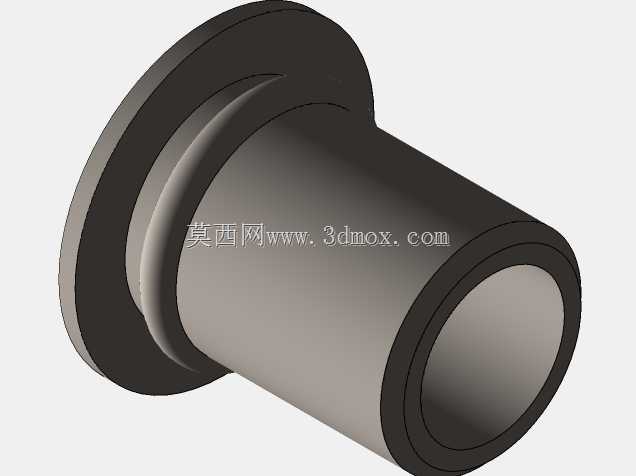

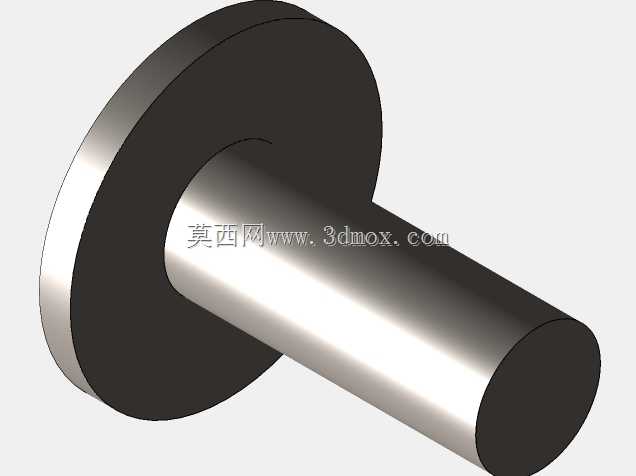

　　从功能特性上拆解，整个抽屉主体采用薄钣金折弯成型，没有多余的拼接焊缝，侧板和底板的折弯扣合结构经过受力校核，抽拉过程中不会出现底板下坠、侧板形变的问题。前端的面板做了平齐折弯处理，安装后能和柜体正面保持齐平，没有突出的磕碰棱角，适配工业设备对安全间隙的要求。两侧配套的滑块是标准全延伸三节轨结构，滑轨的安装孔位和抽屉侧板的预装位完全对齐，安装时不需要额外打孔修配，只要对准孔位拧紧紧固件就能完成装配，滑轨自带的限位结构能避免抽屉拉脱，抽拉行程刚好匹配450mm的延伸距离，拉出后整个抽屉内部储物空间完全暴露，取放深处物品不需要探身摸索。

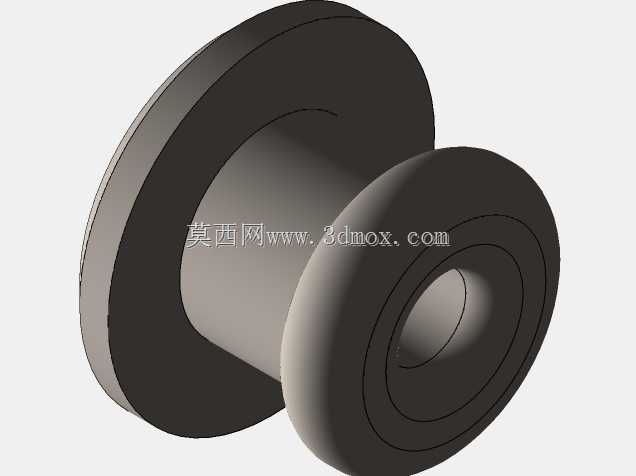

　　设计思路上，整个结构优先考虑加工便利性和装配效率，所有钣金折弯边都做了工艺圆角处理，没有尖锐的冲切毛边，后续喷塑或者镀锌处理时不会出现积液、挂漆的问题。抽屉的内部净空尺寸经过优化，没有多余的加强筋凸起占用储物空间，侧板的折弯边同时承担了滑轨安装基准和结构加强的作用，不需要额外焊接加强筋，减少了加工工序。滑轨的选型匹配了抽屉的额定载重，滑块的滚动摩擦结构让抽拉过程顺滑无卡顿，即使抽屉内放置额定载重的物品，抽拉时也不会出现卡滞、异响的问题。

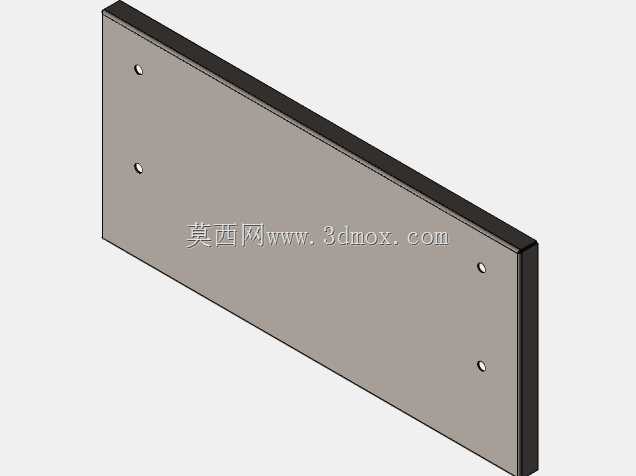

　　再说到安装边界，这款抽屉的延伸距离为450mm，对应的柜体安装深度需要预留足够的滑轨安装空间，柜体内部的安装宽度要和抽屉整体宽度预留单侧1mm的装配间隙，避免抽拉过程中出现侧板蹭柜体内壁的问题。安装时要保证两侧滑轨的安装面在同一水平面上，高度差控制在0.5mm以内，否则会出现抽拉阻力变大、滑轨过早磨损的问题。抽屉前端面板的安装位预留了调节间隙，装配完成后可以微调面板的上下左右位置，保证和柜体周边的门缝间隙均匀，外观平齐。

　　从结构建模的角度看，整个模型的钣金特征都是可编辑的，折弯系数按照常规冷轧钢板的加工参数设置，导出加工图纸时可以直接展开得到下料尺寸，不需要重新调整折弯余量。滑轨部分的结构按照实际成品的安装尺寸建模，配合间隙和实际装配状态一致，做整体柜体装配干涉检查时，能准确模拟抽屉拉出、推回的全行程状态，提前排查安装时可能出现的干涉问题，比如抽屉拉出时会不会碰到柜门上的铰链、推回时会不会和柜体内置的线槽、管线产生磕碰。这类标准化的抽屉结构，在做系列化柜体设计时可以直接调用，只需要调整宽度、深度参数就能适配不同尺寸的柜体需求，不需要重新从零开始建模，能大幅提升结构设计的效率。另外，整个抽屉的结构没有特殊的定制化零件，所有钣金件都可以用常规剪板、折弯工艺加工，滑轨是市面上通用的标准五金件，采购和替换都很方便，不会出现定制零件采购周期长、维修替换难的问题，很适合批量生产的工业储物类设备使用。
