26毫米十字沉头自攻螺钉结构设计

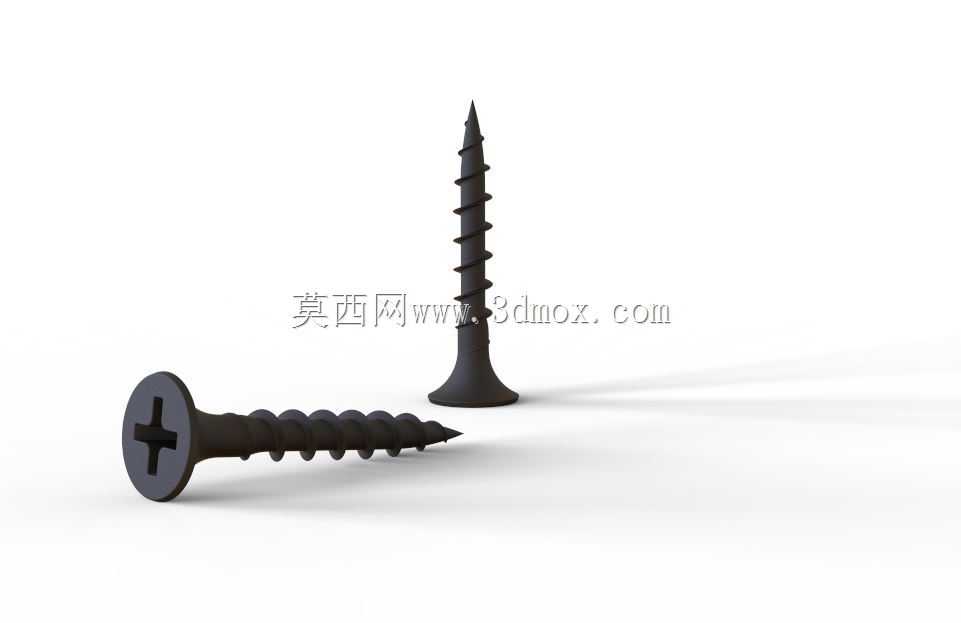

　　日常做消费电子、小型通讯终端结构装配时，沉头自攻螺钉是绕不开的基础连接件，这款26毫米长度的规格，刚好适配总装厚度在18到22毫米区间的薄壁壳体叠装场景，比如手持通讯设备的前后壳扣合、小型塑料结构件的免预孔快速固定，不用提前攻丝就能直接拧入，装配效率比机丝螺钉搭配螺母的方案高出不少。从结构细节来看，这款螺钉采用十字槽沉头设计，头部锥角为标准90度，装配后头部可以完全沉入预制的沉孔内，不会突出装配面，既避免了突出的螺头刮蹭使用者手部或者其他周边零件，也能让设备外表面保持平整，对外观要求较高的消费类产品来说，这个设计细节直接决定了装配后的外观质感。螺杆部分的螺纹采用大螺距自攻牙型，牙峰锋利，牙底圆弧过渡，拧入塑料或者薄金属板的时候，

　　能够顺畅切削出匹配的螺纹轨迹，同时不会因为应力集中导致被连接件开裂，针对ABS、PC这类常用的通讯设备壳体材料，拧入时的扭矩控制在0.8到1.2N·m区间就能获得足够的锁紧力，不会出现滑牙或者螺柱断裂的问题。设计这类螺钉模型的时候，首先要确认的是安装边界尺寸：头部直径控制在7.5毫米左右，适配直径8毫米、深度2.2毫米的标准沉孔，沉孔的同轴度公差要控制在0.1毫米以内，否则螺钉拧紧后会出现头部偏斜、贴合不严的问题。螺杆部分的公称直径为3.5毫米，预制底孔的直径建议设置在2.8到3.0毫米，根据被连接件的材料硬度微调，硬塑料取偏大值，软胶或者薄铝板取偏小值，这样既能保证拧入顺畅，又能获得足够的螺纹啮合长度。螺杆末端采用锥形尖头设计，

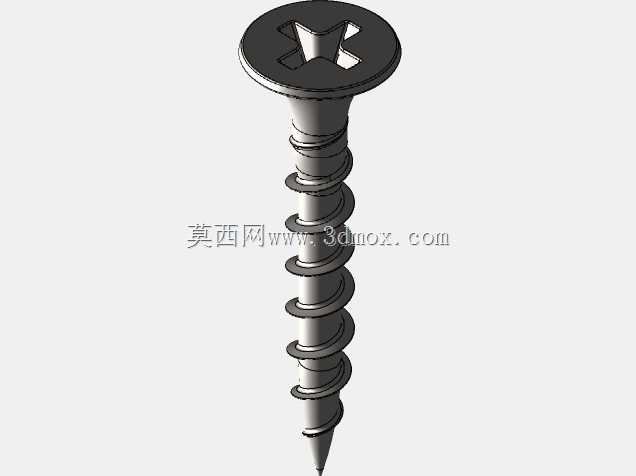

　　尖头角度为25度，对准底孔时不需要额外导向就能顺利入孔，适合自动化螺丝机的快速装配场景，不会因为对位偏差导致螺头打花或者工件被顶坏。实际应用中，这款长度的螺钉除了通讯类产品，也常用于小型家电外壳、木制工艺品拼接、薄金属板与塑料件的复合连接，不同场景下对螺钉的表面处理要求不同，模型里预留了表面处理的参数调整空间，可以根据使用场景切换发黑、镀锌、镀镍等不同表面工艺的外观表现，方便结构工程师在做整机装配校验的时候，直观看到螺钉装配后的整体效果，提前排查干涉问题。做三维建模的时候，螺纹部分没有采用过度简化的装饰线做法，而是还原了真实的牙型轮廓，在做装配干涉检查的时候，能够准确模拟螺纹与底孔的啮合状态，避免出现设计阶段预留间隙不足，

　　实际生产时螺钉拧入顶到内部电路板或者元器件的问题。头部的十字槽深度也按照标准紧固件的尺寸做了精准还原，槽深2.5毫米，适配PH2规格的十字批头，装配时批头咬合深度足够，不容易出现滑牙、打花螺头的问题，这点对自动化装配线来说尤为重要，槽深尺寸偏差超过0.2毫米就会导致批头打滑，大幅降低装配良率。另外，沉头头部的支撑面做了微小的锥面弧度处理，不是完全的平面，拧紧的时候能够和沉孔的锥面形成更紧密的贴合，即使沉孔的加工角度存在微小偏差，也能保证螺钉锁紧后不会出现松动、歪斜的情况，长期使用下的防松性能比平头沉头螺钉更稳定。在整机结构堆叠设计时，要注意螺钉拧入后的末端突出长度，这款26毫米长度的螺钉，在适配20毫米总装厚度的工件时，末端突出量在3到4毫米，设计内部结构的时候要在螺钉对应位置预留足够的安全间隙，避免螺钉末端顶到内部的排线、电池或者其他功能元件，这点是很多新手结构工程师容易忽略的问题，借助精准的三维模型做装配校验，就能在设计阶段提前规避这类低级错误，减少后续试产时的改模成本。
