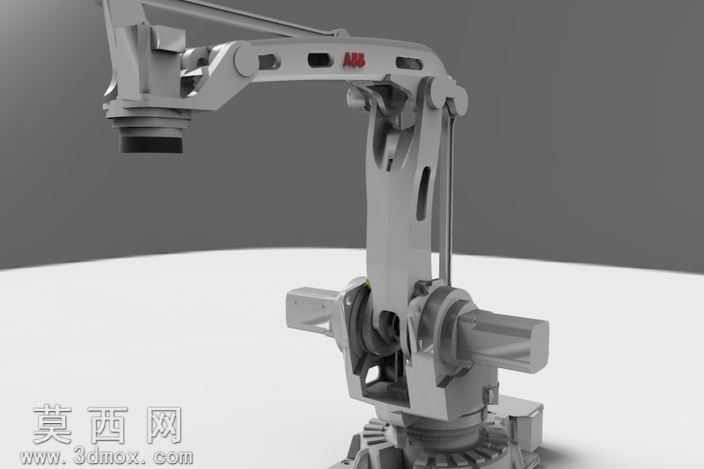

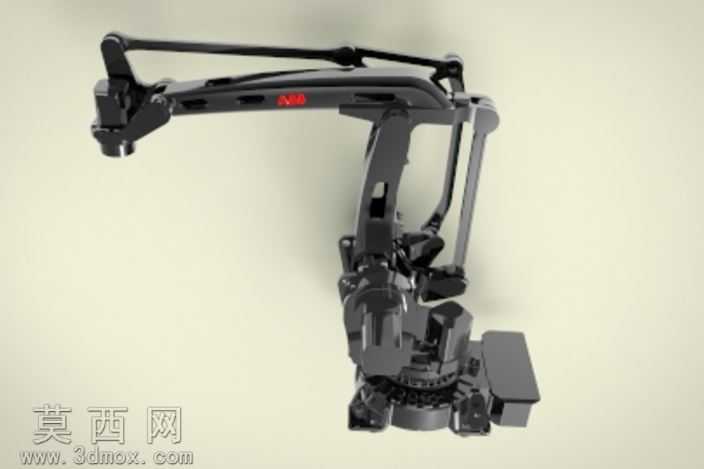

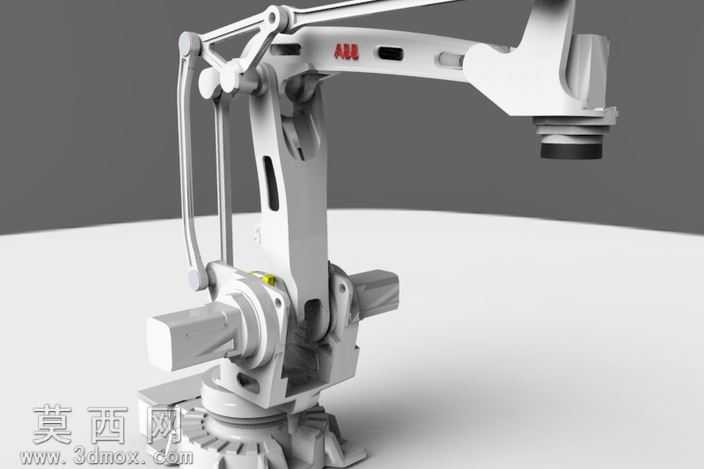

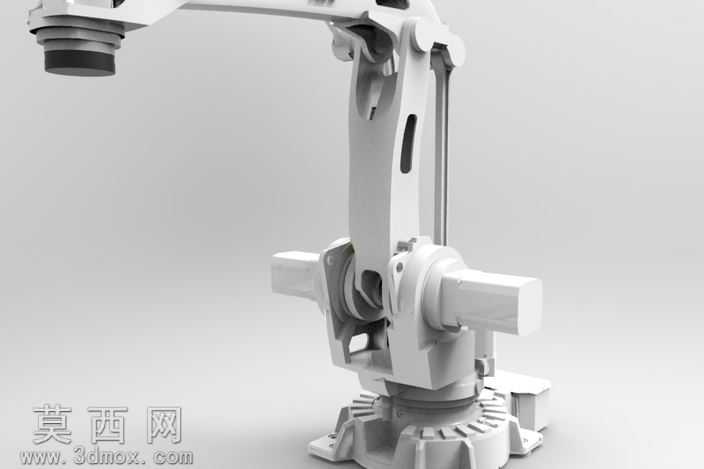

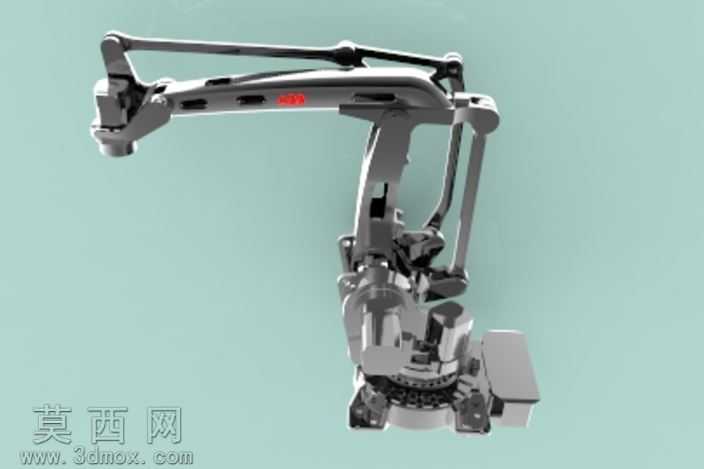

ABBIRB460四轴码垛机械手三维设计

本模型为ABB IRB460系列四轴码垛机械手的高精度三维数字化设计成果，建模过程严格遵循该型号工业机械手的真实工程参数，还原了设备110公斤负载等级、IP67防护等级、2.4米工作半径、适配IRC5控制器的核心设计特征。建模阶段采用自底向上的装配设计思路，先完成底座回转支撑结构、大臂铰接传动组件、小臂平行四边形联动机构、末端执行器安装法兰等独立零件的参数化建模，对每个零件的装配公差、铰接间隙进行了符合工业实际的预留，确保后续装配体运动仿真时无结构干涉问题。材质与渲染环节针对工业设备的真实质感做了分层处理：底座铸件部分采用哑光铸铁材质，还原铸造表面的细微颗粒质感；大小臂的冲压焊接结构件采用浅灰白色工业烤漆材质，添加了细微的漆面橘皮纹理与边缘磨损做旧效果，还原设备长期在车间运行的真实状态；传动关节处的伺服电机外壳、紧固螺栓采用金属镀铬材质，区分出加工件与铸造件的质感差异；ABB品牌标识采用丝网印刷质感的贴图，还原真实设备的标识细节。结构设计上完整复现了四轴码垛机械手的核心运动逻辑：底座J1轴可实现360度水平回转，大臂J2轴完成俯仰抬升动作，小臂J3轴通过平行四边形连杆结构始终保持末端水平姿态，末端J4轴可实现工件的旋转调整，四个轴的运动范围完全匹配真实设备的参数，可直接用于码垛工位的运动仿真、节拍验证。模型还预留了末端夹爪的标准安装接口，可根据实际码垛物料的类型适配吸盘、夹指等不同执行器，能够直接用于自动化产线的布局规划、教学演示、虚拟调试等场景，整体建模精度满足工业级应用需求，所有结构均做了合理的简化处理，在保证外观与结构还原度的同时控制了模型面数，便于在各类三维软件中流畅打开与编辑。
