弧形导轨式三维扫描检测装置结构设计

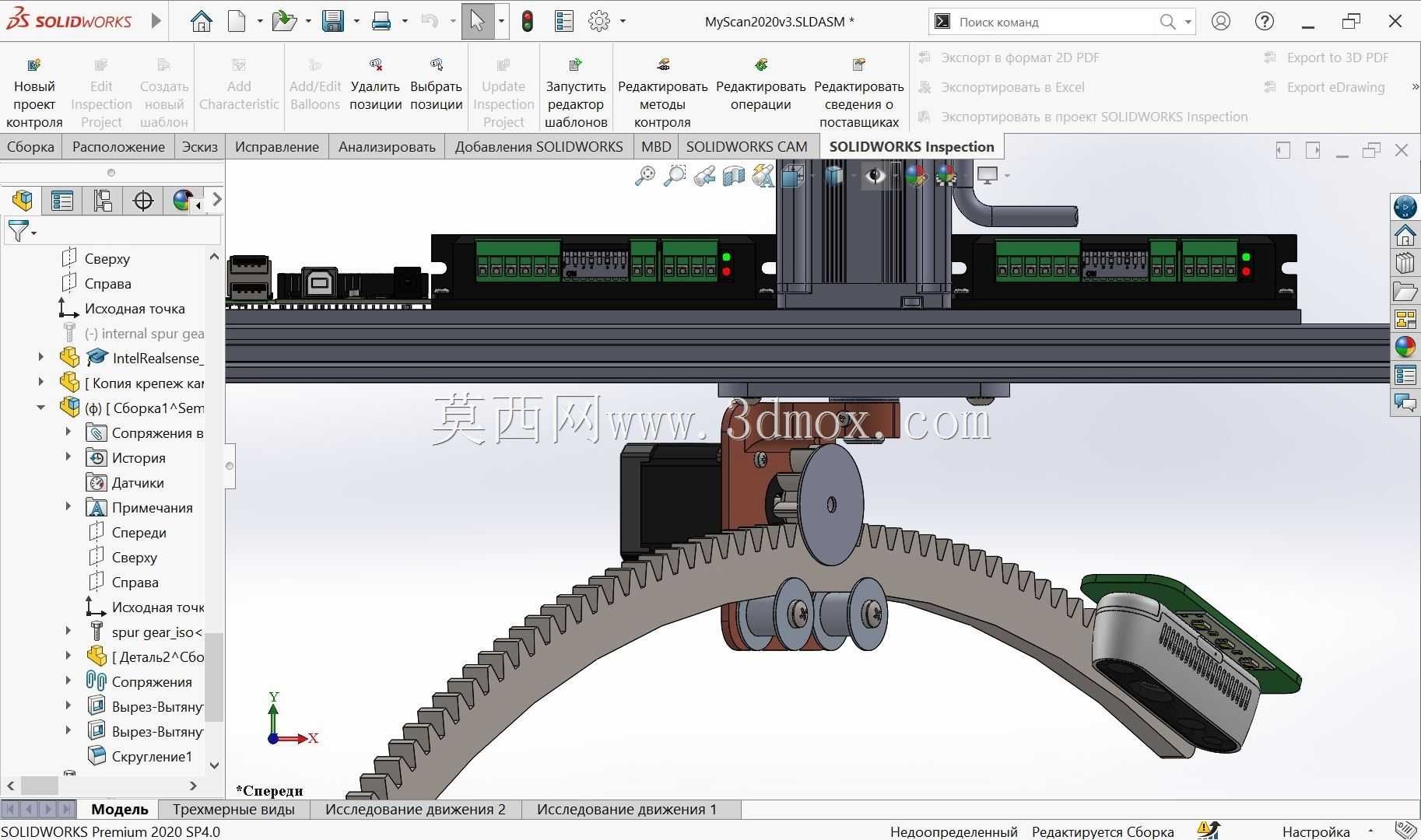

　　这套弧形扫描机构的设计初衷，是解决中小尺寸异形曲面工件的全周三维形貌采集痛点，常见应用场景覆盖精密铸件尺寸抽检、注塑件形变检测、小型零部件逆向建模等环节，相比传统直角坐标式扫描设备，弧形运动轨迹能让扫描头始终保持与工件曲面法向的恒定夹角，避免大倾角扫描带来的点云噪点过多、边缘数据缺失问题。从结构布局来看，整套机构采用弧形齿轮作为核心运动承载件，弧形齿圈的曲率半径根据常规检测工件的最大外廓尺寸设定，预留了足够的工件装夹空间，扫描头安装座通过三组导向滚轮贴合在弧形齿圈的基准面上，滚轮采用包胶轴承结构，既能消除运动间隙，又能降低高速往复扫描时的振动传导，保证采集数据的稳定性。驱动部分采用步进电机配合消隙齿轮与弧形齿圈啮合，

　　传动侧预留了齿轮侧隙调整结构，通过偏心轴调整齿轮啮合中心距，可将回程间隙控制在0.05mm以内，满足高精度扫描的运动定位要求。扫描头的安装位设计了快换接口，可兼容不同量程的线激光扫描头、结构光扫描模组，接口处预留了标准安装孔位与走线槽，供电与数据传输线缆通过弧形拖链排布，避免运动过程中线缆拉扯导致的信号中断或磨损。横向运动轴采用直线导轨搭配同步带传动，负责带动整套弧形扫描组件做水平方向的进给，可根据工件长度调整扫描行程，导轨两端设置了硬限位与缓冲胶垫，防止超程运动导致的机构碰撞。整套机构的安装基准面设置在底部安装板上，安装板预留了T型槽与标准螺纹孔，可直接固定在光学检测平台或流水线的检测工位上，

　　安装边界尺寸适配常规工业检测工位的空间要求，不需要对现有工位做大规模改造即可完成部署。在功能实现上，这套机构可配合运动控制卡完成预设轨迹的自动扫描，针对回转类异形工件，可通过弧形运动与水平进给的联动，实现工件外表面的全覆盖数据采集，不需要多次翻转工件重新装夹，单工件检测效率相比传统手动扫描提升60%以上。设计过程中针对运动部件的惯量做了匹配计算，弧形运动部分的整体重量控制在合理区间，驱动电机的扭矩预留了1.5倍的安全系数，保证长时间连续运行时不会出现丢步、过载问题。所有外露的传动部件都设计了可拆卸的防护盖板，既可以避免车间环境中的粉尘、切屑落入齿轮啮合面加剧磨损，也能防止操作人员误触运动部件引发安全隐患。

　　扫描头的姿态调整结构设计了两个旋转自由度，可根据不同工件的表面反射率调整扫描头的俯仰角度与偏转角度，配合软件端的曝光参数调整，可适配金属、塑料、陶瓷等不同材质工件的扫描需求，不需要额外更换扫描头即可完成多材质工件的检测任务。
