房屋建筑施工瀑布防护安全机构设计

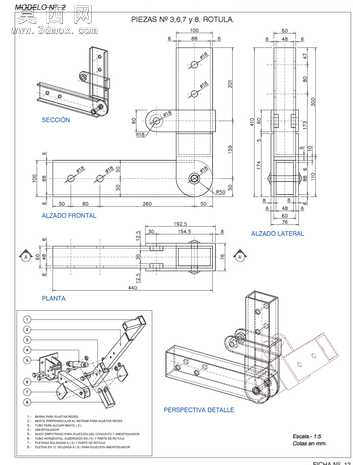

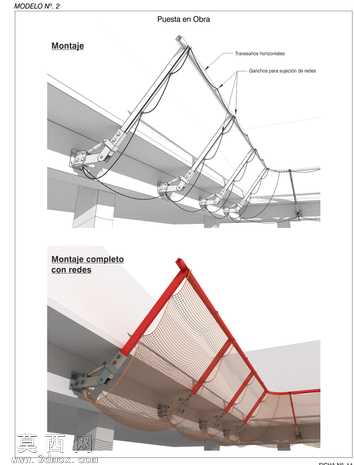

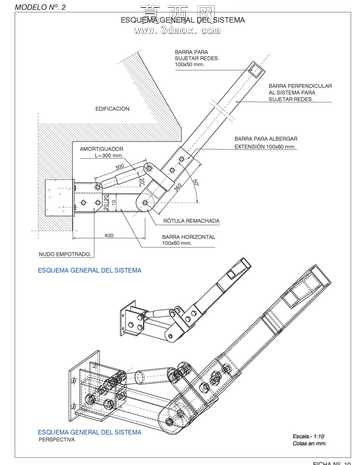

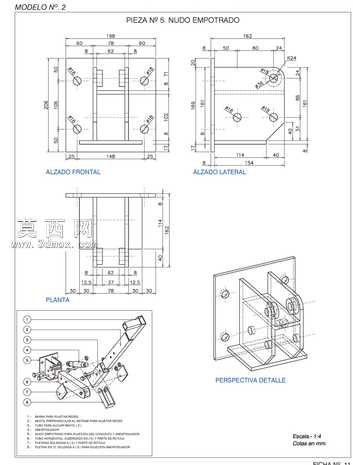

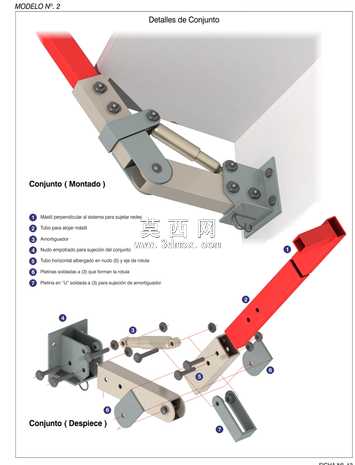

本作品为房屋建筑施工场景下的瀑布防护安全机构三维设计，建模阶段严格参照工程制图的尺寸标注逻辑，先以基准面定位确定安装基座的坐标原点，依次绘制固定安装板、多段铰接臂、末端防护挡板的草图轮廓，通过拉伸、切除、倒角等基础特征完成单个零件的实体建模，所有铰接孔位、连接螺栓孔的位置精度严格匹配装配公差要求，避免后续装配出现干涉问题。装配过程采用自底向上的装配逻辑，先将固定基座与建筑安装面的贴合约束设置完成，再依次添加各段铰接臂的同轴心配合、角度限位配合，还原机构的伸展、折叠活动行程，同时对铰接处的铆接结构做细节还原，添加铆钉实体与铆接压痕细节，提升模型的真实感。渲染阶段针对不同零件赋予对应材质：固定基座与铰接臂采用镀锌钢材材质，调整金属粗糙度参数还原工业五金的哑光金属质感，末端防护挡板添加警示条纹纹理材质，铰接转动部位添加轻微的润滑油渍细节贴图，模拟实际使用的工况状态。结构设计上采用多段折叠臂结构，非使用状态下可折叠收纳贴合建筑立面，不占用额外施工空间，触发防护状态时可快速伸展形成遮挡面，阻挡瀑布式坠落的施工杂物，各臂段之间设置有限位结构，避免伸展过度导致机构失效，安装基座预留多组固定孔位，可适配不同的建筑立面安装场景，整体结构兼顾收纳便捷性与防护可靠性，可直接用于施工安全防护方案的演示、结构优化验证以及施工安全培训的可视化素材，建模过程中对所有活动部件做了运动仿真前置处理，可直接导入仿真模块验证机构的活动行程与受力状态，为后续的实物加工生产提供精准的三维数据支撑。
