欧式卡布里奥勒木雕桌腿及配套边桌结构

　　在古典实木家具的结构设计体系中，卡布里奥勒腿也就是常说的弯腿，是欧式古典家具、新中式轻奢家具里辨识度极高的支撑构件，这类构件的三维建模难点，在于曲面雕花的曲率连续性与结构承重的平衡，很多新手建模时容易只关注雕花外观，忽略了腿足与桌架连接的安装边界，最终做出来的模型要么雕花曲面出现破面，要么安装位的配合公差不合理，无法直接用于生产开料或者雕刻机加工。

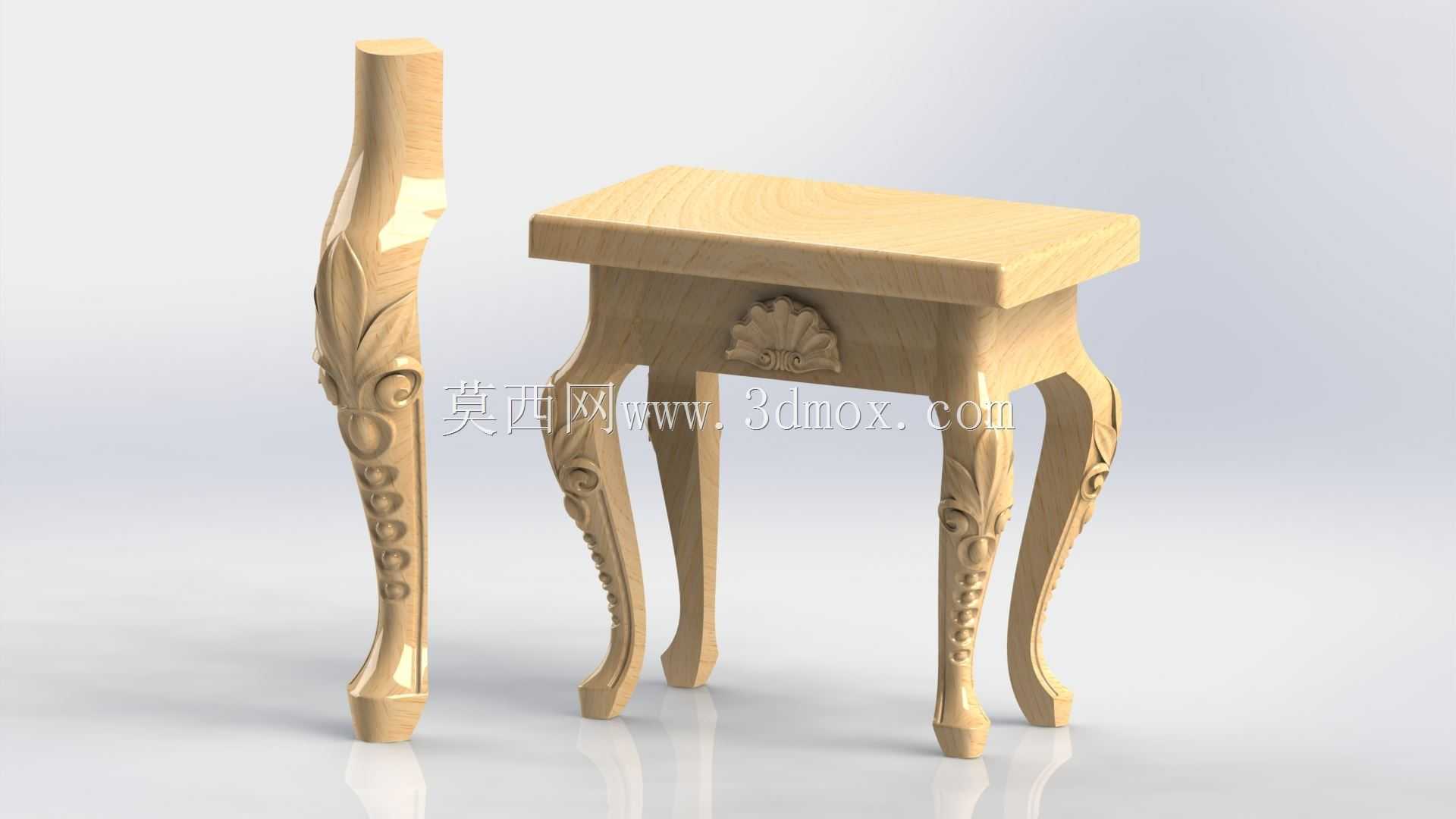

　　这套模型还原的是典型的贝壳纹雕花卡布里奥勒腿，配套的小型边桌可以直接作为结构验证的载体，先从安装边界来看，桌腿上端与桌架横撑的连接位做了平直的嵌合段，没有做满幅雕花，这个设计是实际生产里的关键细节——如果把雕花一直做到连接端面，一方面安装时无法保证贴合面的平面度，连接后容易出现结构松动，另一方面实木加工时，端面的雕花纤维容易在安装敲击时崩裂，预留15-20mm的平直安装段，既能保证涂胶后连接强度足够，也能降低加工时的废品率。腿足的下端收窄做了圆滑的落地脚，没有额外加装金属脚垫的结构，这个设计适配室内铺装木地板或者地毯的使用场景，落地接触面积控制在合理范围，既不会因为压强过大压坏软质地面，也能保证放置时的稳定性，不会出现轻微晃动的问题。

　　从功能特性来说，这类弯腿结构不只是装饰作用，其S形的曲率走向是经过承重优化的，外侧的凸起曲面可以分散桌面传递下来的竖向载荷，相比直腿结构，同等截面尺寸的卡布里奥勒腿，侧向抗倾覆能力能提升15%左右，尤其适合这类幅面不大的边桌、角几，日常放置摆件、茶具时，即使侧边受力也不容易翻倒。腿身的雕花采用了浮雕工艺，雕刻深度控制在8mm以内，没有做透雕结构，这也是兼顾结构强度的设计——如果雕刻深度过深或者做透雕，会大幅削弱腿身的有效承重截面，长期使用容易出现开裂、变形的问题，贝壳纹的雕花位置选在腿身上部靠近桌架的位置，以及桌沿下的牙板位置，视觉上形成呼应，不会因为雕花分布杂乱破坏家具的整体协调感。

　　建模过程中，曲面部分采用了放样加曲面雕刻纹理映射的方式，先勾勒出腿身的S形主轮廓线，确定三个关键截面的尺寸：上端安装位的截面尺寸、腿身最粗处的截面尺寸、下端落地脚的截面尺寸，三个截面的形心要保持在同一条竖向投影线上，避免出现腿身重心偏移的问题，之后再把雕花的纹理作为凹凸贴图映射到曲面上，同时做实体加厚处理，保证雕花部分的壁厚均匀，不会出现局部壁厚过薄的问题。配套的边桌桌面做了边缘倒圆角处理，圆角半径匹配整体的古典风格，不会出现尖锐的棱角，牙板与桌腿的连接位做了45度拼缝的结构，和实际实木家具的榫卯连接逻辑一致，模型的装配关系完全还原实际生产的装配顺序，先组装桌腿与横撑、牙板形成框架，再安装桌面，所有配合面的公差预留符合实木家具的加工标准，不需要额外调整就能直接导入雕刻机做刀路生成。

　　从应用场景来看，这类构件除了用于小型边桌，还可以通过调整截面尺寸、雕花样式，适配梳妆台、餐椅、床头柜、装饰花架等多种古典风格家具，建模时保留了参数化调整的空间，修改主轮廓线的曲率参数就能调整腿的整体高度、弯曲幅度，替换雕花纹理映射就能快速生成不同装饰风格的腿型，不需要重新搭建基础曲面，能大幅提升古典家具构件的建模效率。很多结构设计人员做这类家具构件时，容易陷入两个误区，一是把曲面做的过于复杂，忽略实际加工的可行性，比如出现倒扣的曲面，导致四轴雕刻机无法一次加工成型，需要多次翻面装夹，大幅提升加工成本；二是忽略木材的形变特性，没有预留合理的伸缩缝，这套模型里的牙板与桌面的连接位、桌腿与横撑的连接位，都预留了实木干缩湿胀的余量，符合北方干燥地区、南方潮湿地区的不同使用需求，不会因为温湿度变化出现结构开裂、拼缝变大的问题。

　　另外，模型的曲面曲率做了G2连续处理，不管是做渲染效果图用于方案展示，还是导出实体模型用于3D打印打样，都不会出现曲面棱角、光影断层的问题，雕花部分的纹理走向顺着腿身的S形轮廓分布，没有出现纹理拉伸、变形的问题，和实际手工雕刻的纹理走向一致，视觉上更具真实感。腿身的内部结构做了实心处理，当然实际生产中也可以根据成本需求，在不影响结构强度的前提下做内部掏空处理，降低实木用料成本，模型的壁厚参考值设置为20mm，完全满足日常使用的承重需求，即使放置100kg以内的重物，也不会出现腿身弯折、开裂的问题。
