ASMEB16.5标准压力容器法兰连接筒体

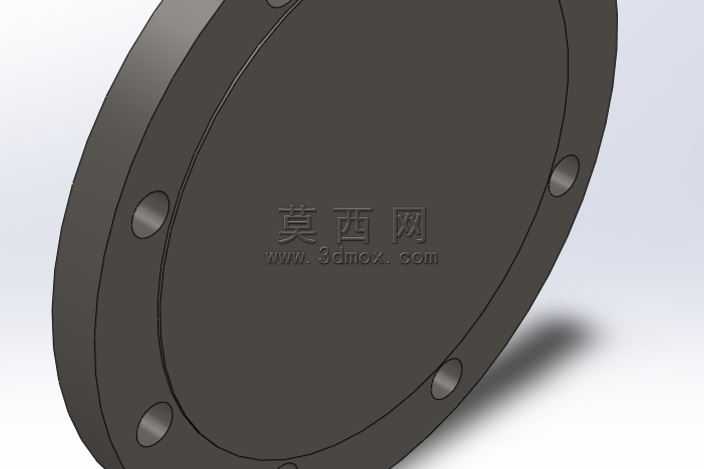

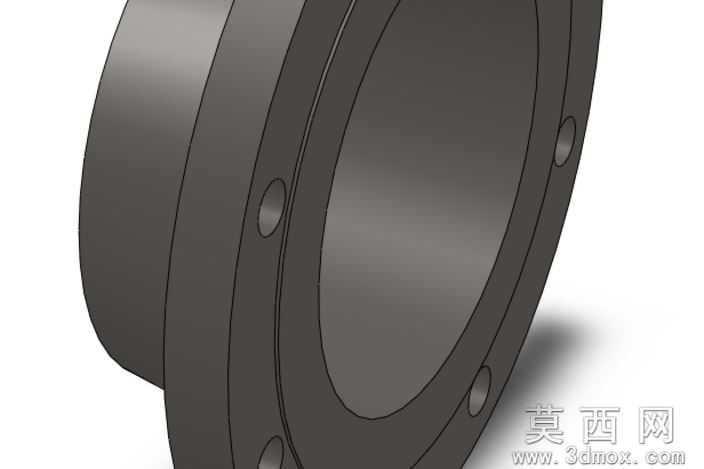

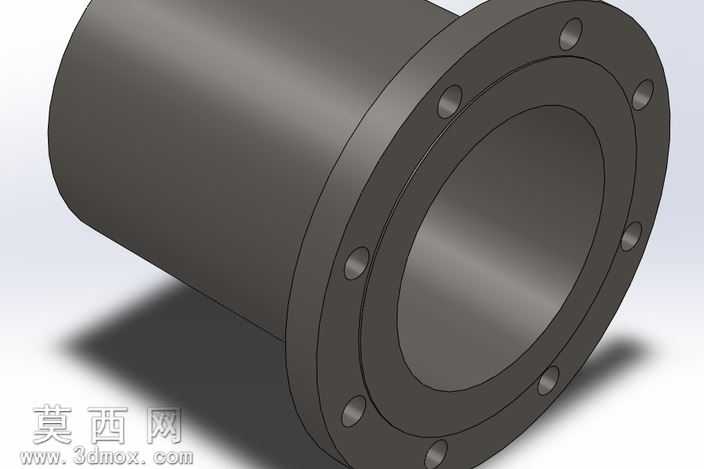

本模型为遵循ASMEB16.5标准设计的压力容器配套法兰连接筒体构件，整体采用三维参数化建模方式完成，建模过程中严格对齐压力容器行业的尺寸规范，对法兰端的螺栓孔分布、筒体壁厚、法兰密封面结构均做了精准的参数约束，确保模型可直接用于后续的工程校核与装配模拟。模型渲染阶段采用哑光深灰金属材质，模拟压力容器常用的碳钢基材质感，通过环境光遮蔽效果强化构件的结构层次感，清晰呈现法兰端与直筒段的衔接过渡特征，螺栓孔的沉台结构、筒体内壁的光滑曲面、法兰端面的加工平面都在渲染效果中得到直观体现。结构设计上，构件一端为带均匀分布螺栓孔的圆形法兰盘，螺栓孔沿法兰圆周等距排布，孔位公差符合ASME标准的装配要求，法兰与筒体的衔接处做了圆弧过渡处理，可有效降低承压状态下的应力集中风险；另一端为等径直筒段，筒体内外壁保持同轴度设计，内壁光滑无凸起结构，适配压力容器内部介质流通的需求，整体结构无冗余特征，完全匹配压力容器的实际连接使用场景。设计思路围绕压力容器的实际装配需求展开，建模初期先梳理ASMEB16.5标准中对应压力等级的法兰尺寸参数，确定法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰厚度等核心参数后，先绘制法兰端的二维草图，通过拉伸特征生成法兰基体，再绘制筒体截面草图，通过凸台拉伸生成直筒段，随后对衔接位置添加圆角特征完成应力优化，最后通过圆周阵列特征生成所有螺栓孔，建模全程保持参数关联，后续可根据不同压力等级、不同公称通径的需求快速调整参数生成适配型号。模型完成后通过渲染工具添加金属材质与光影效果，还原真实构件的视觉质感，可用于压力容器装配演示、结构教学、工程方案展示等多个场景，模型结构严谨，特征清晰，无几何错误，可直接导入各类三维工程软件进行后续的仿真分析或装配对接。
