车辆梁前轴成型模具三维结构设计

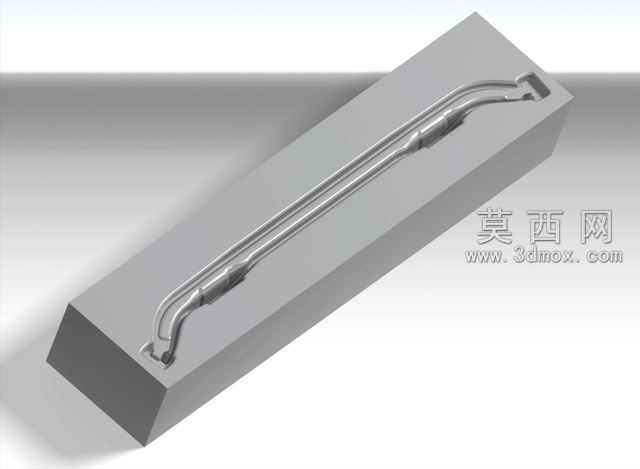

本模型为车辆梁前轴成型用模具三维结构，建模过程中优先采用参数化特征建模逻辑，首先完成模胚基体的实体构建，以长方体基准特征为载体，精准定位模腔的排布位置，确保模腔整体与模胚边缘的壁厚均匀，满足模具生产过程中的强度与散热需求。模腔部分完全匹配梁前轴的外部轮廓形态，针对梁前轴两端弯折、中间长直杆身的异形结构，采用曲面缝合与实体切除结合的方式完成型腔加工特征构建，完整还原梁前轴的弯折弧度、杆身粗细过渡、端部连接结构的成型细节，保证后续注塑或压制成型过程中产品轮廓的精度。模型结构上区分了动模与定模的贴合面，分型面沿着梁前轴的最大轮廓边线进行延伸设计，避免出现倒扣结构导致的脱模困难，同时在模胚对应位置预留了标准模架的安装定位特征，方便后续对接通用模架组件完成整模装配。渲染环节采用金属模具钢材质赋予模胚部分，调整材质的粗糙度与反光度参数，还原模具钢材经精加工后的哑光金属质感，模腔内部的成型面设置略高的反光参数，体现型腔抛光后的表面精度，整体渲染采用斜向打光方式，清晰呈现模腔的深度变化与轮廓细节，直观展示模具的成型结构特征。设计思路围绕梁前轴的批量生产需求展开，在保证成型精度的前提下尽可能简化模胚的多余结构，降低模具的加工成本与材料消耗，模腔的排布采用单型腔设计，适配梁前轴这类长尺寸结构件的成型工艺要求，避免多型腔排布导致的流道过长、成型压力不均问题，同时在模体对应位置预留了冷却水道与顶针孔的设计空间，为后续的模具细节深化提供基准参考，整体结构符合轴类车辆零部件成型模具的常规设计规范，可作为同类模具设计的参考案例使用。
