开源遥控航模发射机手柄结构设计

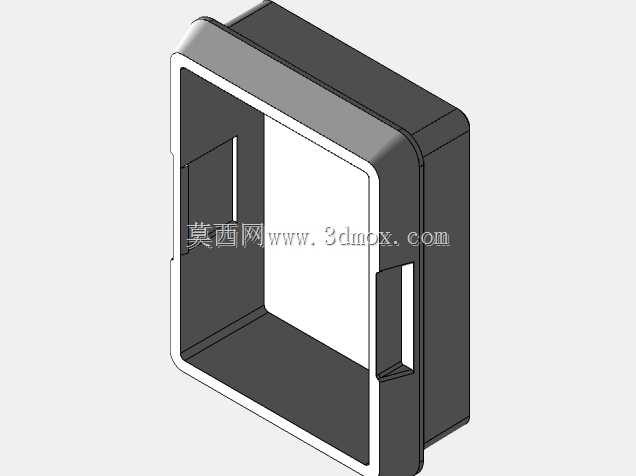

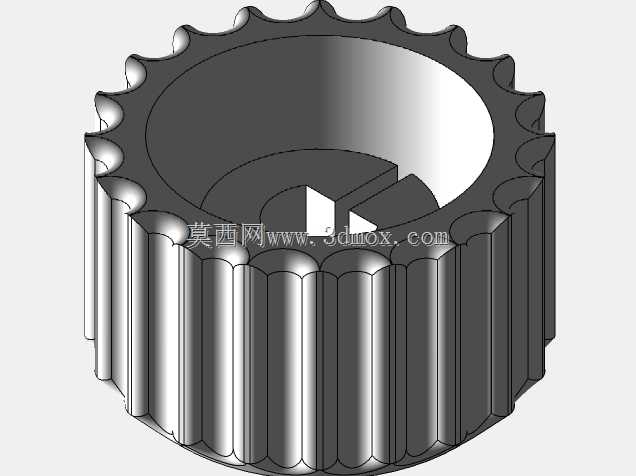

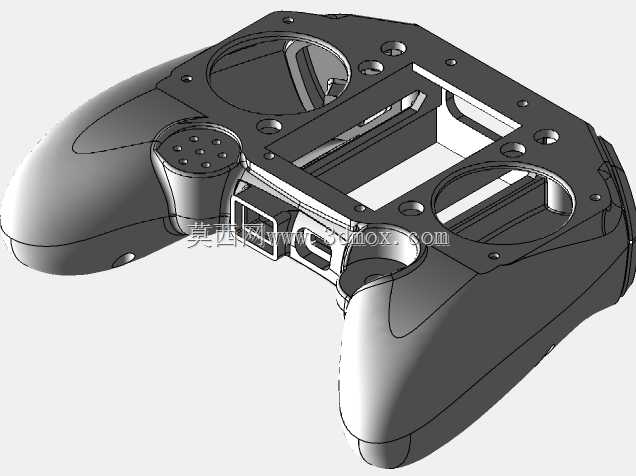

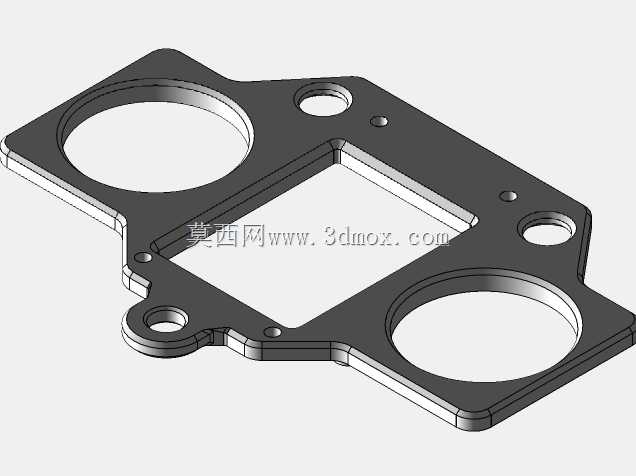

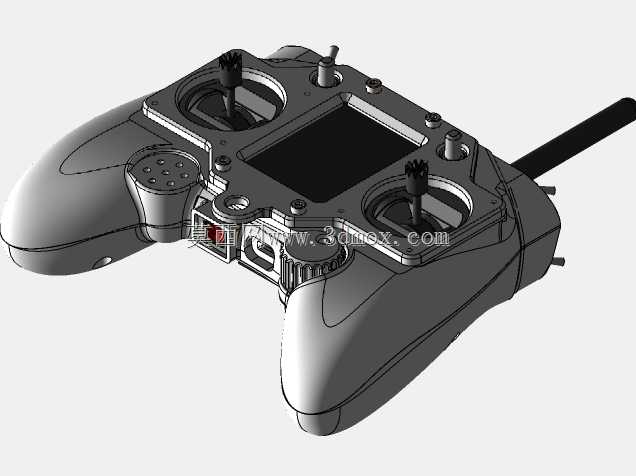

　　这套三维结构围绕航模、小型无人载具以及DIY遥控设备的地面操控终端展开，核心是一台双手握持的RC发射机。整机采用类游戏手柄的人体工学轮廓，左右握把向下延伸并做饱满弧面收束，长时间握持时掌心能够贴合握把外侧曲面，拇指自然落在双摇杆区域，食指与中指可搭在握把前缘的微调、开关位置，避免传统方正遥控器长时间持握时掌部悬空的疲劳问题。整机布局以正面操控面板为核心，左右对称布置两组高精度摇杆，摇杆周边预留安装沉台与固定孔位，可适配不同行程、不同回中结构的摇杆总成；面板中央预留矩形显示屏安装窗口，窗口四周设计连续边框与螺丝柱，用于嵌入参数显示屏幕，实时回传载具状态、通道数值与链路信息。面板上部与侧部分布多组旋钮、拨动开关和按键座，

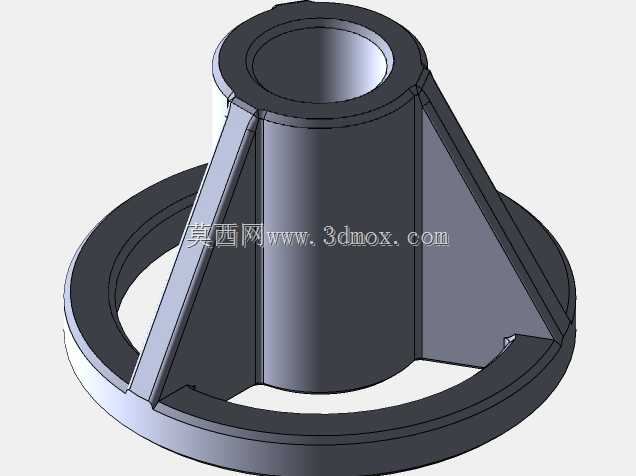

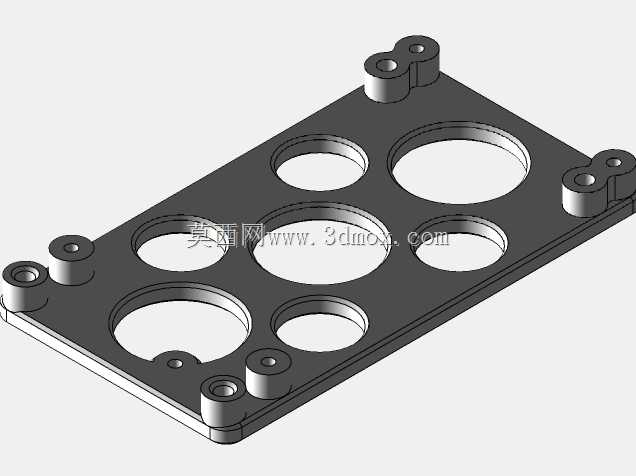

　　分别对应通道正反、模式切换、参数微调与功能触发，操控件的排布遵循拇指与食指可快速触达的原则，高频操作件集中在摇杆周边，低频设置件布置在面板上沿，减少飞行操作中手指大范围移动。机身右侧延伸出天线安装座，杆状天线从侧上方伸出，结构上预留铰接与走线空间，可调整天线朝向以优化射频信号方向，避免握持手部遮挡天线。机身内部在握把与面板下方划分出电路板仓、电池仓与接线通道，壳体四周布置加强筋与螺丝柱，既承载主控板、射频模块、供电单元，也为上下壳合模提供锁附点位；握把内部的空腔可容纳电池与配重件，通过调整内部器件分布让整机重心落在双手握持区域，降低手腕承重。面板下方设置滚轮与接口区域，可用于菜单滚动、参数确认以及外部调试连接，接口周边做凸边防护，

　　减少插拔时对壳体的磨损。从安装边界来看，整机外轮廓适配成年人双手持握尺寸，握把间距、摇杆中心距与拇指活动范围相互匹配，所有操控件的顶端高度均控制在面板上方合理区间，既保证拨动行程，又避免收纳时与包袋内壁磕碰。壳体分模线沿机身侧部走向，外观面保持连续流畅，内部筋板同时承担防变形与器件定位作用，屏幕窗口、摇杆开孔均预留装配间隙与密封台阶，方便后续加装防尘面板。该结构可直接用于开源遥控发射机的样机制作，覆盖多旋翼无人机、固定翼航模、遥控车与小型机器人的操控场景，建模过程中完整保留了各操控件的装配关系与内部容纳空间，结构工程师可在此基础上调整握把曲率、增减开关通道或更换屏幕规格，硬件开发者也能依据壳体孔位与螺柱布局排布电路板与供电模块，完成从原理验证到实物落地的结构衔接。
