圆柱工件圆心快速定位探测工装

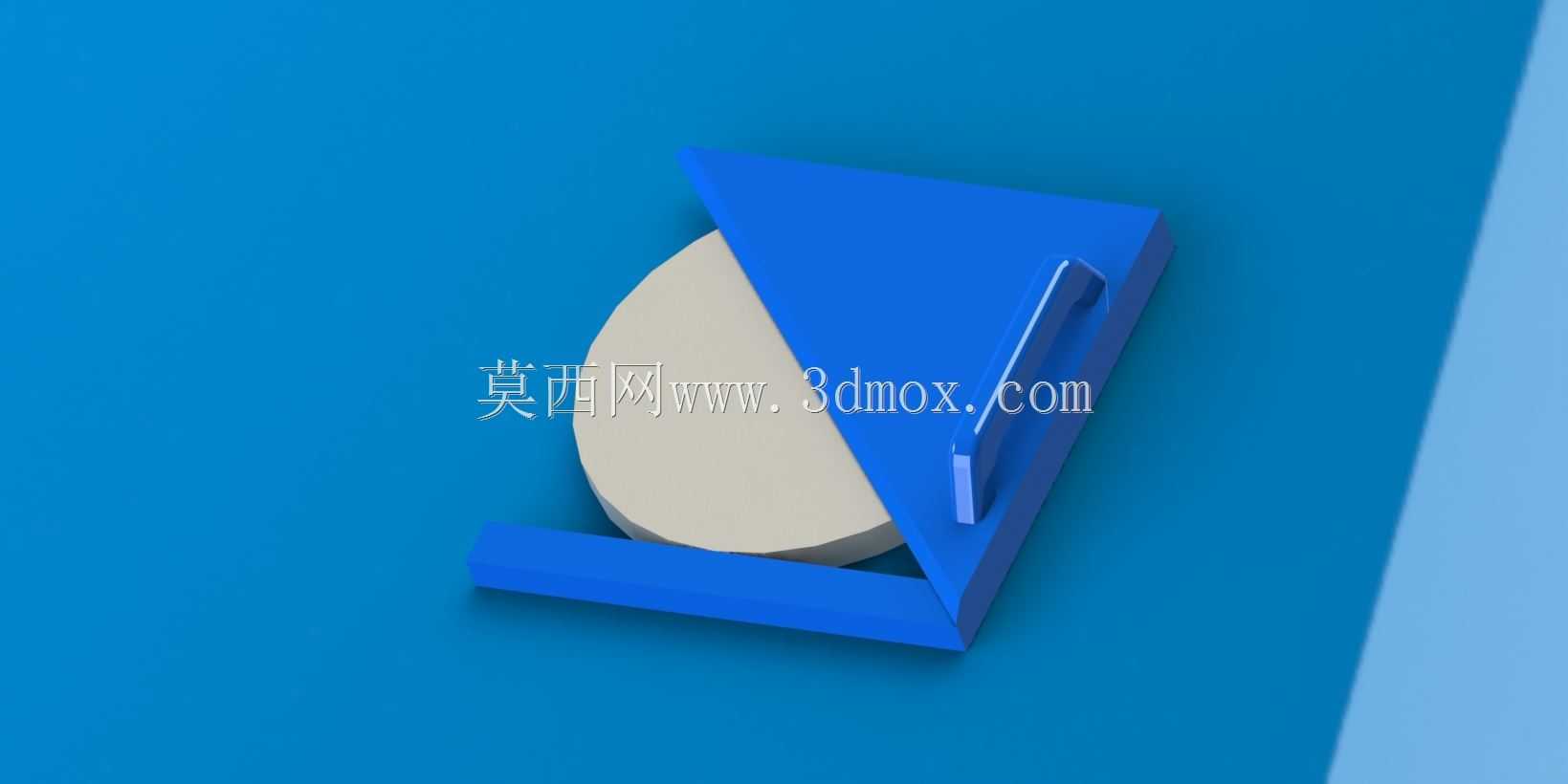

　　在常规机加工、钳工划线以及车间装配环节，圆形坯料的圆心找正一直是占用工时较多的琐碎工序。面对锯切下料后的圆钢、铸锻毛坯端面、法兰盘半成品这类没有预制中心孔的回转件，操作工往往要反复搬动高度游标尺、多次试划十字线再凭经验修正，不仅效率低，不同人员操作还会带来明显的划线偏差。这套中心探测工装正是针对这一场景开发的便携式定位辅具，整体结构由跨置式长梁、贴合基准边以及中部凸起的导向把手构成，使用时直接将梁体骑放在圆柱端面上，依靠两条平行的下沿边同时接触圆柱外圆轮廓，借助几何对称关系即可快速锁定圆心所在位置，省去反复测量与对线的步骤。

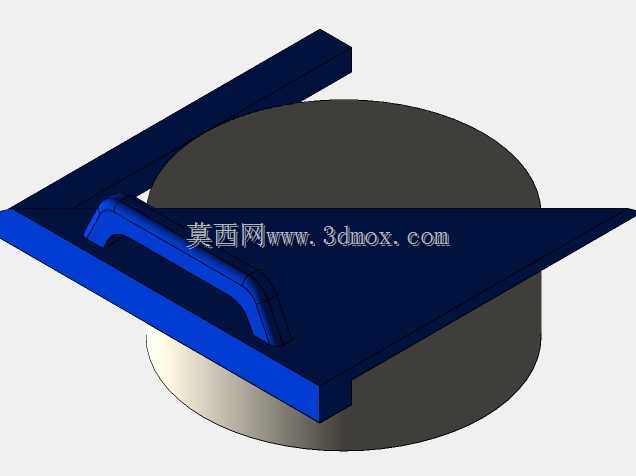

　　从结构布局来看，工装主体采用一体式长条形板梁设计，梁体下方开出与圆柱上轮廓适配的跨距空间，两侧平直支承边在落料后需保证共面度与平行度，这样压在圆柱端面上时，两支承点能够稳定贴合外圆母线，不会因端面轻微倾斜而出现单侧虚接。梁体中段向上隆起的弧形把手并非单纯的握持造型，其内部对应位置预留了划线或冲打导向通道，当工装在圆柱端面上摆正后，操作者可沿把手处的基准槽直接划出中心线，或用样冲在导向位置轻点出中心眼，后续车床顶针、钻床中心钻都能以此为基准快速对位。把手的隆起高度经过人机操作校核，手掌抓握时梁体不会与手背干涉，搬动和按压施力都比较顺手。

　　设计过程中优先考虑了车间现场的粗放使用条件。板梁主体选用厚度均匀的结构钢板焊接或整体铣削成型，受力方向沿梁的长度方向分布，按压找正时横梁承受的弯矩较小，长期使用不易产生挠曲变形。两支承工作边做了倒角与淬硬处理，避免频繁磕碰毛坯棱角后出现卷边、塌角，保证接触基准长期可靠。梁体表面采用醒目的工业蓝色涂装，在机床台面、工具柜混杂的车间环境中容易辨认，也能在一定程度上起到防锈标识作用。与圆柱接触的部位没有多余的突出紧固件，工件端面残留的切屑、切削液不会卡在配合缝隙里，现场用棉纱一抹即可清理，维护十分简便。

　　工装的适用范围围绕常见中小尺寸圆柱坯料设定，梁的跨距覆盖车间常规轴类、盘类零件的直径区间，过小的销轴类零件可直接用样板或V形铁找正，过大的重型辊坯则适合采用专用划线平台，本工装聚焦的正是批量最大、人工找正频次最高的中等直径回转件。外形尺寸上，长梁整体呈扁平伸展形态，闲置时可平放在工具柜抽屉或工位搁板上，不占用立体空间；工作状态下梁体横跨圆柱上方，下端两支承边落在外圆两侧，上部把手高出端面一段距离，周围不需要预留额外的安装地基，也不用连接气源、电源，完全靠手动放置即可完成操作，属于典型的无动力钳工辅具。

　　实际使用流程贴合车间作业习惯：先将圆柱坯料平稳放置在工作台或料架上，擦净端面与外圆接触带的氧化皮和切屑，再手持把手把工装跨放到圆柱上方，让两支承边同时贴靠外圆，轻微左右推动梁体，凭手感确认两侧接触均匀无晃动，此时梁体中部的导向位置便与圆柱轴线在端面上的投影重合，随即用划针沿基准槽划出直线，将工装转过约九十度重复一次操作，两条十字线的交点就是圆心，需要打中心孔时直接在交点处冲样冲眼即可。相比传统的高度尺多次试凑法，这套方式对操作技能的依赖度大幅降低，新入职钳工经过简单示范就能掌握，批量下料后的圆坯找正工时可明显压缩，且不同人员划出的中心位置一致性更好，为后续车床装夹、立式钻床加工中心孔提供了稳定的工艺基准。

　　结构细节上，梁体与把手的过渡处采用大圆角衔接，既避免应力集中在长期按压中产生裂纹，也消除了锋利棱角，手持搬运时不易划伤。支承边的宽度经过权衡，过窄会压伤较软的有色金属坯料表面，过宽则在毛坯外圆存在氧化皮凹凸时难以贴合真实轮廓，最终选取的宽度既能保证接触强度，又能适应铸锻毛坯的轻微表面缺陷。整套工装没有活动配合面，不存在卡滞、磨损后间隙超差的问题，使用寿命主要取决于支承边的磨损情况，而该部位经过表面硬化处理，正常车间使用条件下可长期保持精度，适合作为机加工班组的常备通用辅具配置。
