多孔定位柔性焊接作业平台结构

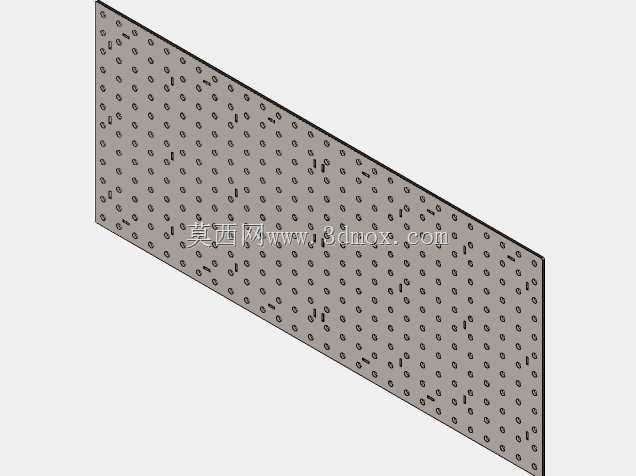

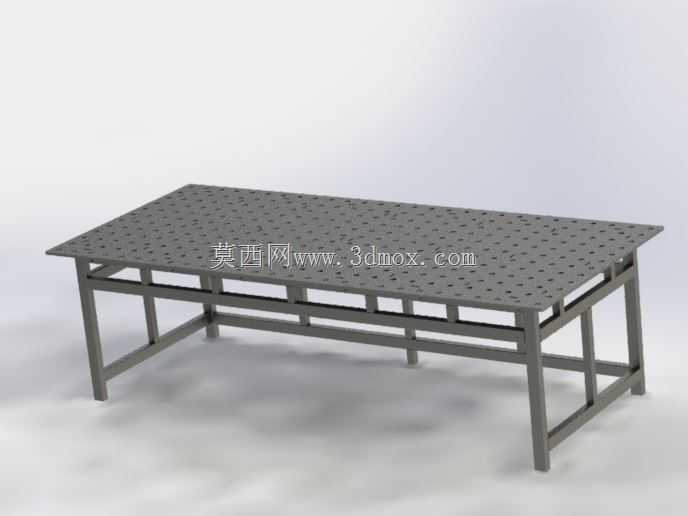

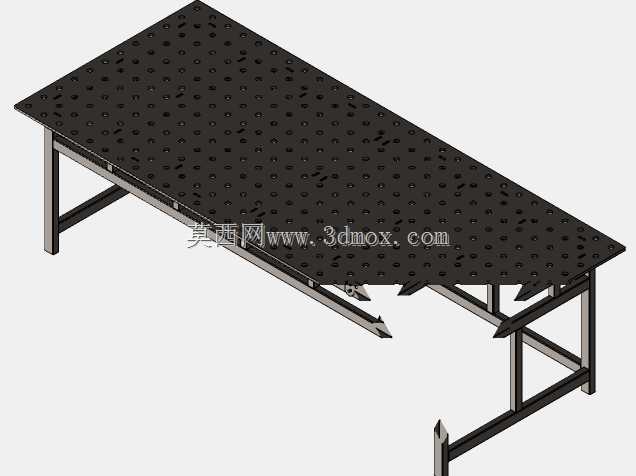

　　这套三维结构呈现的是车间铆焊工序中常用的多孔定位焊接作业台，整体由带密集阵列孔的厚台面与方管焊接框架组成，主要承担工件组对、临时装夹、手工焊接、小部件拼装以及检测基准承载等任务。台面采用规则分布的圆孔阵列，孔位沿长度和宽度方向重复布置，能够配合快速销、压紧器、角尺定位块、挡块和专用夹具使用，使不同外形的焊件在不重新制作固定胎具的情况下完成定位。相比整块平面工作台，多孔台面在夹具布置上更加灵活，工人可以根据焊缝位置、工件轮廓和压紧需求选择孔位，避免夹具与焊枪路径发生干涉。

　　从实际使用场景看，这类平台常见于钣金件、机架、管材支架、小型设备底座和钢结构组件的试制与小批量生产。工件上台后，先以台面作为水平基准，再通过定位销限制横向和纵向位移，压紧器将工件贴紧台面，随后进行点焊固定。台面孔阵也为异形件提供了多点约束位置，尤其适合多品种、换型频繁的车间。焊接过程中产生的飞溅、焊渣和打磨碎屑可通过孔位下落或集中清理，减少平面台面上杂物影响定位精度的问题。台面边缘保留一定实体宽度，既提高整体刚性，也便于在侧边安装辅助挡块或夹持工具。

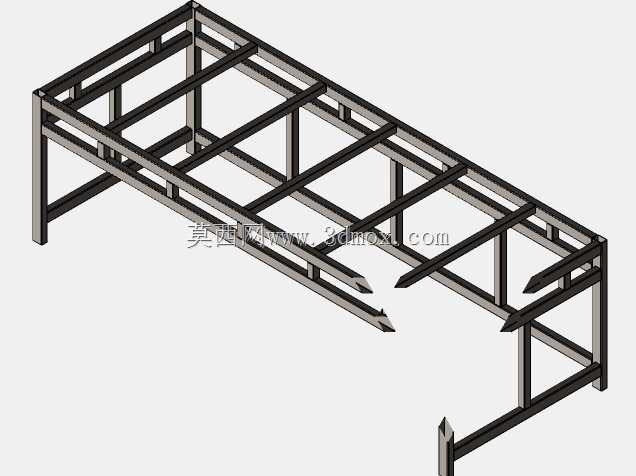

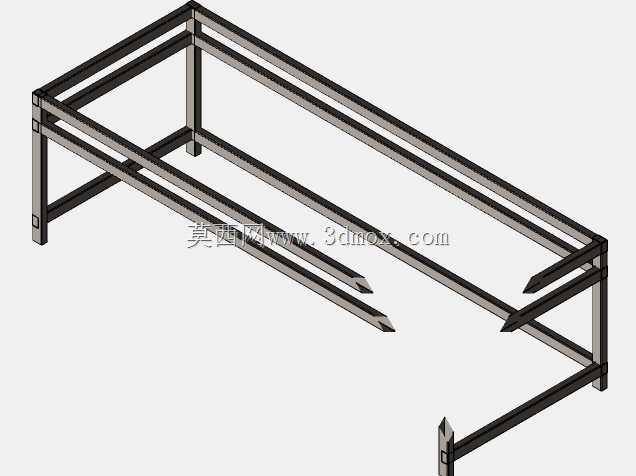

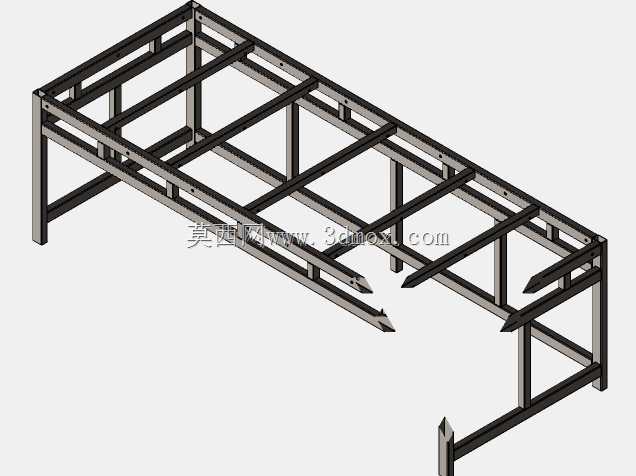

　　框架部分采用矩形管材构成腿柱、纵梁和横梁，腿部分布在台面四角及中间支撑位置，形成稳定的多点承载结构。长向框架设置多道横向联系梁，可降低厚台面在集中载荷下的挠曲；下部横杆同时起到增强腿柱抗侧移能力的作用，使平台在工件搬运、夹具压紧和轻微敲击校正时保持稳固。腿柱底部形成平直落地支撑面，现场可通过调整垫铁或地脚螺栓进行水平校正。对于需要频繁移动的工位，也可在该结构基础上加装脚轮，但承载能力和稳定性需重新校核。

　　设计思路上，台面孔距、孔径和边距需要围绕通用夹具规格统一考虑。孔距过小会削弱台面截面并增加加工量，孔距过大则会降低定位分辨率；孔径需与常用定位销配合，保证插拔顺畅同时减少间隙。台面厚度直接影响抗冲击、抗弯和反复装夹后的耐久表现，框架梁的截面则根据最大工件重量、集中载荷位置以及操作人员施压工况确定。模型中台面与下方支撑梁形成连续接触，有利于把焊接热影响和工件载荷传递到整体框架，而不是让薄板单独受力。

　　外形边界方面，平台呈长方形布置，长度方向适合放置长杆件和框架类焊件，宽度方向保留工人靠近操作的空间。台面高度以常规手工焊接和装配姿势为依据，过低会增加弯腰负担，过高则影响压钳发力和大件摆放。四周腿柱向内收进，可减少人员靠近时脚部碰撞；台面外伸边缘则为夹具、电缆和接地装置留出操作位置。安装时需确认地面承载能力，平台就位后先调整四角高度，再检查中间支撑是否贴合，最后紧固地脚或固定垫铁。

　　在结构建模时，台面孔阵适合用特征阵列方式建立，便于后续调整孔距、孔径和边距；框架管材应按实际中心线和截面尺寸搭建，重点保证腿柱、纵梁、横梁之间的连接关系清晰。焊接连接处可根据工艺需要补充角焊缝或加强板，台面与框架的连接面也应体现可拆卸或焊接固定两种方案的差异。对于选型人员而言，该模型可直接用于工位布局、夹具方案验证、平台尺寸确认以及人机操作空间检查，也能作为自动化焊接工位中机器人外围变位台、人工补焊台和组对胎架的基础结构参考。
