指针式万用表刻度盘替换面板

　　在常规电气检修与实验室计量场景里，指针式万用表的读数面板长期暴露在油污、粉尘与频繁擦拭环境中，原有印刷刻度容易出现磨白、断线、字符脱落等问题。指针偏转仍保持正常时，直接更换整台仪表并不经济，重新制作一块贴合原表弧度的刻度盘，就能恢复清晰读数。该作品围绕Statron tg30/1指针表的表盘区域展开，还原了弧形刻度线、量程字符、单位标识与安装孔位，可作为粘性纸打印替换件使用。

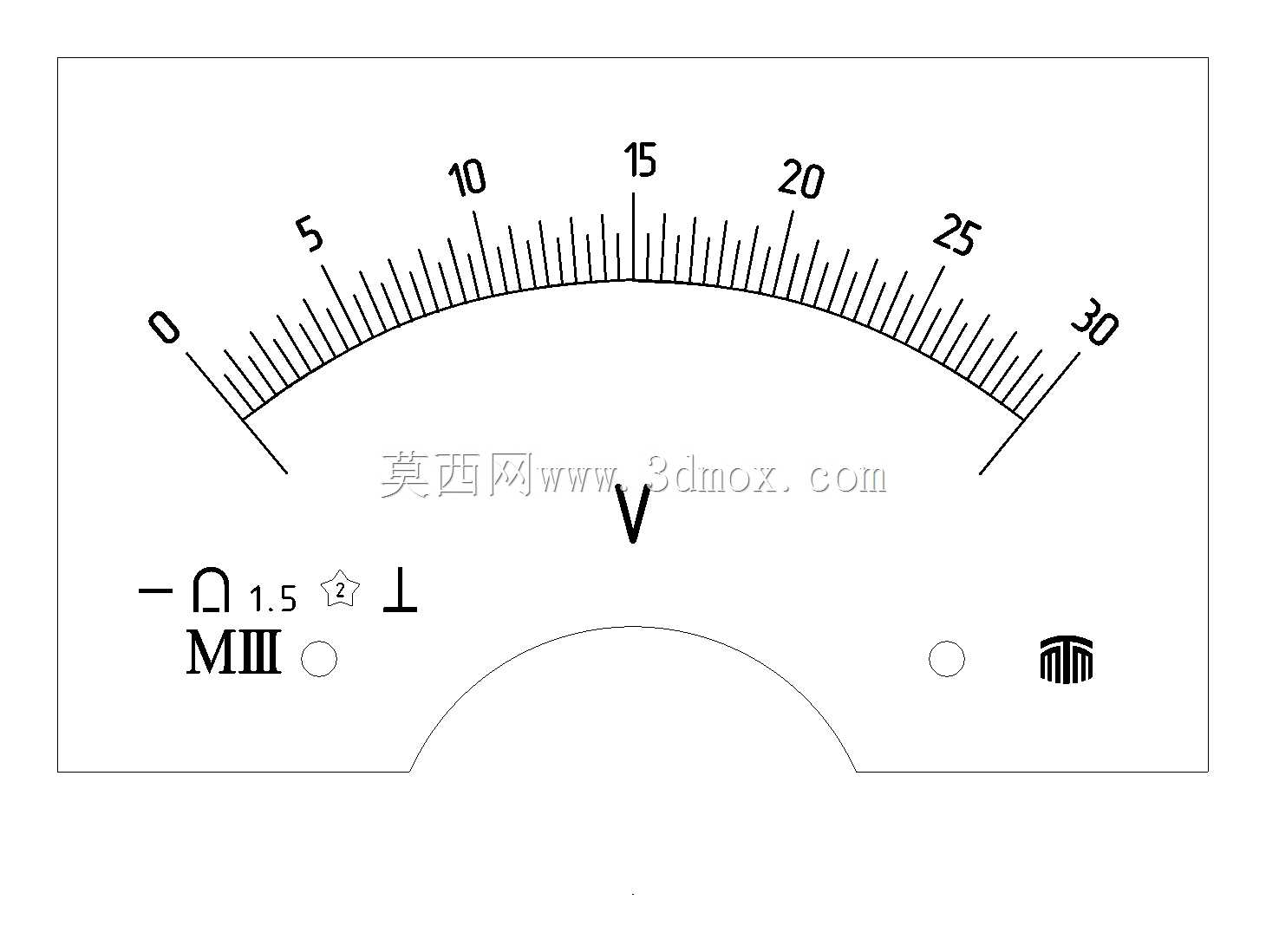

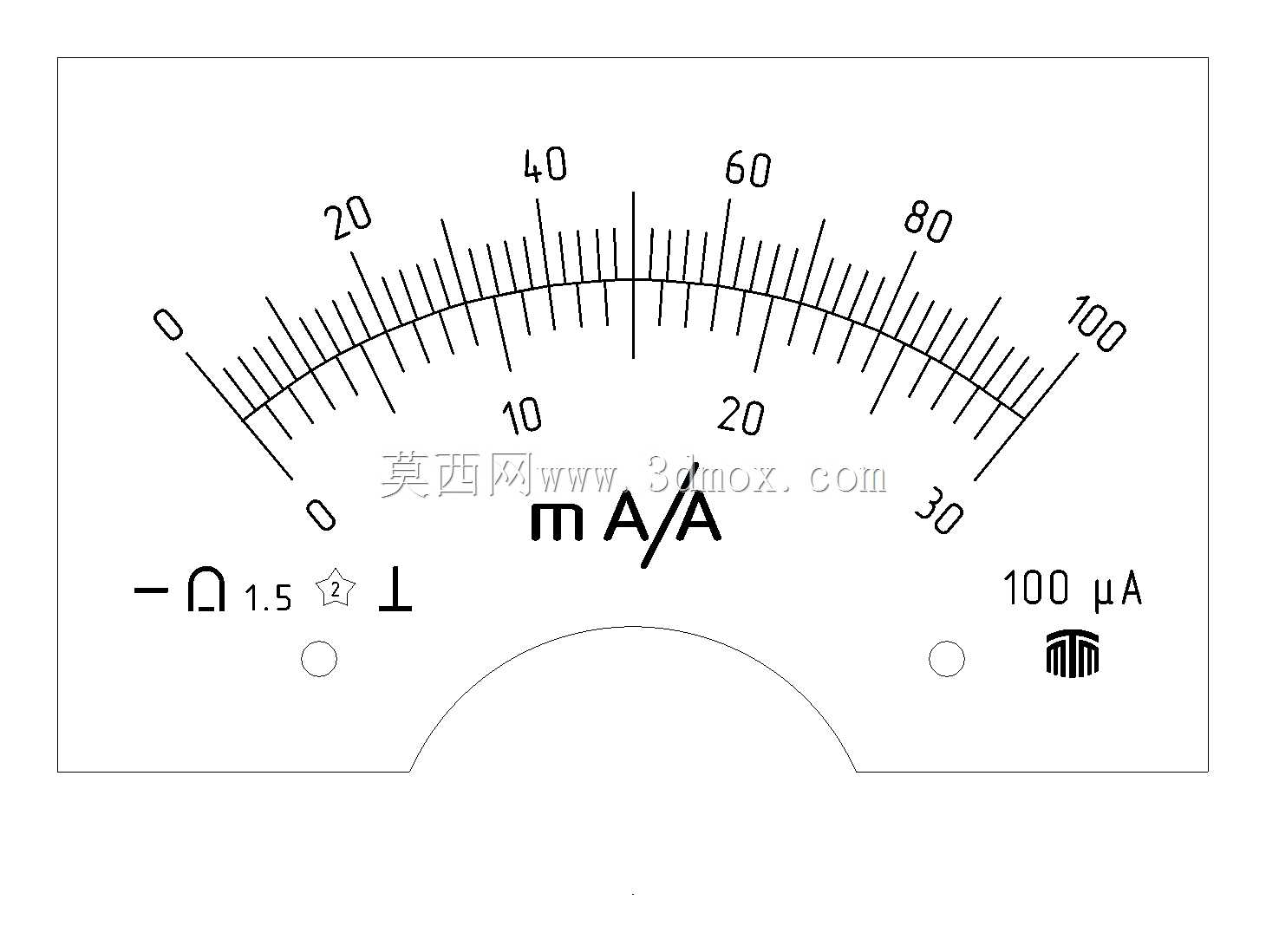

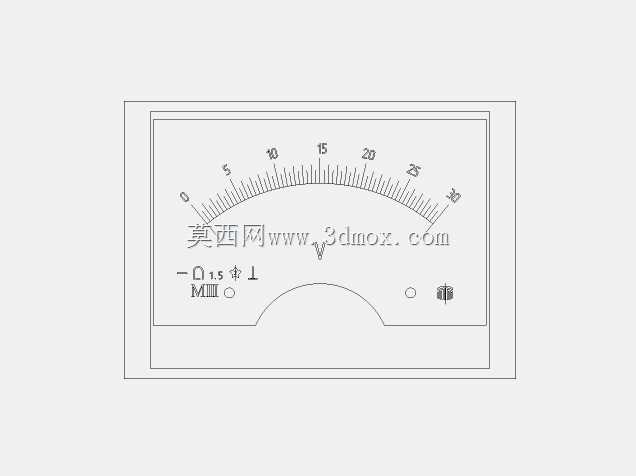

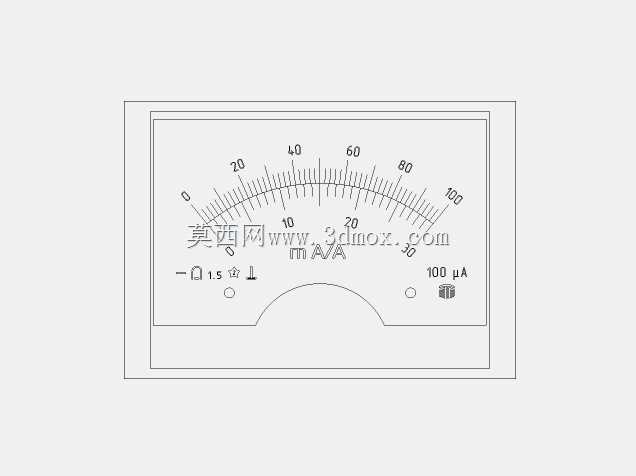

　　从读数逻辑看，表盘采用上弧长刻度与下弧短刻度配合的布局。上排主刻度从0延伸至100，每10个单位设置长刻度线，其间细分十小格，配合不同量程开关可换算电流、电压读数；下排辅助刻度覆盖0至30区间，用于电阻或低量程挡位的判读。面板中央标注mA/A，明确电流测量属性，右下角设置100μA标识，对应表头满偏电流参数；左侧布置负号、欧姆符号、1.5等级标记、星形符号与接地标识，分别对应极性、电阻测量、准确度等级与绝缘相关提示。

　　结构设计上，刻度盘并非简单平面贴图。指针表观察窗下方的表盘需要沿表头机构轮廓形成让位，面板下半部开出大尺寸半圆形缺口，避开指针轴座、张丝组件与磁钢外围结构；左右两侧保留小圆孔，用于与表壳内部定位柱或压片配合，防止纸张受温湿度影响后移位。弧形刻度的圆心必须与指针转轴重合，建模时先依据原表扫描图确定回转中心，再按角度等分绘制长短刻度，避免打印后出现指针末端与刻度线错位。

　　实际替换时，先拆开表壳玻璃压框，取下旧表盘并清理底板残留胶层；将新面板按相同轮廓打印在带背胶的哑光贴纸上，哑光面可减少车间顶灯在玻璃上形成的反光。粘贴前以两个安装孔和半圆缺口为定位基准，先固定一侧再逐步抚平，防止气泡 trapped 在纸与金属底板之间。若用于高频振动的配电巡检环境，可在贴纸表面覆一层薄透明聚酯膜，提升耐磨与耐擦拭性能。

　　尺寸边界方面，面板宽度需控制在原表壳内框以内，左右预留压条遮挡边；上部弧形刻度区落在观察窗可视范围内，下部缺口半径以不触碰指针平衡锤为限。刻度线长度按层级区分：整十刻度最长并配数字，五单位刻度居中，单单位刻度最短，使操作者在手持快速测量时也能迅速捕捉主刻度。字符高度与笔画粗细兼顾近看精度与远距可读性，数字沿弧线法线方向排布，保持与指针摆动方向一致。

　　该类替换面板适用于维修车间、电工实训台、老旧测试仪器复原以及教学演示设备维护。建模过程中保留符号与刻度的相对位置，也便于后续派生不同量程版本：只需调整数字标注与满偏换算关系，基础轮廓、孔位和缺口均可复用。对三维从业者而言，重点不在复杂曲面，而在二维工程标注与实体安装边界的精确对应——任何刻度中心偏移、孔距误差或缺口干涉，都会直接影响仪表读数与装配可行性。
