工业现场多按键操作控制台结构设计

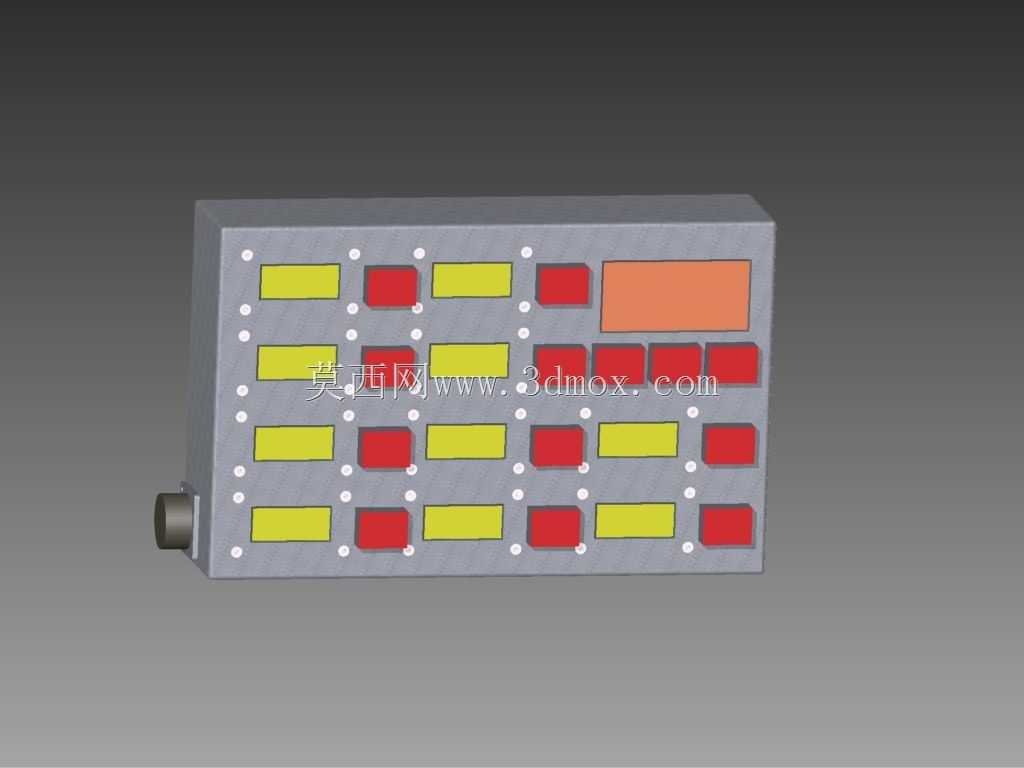

　　这套操作控制台结构面向工业现场的人机交互需求，整体采用矩形箱体式布局，面板上密集布置多组黄、红两色功能按键与一块橙色显示区域，左侧伸出圆柱形接口，用于线缆接入或信号连接。从实际使用场景看，这类装置常布置在设备旁、操作台面上或通讯机柜附近，操作人员通过按键向被控系统发送指令，显示区域则反馈状态信息，承担现场参数设置、模式切换、信号确认等工作。

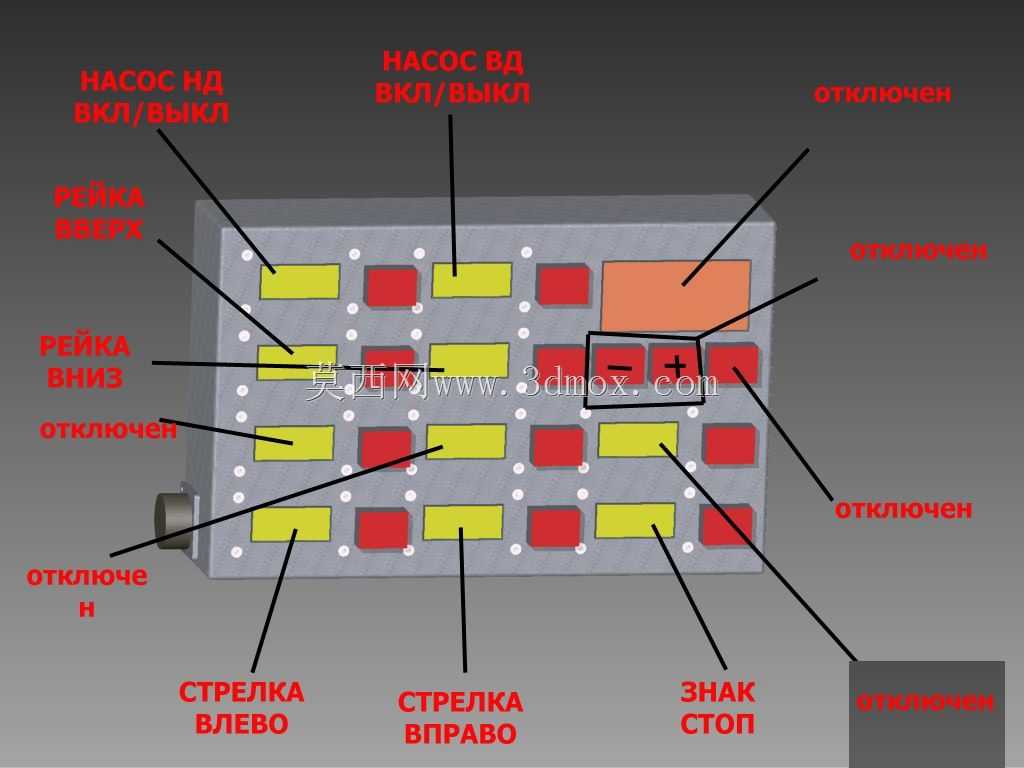

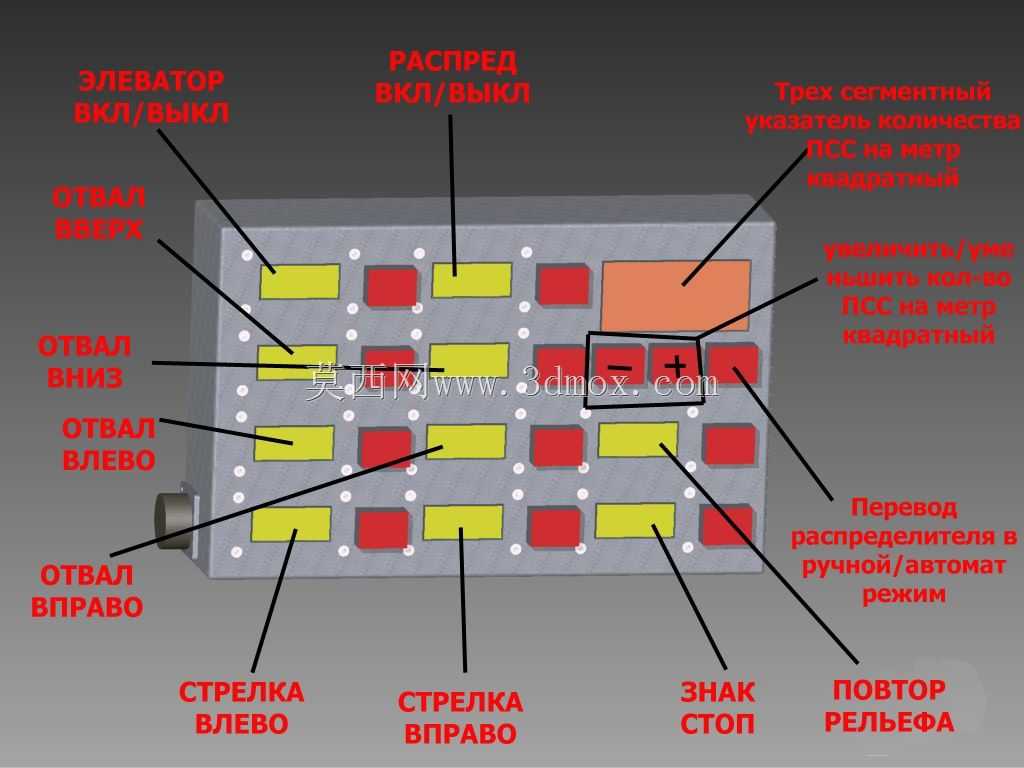

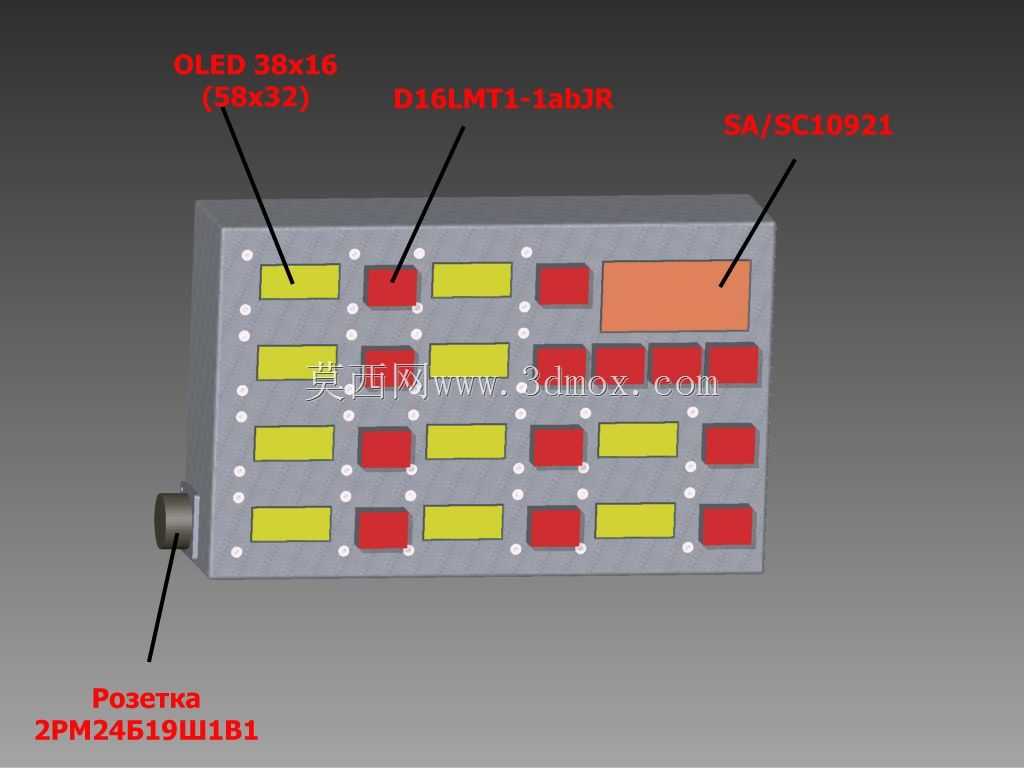

　　面板设计是该结构的核心。按键按行列规整排布，不同颜色用于区分功能组别：黄色按键可对应常用操作或状态选择，红色按键多用于停止、复位、报警确认等高优先级指令，橙色区域作为显示或提示窗口，便于操作人员快速识别。按键周围预留均匀的安装孔位，既保证面板固定可靠，也为内部电路板、按键支架和接线留出装配空间。建模时需重点核对按键中心距、面板开孔尺寸与箱体壁厚，避免出现按键干涉、拆装空间不足等问题。

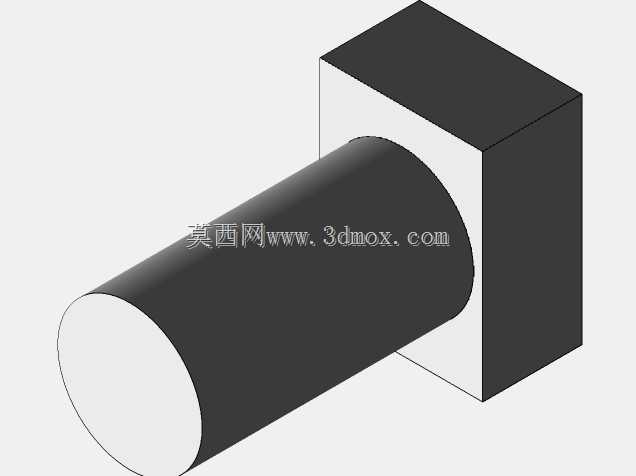

　　箱体部分采用近似长方体的封闭壳体，边角处理简洁，适合钣金折弯或塑料壳体成型。壳体不仅为内部电气元件提供防护，也能在车间多尘、轻微振动的环境下减少外界对按键和接线的影响。侧面圆柱形接口应与箱体内部走线空间连通，接口外径、伸出长度和安装位置需结合线缆弯曲半径确定；若用于固定安装，还应在箱体底部或背部预留安装耳、螺钉孔等结构，保证与支架或台面连接稳固。

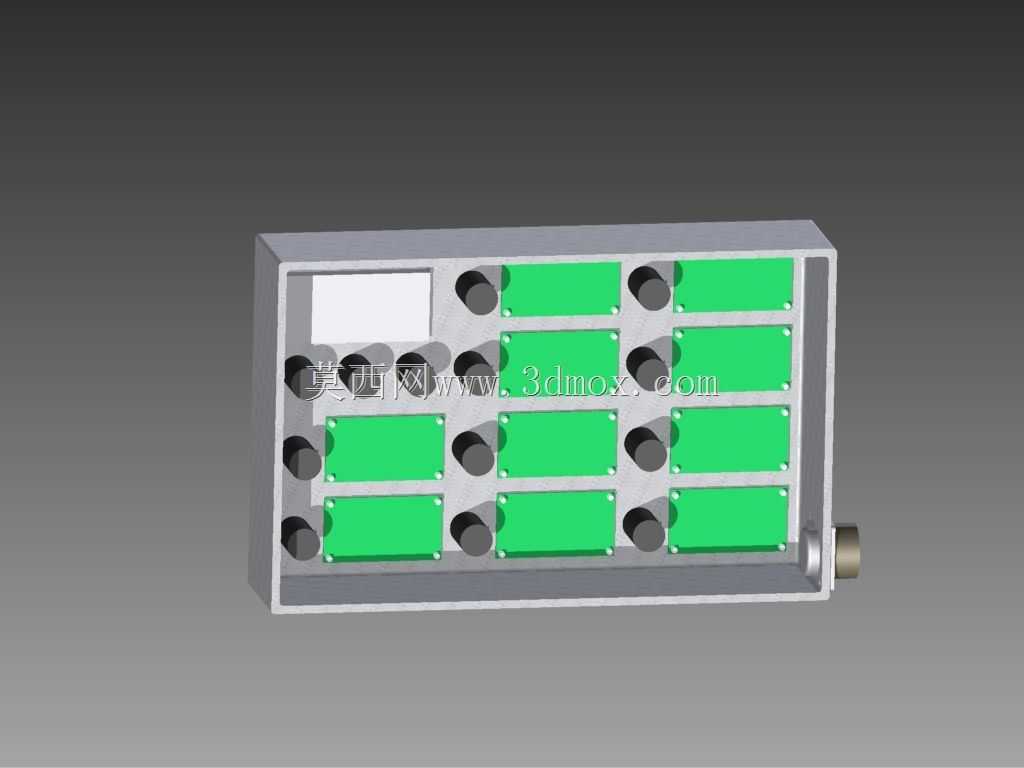

　　从安装边界看，控制台整体占地较小，正面操作区域需保留足够的手指按压空间，后方和侧方应留出接线与维护距离。面板倾斜或竖直安装时，按键高度差不宜过大，显示区域应处于操作人员视线容易覆盖的位置。箱体内部可按功能划分为按键板区、显示区和接线区，强弱电若同箱布置，应通过隔板或走线槽保持合理间距，减少信号干扰。

　　结构设计思路上，该模型强调功能分区清晰与装配工艺可行。外观没有复杂曲面，主要特征集中在面板开孔、按键阵列、显示窗口和侧部接口，适合通过参数化方式完成阵列布局，再针对个别功能键进行尺寸调整。壳体拆件时应考虑上盖与底座的连接方式，可采用螺钉紧固或卡扣加螺钉的组合，既满足日常防护，又方便检修内部电路板。对于批量生产，面板文字、颜色标识可通过丝印或双色按键实现；对于小批量设备配套，则可保留模块化按键座，便于更换不同功能开关。

　　在通讯及设备控制场景中，这类控制台并不追求复杂外观，而重视操作准确性、识别效率和维护便利性。三维建模过程中，应把按键行程、接口配合、箱体内部元件包络以及安装固定面作为检查重点，确保数字模型既能表达外观形态，也能直接服务于结构评审、加工出图和现场安装。
