电梯瞬时安全钳提拉制动结构

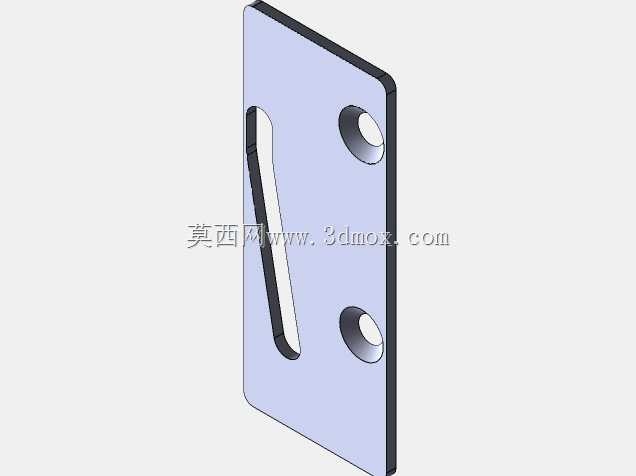

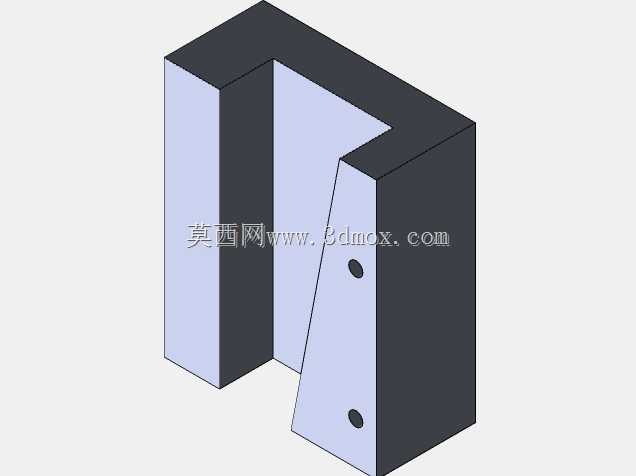

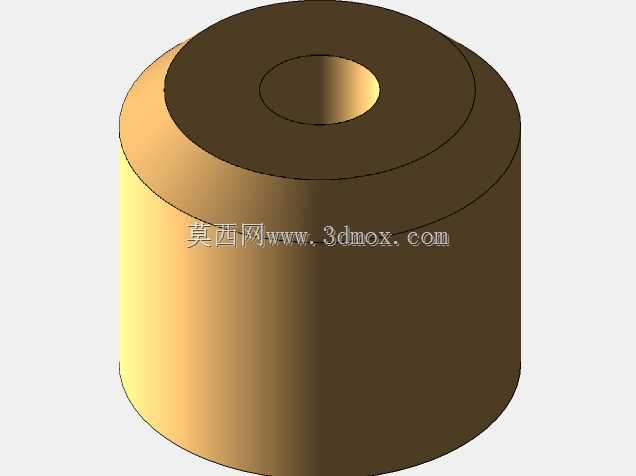

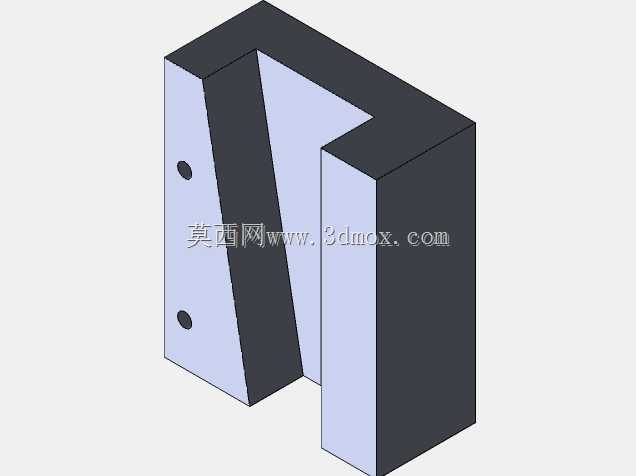

　　这套结构围绕电梯轿厢在导轨侧的超速保护需求展开，核心是把限速器传来的提拉动作转化为钳体对导轨的快速夹持。现场布置时，安全钳通常成对安装在轿厢架下梁两侧，导轨从钳体开口中穿过；正常运行状态下，夹持元件与导轨工作面保持均匀间隙，轿厢上下行不会产生刮擦，也不会因导轨接头、安装偏差或轻微振动而误触。模型中U形钳座承担主要承载，两侧立面形成稳定受力框架，中间活动楔块、提拉连杆和弹性件组成动作链路，外部轮廓虽然紧凑，但内部留出了楔块上行、夹紧和自锁所需的运动空间。

　　从功能逻辑看，瞬时式安全钳强调动作直接、夹持迅速。限速器触发后，提拉机构带动活动楔块沿斜向导向面移动，楔块与导轨侧面接触后继续被曳引运动带入楔形间隙，接触压力迅速升高，最终通过摩擦使轿厢减速并制停。钳座的槽口宽度、楔块角度和接触面位置需要共同匹配导轨规格：间隙过小，安装公差容易造成拖磨；间隙过大，动作行程增加，响应滞后。模型在这些边界上保留了较清晰的几何关系，设计人员可以直接观察钳体开口、导轨通过区域、楔块初始位置以及提拉件摆动方向，也能据此核对与下梁、连接板和周边紧固件的干涉情况。

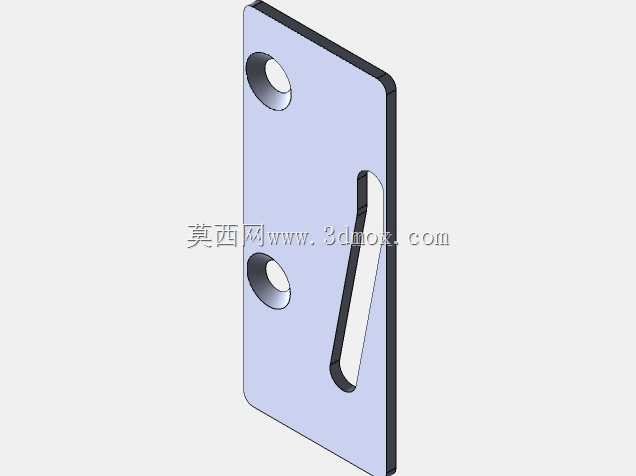

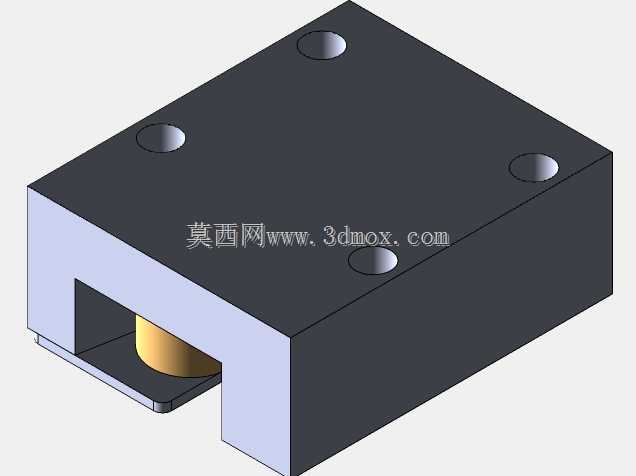

　　结构设计上，钳座采用近似箱形的块状本体，厚壁立面承受夹紧时的张开力，底部和侧面的安装孔用于与轿厢架固定。活动部件位于钳体中部，提拉端外露，便于与联动杆或提拉板连接；侧面的孔位既考虑装配，也为检修时观察、复位和紧固件操作留出空间。楔块工作表面是制动性能的关键，实际工程中会根据导轨硬度、摩擦系数和额定载荷选择合适的材料与热处理方式，三维结构阶段则重点保证楔块在导向槽内运动平顺，不出现偏载、卡滞或接触线偏离导轨工作面的问题。

　　安装边界方面，钳体顶部和背部需要贴近轿厢架承载梁，正面则要预留提拉连杆的运动范围；导轨穿过方向与钳座开口必须保持平行，左右两只安全钳的动作高度应一致，避免制动时轿厢产生明显扭转。模型中可见的下部孔位和侧面连接区域，可用于校核螺栓装配空间、扳手操作角度以及复位维护距离。对于结构设计人员，这类模型的价值不只在于外观还原，更在于把触发、传力、夹紧、承载和安装这几条链路放在同一装配体中检查：提拉件如何受力，楔块如何进入自锁位置，钳座如何把摩擦反力传递给轿厢架，都能通过实体关系直观判断。

　　在选型应用中，瞬时式安全钳多用于速度较低、要求结构简单可靠的电梯场景。与渐进式夹持装置相比，它的缓冲行程短，零件数量少，制动力建立快，因此对安装刚度和同步性更敏感。建模时需要特别关注楔形角与摩擦自锁条件，角度过陡会降低楔入能力，角度过小则可能导致复位困难或制造公差敏感。钳体材料、壁厚转折和加强区域应围绕夹紧反力布置，不能只按外形包覆；提拉连接点则应尽量靠近楔块受力中心线，减少附加弯矩。

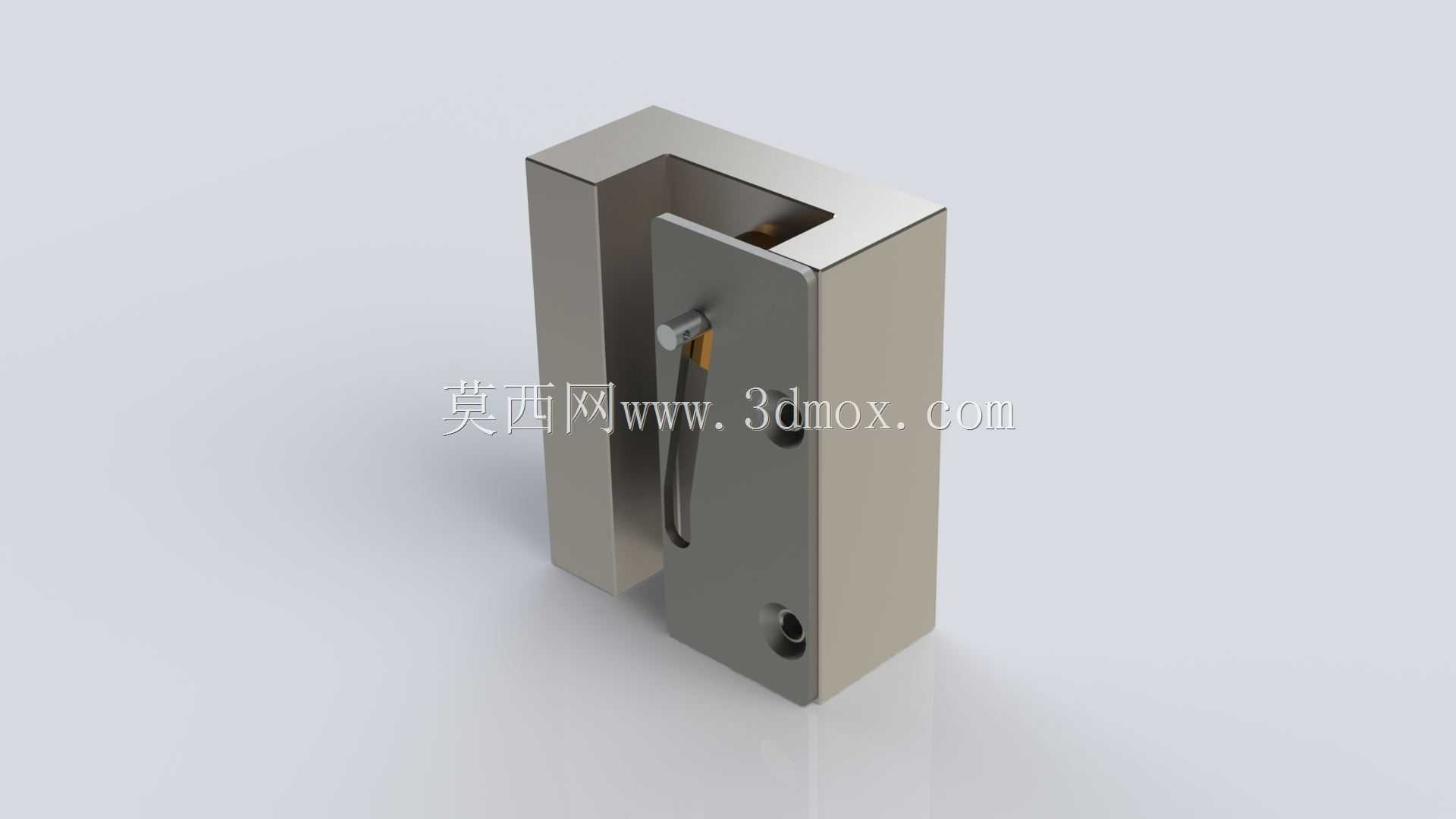

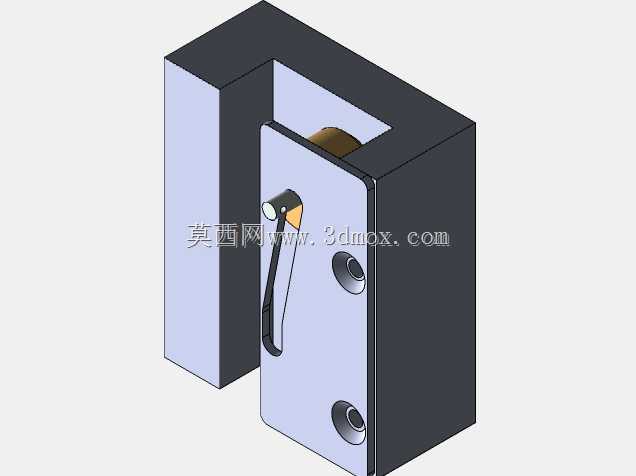

　　从三维工程表达角度看，该装配体适合用于机构原理演示、导轨配合校核、轿厢下梁布置以及安全部件教学。观察模型时，可以沿导轨方向检查通过间隙，沿提拉方向检查连杆行程，再从钳座正面核对楔块与导轨的接触宽度。实体中金属质感的块状本体、细长提拉件和深色活动楔块形成明显层次，使静态模型也能表达出动作趋势。实际设计落地时，还需结合额定速度、轿厢总质量、导轨截面和联动系统参数进行力学校核，但该结构已经把瞬时安全钳最关键的空间关系和机械动作路径完整呈现出来。
