欧宝阿斯特拉定制排气歧管涡轮法兰结构

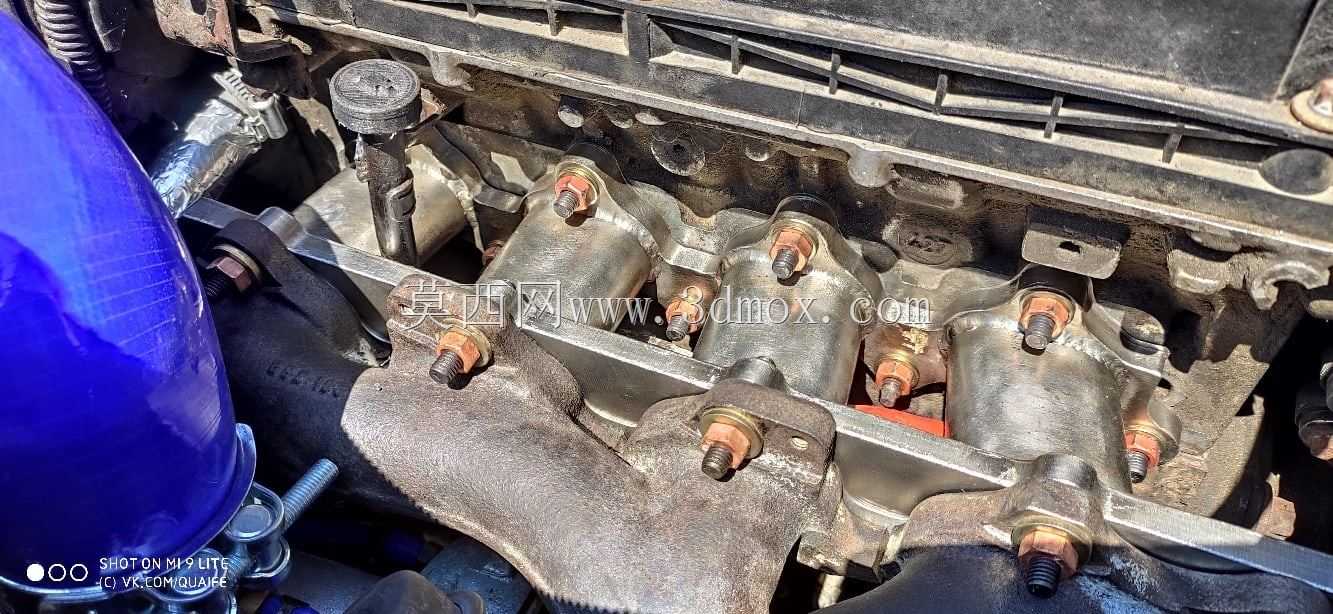

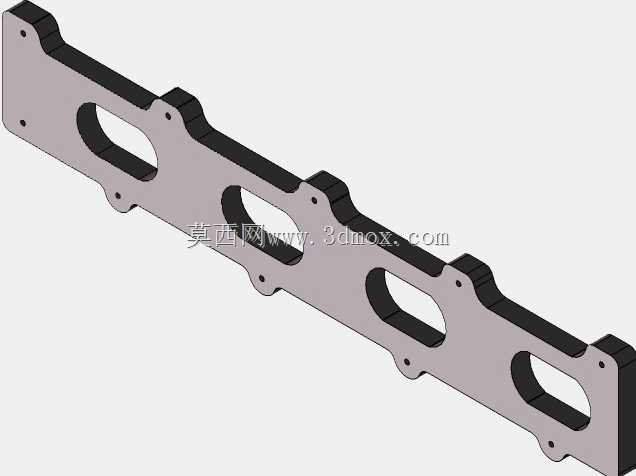

　　这款法兰结构针对欧宝阿斯特拉H系列搭载z16le系列发动机的车型开发，适配opc、vxr性能版本的turbo k04涡轮升级改装场景，核心作用是衔接气缸盖排气侧出口与定制排气歧管、涡轮进气端，解决原厂法兰在动力升级后密封不足、安装位不匹配的问题。在性能车改装的实际作业场景中，不少车主更换大流量涡轮、等长排气歧管时，会遇到原厂铸铁法兰气道错位、螺栓孔位公差过大、高温下形变漏气的问题，这款法兰的设计完全围绕这类改装痛点展开。从结构设计来看，法兰整体采用长条形一体化布局，沿四缸发动机排气出口的排布方向延伸，四个大尺寸镂空区域精准对应四个气缸的排气道口，气道边缘做了平滑过渡的倒角处理，避免排气气流在法兰位置形成紊流，降低排气背压，

　　这对于涡轮发动机的动力响应提升有直接作用——排气脉冲可以更顺畅地抵达涡轮叶轮，减少泵气损失。法兰本体的厚度经过针对性校核，既保证了在排气高温（日常工况下排气侧温度可达700-900摄氏度）下的结构刚性，不会因为螺栓预紧力和热胀冷缩出现翘曲变形，又不会过度增加排气侧的重量，符合性能改装的轻量化需求。安装边界方面，法兰上的螺栓孔位完全匹配z16le发动机缸盖排气侧的原厂孔位坐标，不需要对缸盖进行额外的攻丝、扩孔加工，同时另一侧的孔位对应定制歧管和k04涡轮的安装接口，安装时只需要配合对应的多层金属排气垫片，按照规定的扭矩顺序对角拧紧螺栓即可，不需要额外做位置调整。法兰两侧的定位凸台做了阶梯式结构，安装时可以直接卡入缸盖排气侧的定位槽内，

　　不需要反复调整对中位置，能有效降低改装作业的装配难度，避免因为安装错位导致的气道遮挡、密封不严问题。在实际使用场景中，这类定制法兰多用于街道性能升级、赛道日改装的车辆，相比原厂铸铁法兰，该结构的气道开口做了适度扩大处理，和升级后的大流量歧管、大尺寸涡轮的气道通径完全匹配，不会出现气流瓶颈。设计过程中还考虑了激光切割加工的工艺性，所有轮廓线条都做了圆弧过渡处理，没有尖锐的内角，既减少了激光切割时的应力集中点，也能避免后期使用过程中因为应力集中出现的开裂问题。法兰表面的安装平面做了平面度要求控制，整体平面度公差控制在0.05mm以内，保证和缸盖、歧管结合面的充分贴合，即使在反复的冷热循环工况下，也能维持可靠的密封性能，

　　不会出现排气漏气导致的动力下降、排气异响问题。另外，法兰上额外设置的几个小型定位孔，是为了适配不同版本歧管的安装定位销，兼容不同厂商生产的同规格定制排气歧管，提升了零件的通用性，不需要针对不同品牌的歧管单独调整孔位。对于改装从业者来说，这类定制法兰不需要现场测绘、二次加工，拿到零件就可以直接完成装配，能大幅缩短改装作业的工时，也避免了现场加工带来的精度误差。从结构强度角度看，法兰的受力分布经过优化，螺栓孔周围的材料厚度做了局部加强，避免螺栓拧紧时出现局部压溃变形，气道之间的连接筋宽度经过校核，既保证了结构强度，又不会过度遮挡相邻气缸的排气出口，保证各缸排气的独立性，减少排气干涉，这对于直列四缸涡轮发动机的排气效率优化至关重要——各缸排气脉冲不互相干扰，能让涡轮的介入转速更低，动力输出的线性度更好。
