通风打孔式汽车制动盘三维结构设计

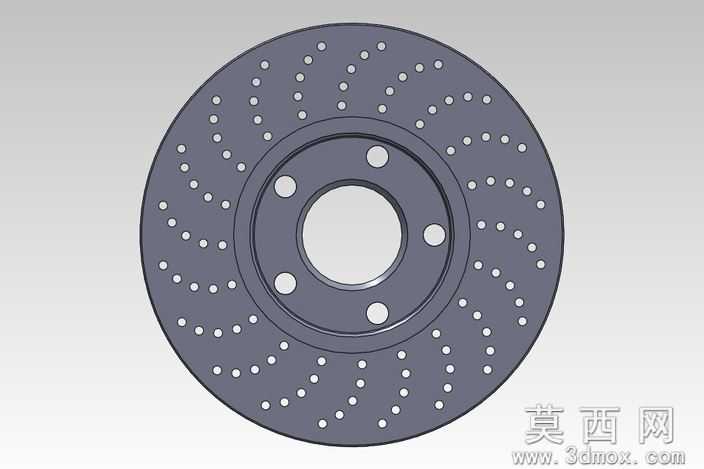

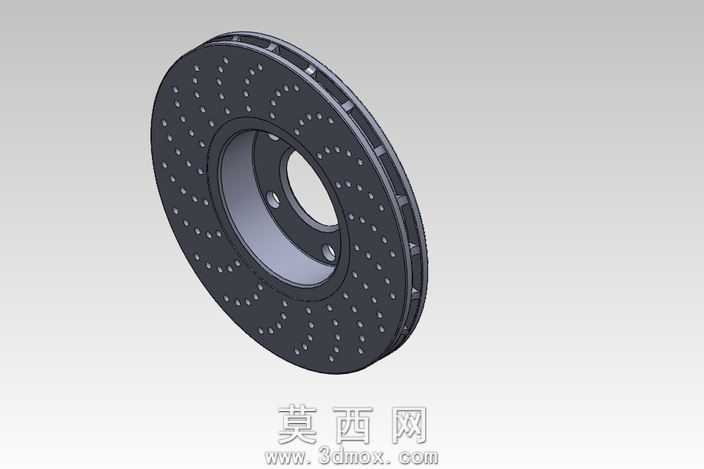

本作品为汽车盘式制动器核心部件制动盘的三维建模设计，整体采用主流的通风打孔式结构方案，建模过程严格参照乘用车制动盘通用设计规范，先通过草图绘制确定制动盘的内外径基准尺寸、中心安装孔位参数，再通过旋转特征生成制动盘的基础基体结构。建模阶段重点还原了双层通风道的内部结构，两层制动摩擦面之间设置均匀分布的径向通风肋条，既保证制动盘整体结构强度，又能在车辆行驶过程中引导气流穿过夹层，快速带走制动摩擦产生的热量，避免长时间制动出现热衰减现象。制动盘两侧摩擦工作面上设计了规则阵列排布的圆形散热孔，这类打孔结构不仅可以进一步提升散热效率，还能在制动过程中刮除制动片表面的磨屑，减少磨屑残留导致的制动抖动，同时雨天行驶时可以快速排开摩擦面的水膜，缩短湿滑路面的制动响应距离。中心安装部位设计有定位台阶与螺栓安装孔，可与车辆轮毂轴头精准配合，保证制动盘转动时的同轴度，减少高速制动时的抖动概率。材质设定方面，制动盘主体采用灰铸铁材质参数，还原其高摩擦系数、耐磨、耐热的物理特性，渲染阶段采用金属哑光质感表现铸铁摩擦面的粗糙纹理，通风道内部做暗部处理突出结构层次，安装孔位做倒角细节处理还原真实加工特征。整体设计兼顾制动性能、散热性能与安装适配性，结构细节完整，可用于汽车制动系统结构教学、制动性能仿真分析参考、零部件装配演示等场景。
