气动管路快插式接头组件三维设计

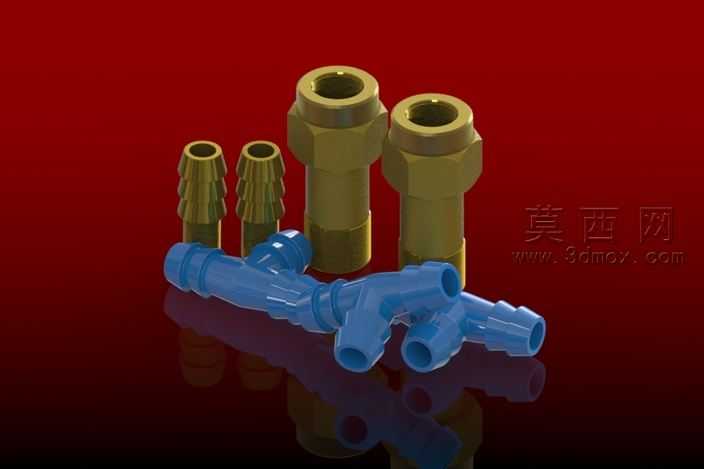

本套三维模型为气动管路系统配套的快插式接头组件，采用SolidWorks软件完成全参数化建模，建模过程严格遵循气动接头行业通用尺寸规范，对每一处结构细节都做了精准还原。模型包含两类不同结构的接头零件，分别为金属材质的外螺纹直通接头与塑料材质的Y型三通快插接头，同时配套展示了两款竹节式气管插杆配件，完整覆盖气动管路连接中常用的直通转接、三通分流、软管插接三类使用场景。建模阶段优先采用草图驱动特征的建模逻辑，对金属接头的外六角拧动结构、内螺纹密封段、端部卡簧卡槽等结构做了单独的特征拆分，保证后续修改尺寸时可以快速调整对应参数；对塑料接头的倒刺式插接结构、Y型分流腔的过渡圆角、外壁加强筋结构都做了精细化处理，所有倒角、拔模斜度都符合实际注塑加工与金属机加工的工艺要求，不存在干涉、破面等建模问题。渲染阶段采用双材质区分方案，金属接头赋予黄铜材质，调整材质粗糙度与金属度参数还原黄铜件机加工后的哑光金属质感，表面添加细微的划痕纹理提升真实感；塑料接头赋予蓝色POM工程塑料材质，调整漫反射与高光参数呈现硬质塑料的半哑光质感，背景采用深红色渐变反光底板，添加柔和的环境光与局部补光，通过光影效果突出不同零件的结构轮廓与材质差异，清晰展现接头的插接配合关系。整套模型的结构设计充分考虑气动管路的使用需求，金属接头用于连接带内螺纹的气动元件端，竹节式插杆用于插入PU气管实现密封固定，Y型三通接头可实现单路气源分流为两路供气，所有零件的配合尺寸都经过公差校验，装配后不存在错位问题，可直接用于气动系统的管路布局设计、装配模拟、产品展示等场景，也可作为接头类产品二次开发设计的基础模板，帮助设计人员快速调整尺寸生成不同规格的接头模型，大幅缩短同类产品的设计研发周期。
