机械零件三维建模练习参考图集

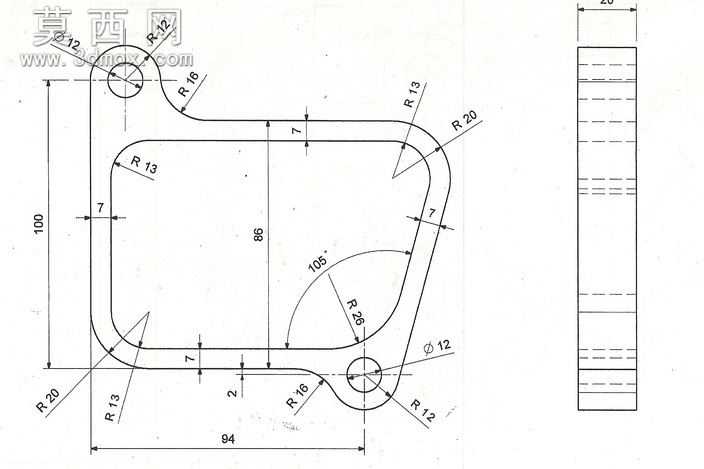

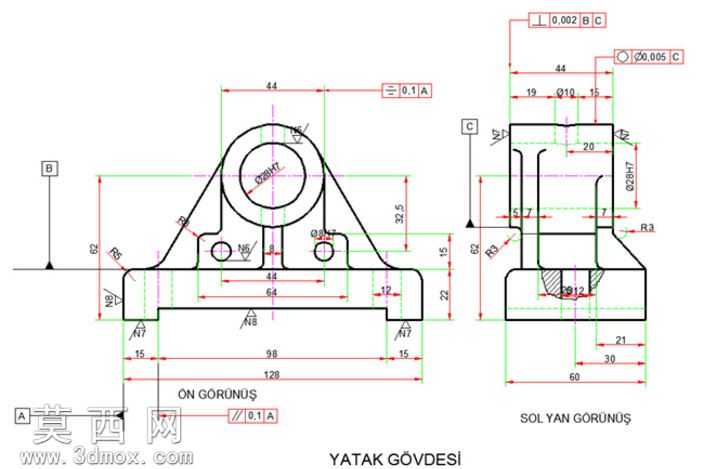

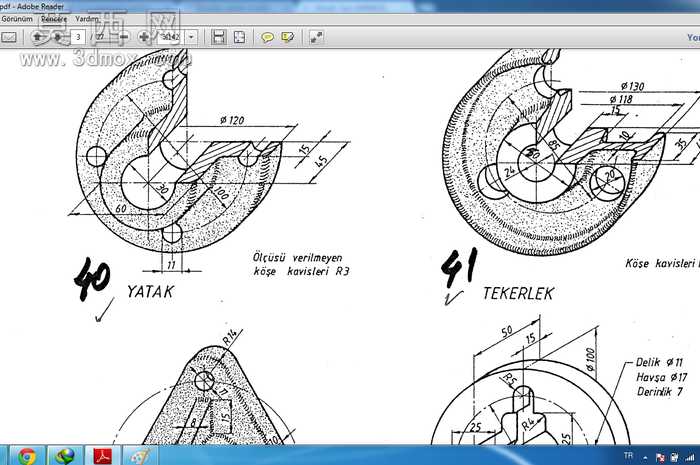

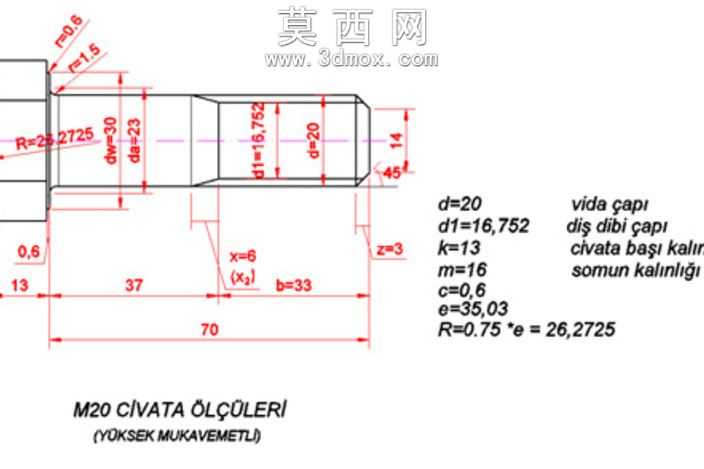

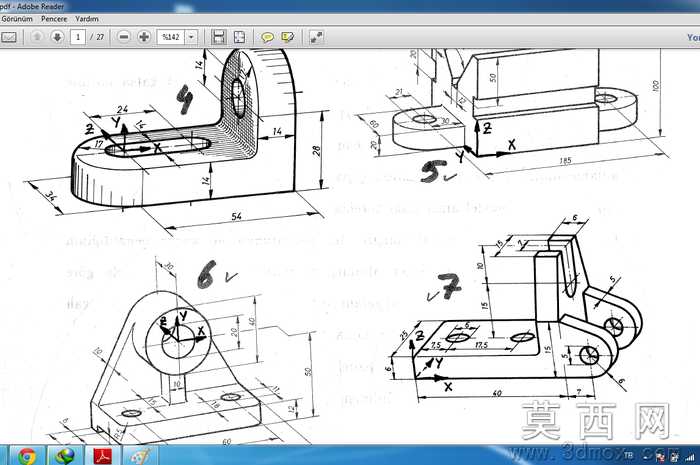

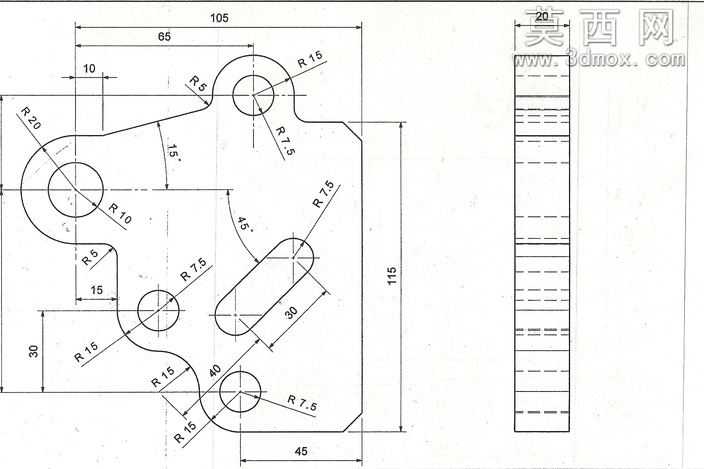

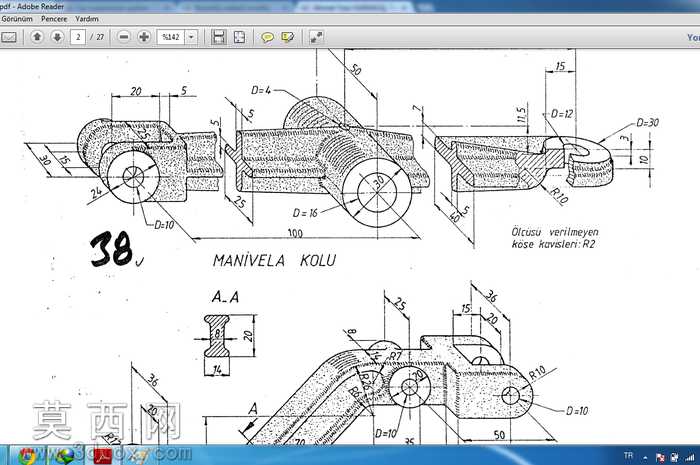

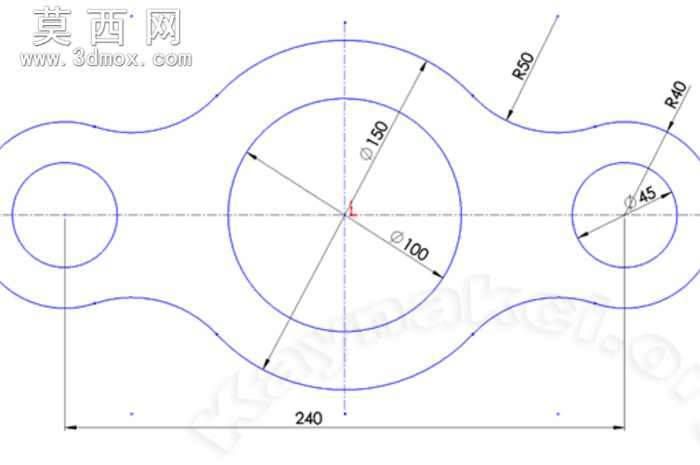

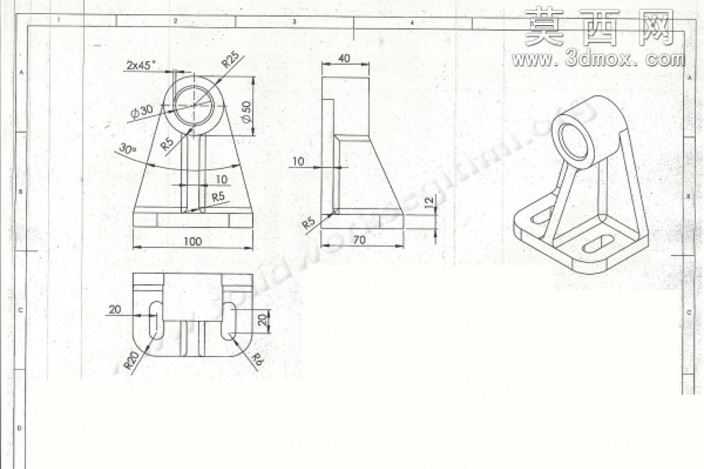

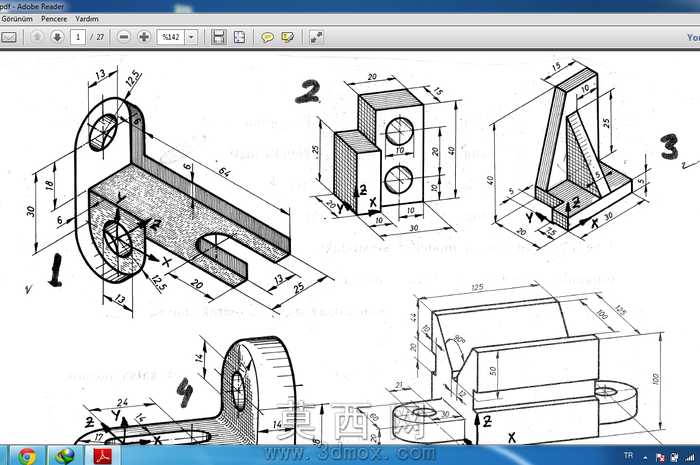

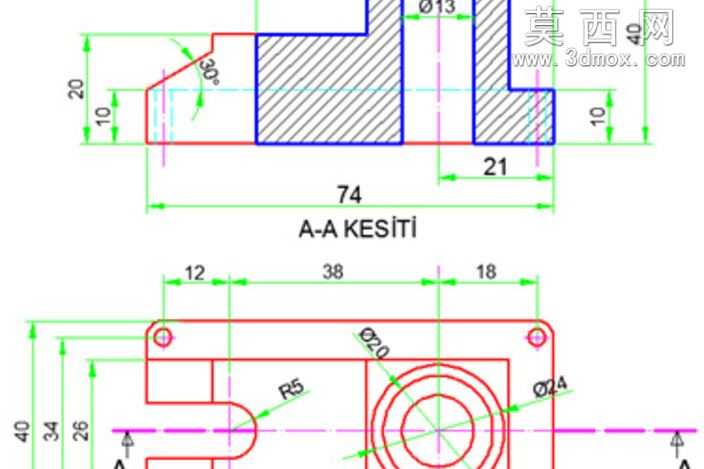

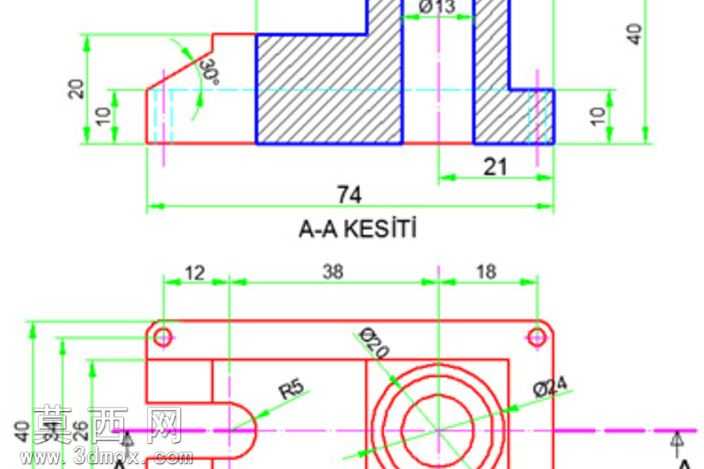

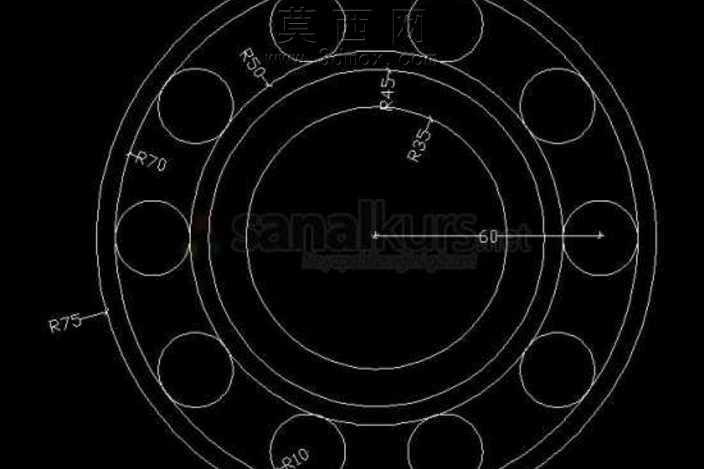

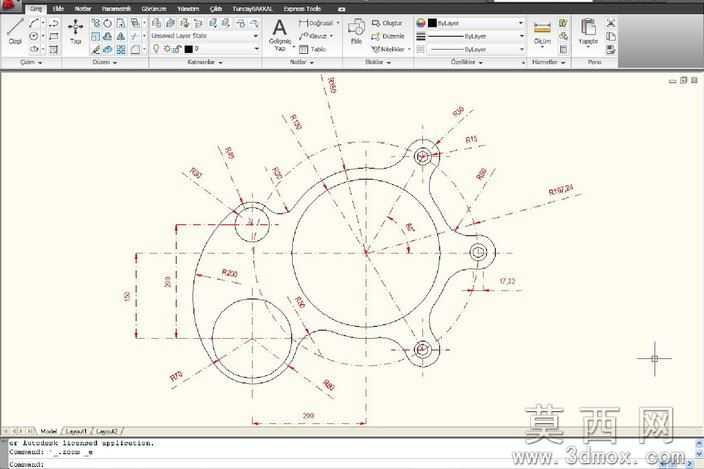

这套三维建模练习素材围绕典型机械零件展开，所有案例均从实际工业常用零件结构中提炼而来，适合三维建模初学者循序渐进掌握建模逻辑与工程图表达规范。素材内的每个零件案例都配套了完整的二维工程视图标注，涵盖主视图、俯视图、侧视图以及必要的局部剖视表达，清晰标注了零件的外形尺寸、安装孔位间距、壁厚、圆角、倒角等关键结构参数，能够帮助练习者建立从二维图纸到三维模型的空间映射思维。在建模实操过程中，练习者可以先通过观察多视图的轮廓线条，梳理零件的基础特征构成，区分底座、支撑立板、安装耳、轴孔等不同功能结构的层级关系，优先绘制零件的基准草图，以零件的安装底面为草图基准面，定位核心孔位的中心坐标，再通过拉伸、切除、圆角等基础建模命令逐步搭建零件主体结构。针对零件上的对称结构，可以使用镜像命令提升建模效率，针对均匀分布的安装孔特征，可以使用阵列命令完成批量生成，同时要注意对照工程图标注的尺寸公差要求，在建模阶段预留后续装配所需的配合间隙。完成基础实体建模后，可以进一步练习为零件赋予金属材质效果，调整材质的粗糙度、金属度参数，模拟铸铁、钢材等常用工业材料的视觉表现，再通过渲染功能添加合适的光照与背景，输出直观的零件效果展示图。整套素材的案例难度从简单到复杂逐步递进，从单一的板类、座类零件到带复杂支撑结构的组合类零件，覆盖了机械零件常见的结构形式，能够帮助练习者熟练掌握三维建模软件的基础操作，理解机械结构的设计逻辑，熟悉工程制图的标注规范，为后续开展复杂机械装配体建模、实际工业产品设计打下扎实的实操基础，也能帮助练习者建立严谨的尺寸意识，养成规范的建模习惯，避免建模过程中出现尺寸错漏、结构干涉等常见问题。
