双向通行机械摆闸通道结构设计

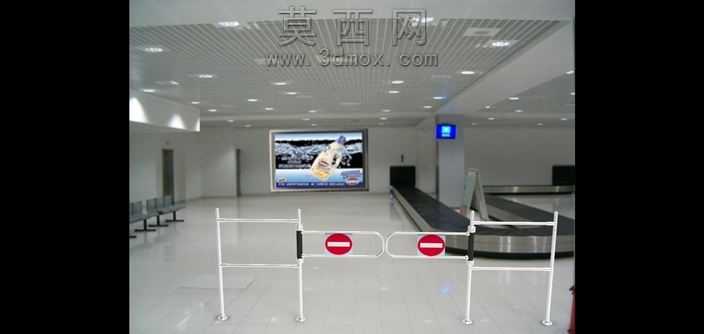

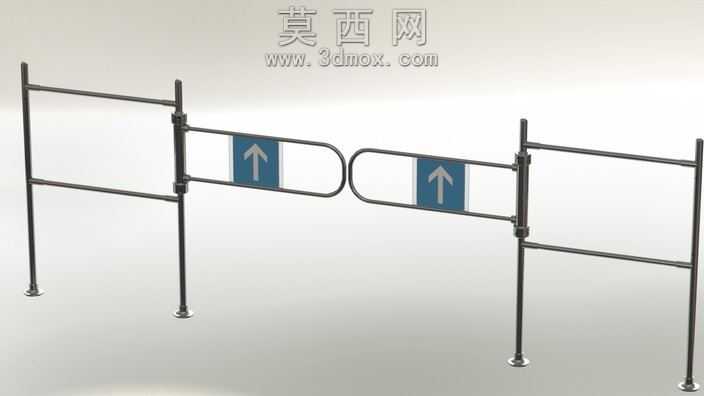

本模型为双向通行机械摆闸通道结构，采用三维建模软件完成全参数化设计，整体结构对称布局，由两组立式支撑立柱、横向连接护栏、中部摆动闸杆三部分构成。建模过程中首先完成基准面搭建，以通道通行中心线为对称基准，分别绘制两侧立柱的安装定位草图，立柱采用圆柱形金属杆件设计，底部设置法兰式固定底座，用于与地面完成锚固安装，保证整体结构的稳定性。横向护栏分为上下两层平行横杆，与立柱通过快装式连接结构完成装配，既保证结构连接强度，也兼顾现场安装的便捷性。中部摆动闸杆为圆角矩形框体结构，表面嵌入蓝色方向指示标识，明确通行方向指引，闸杆与立柱之间通过旋转铰接结构连接，预留了驱动模块的安装空间，可适配手动或电动驱动方案。材质渲染阶段，主体金属结构采用哑光不锈钢材质，表面做拉丝纹理处理，还原真实金属质感，方向指示牌采用蓝色工程塑料材质，与金属框架形成清晰的视觉区分，地面采用浅灰色哑光地坪材质，突出闸机主体结构的展示效果。设计过程中充分考虑人行通道的通行宽度需求，两侧闸杆开启后可留出足够的通行空间，闭合状态下可有效阻拦非授权通行，整体结构无尖锐棱角，所有边角均做圆角过渡处理，符合公共区域设备的安全设计要求。各零部件之间的装配间隙经过合理预留，既保证转动部件的活动顺畅，也避免间隙过大造成的夹手风险，连接部位均采用标准化五金件设计，方便后期的维护与零部件更换。整体模型结构完整，各部件装配关系清晰，可直接用于人行通道出入口设备的方案展示、结构参考以及生产加工的前期设计验证。
