可调节落地式木质写生画架结构设计

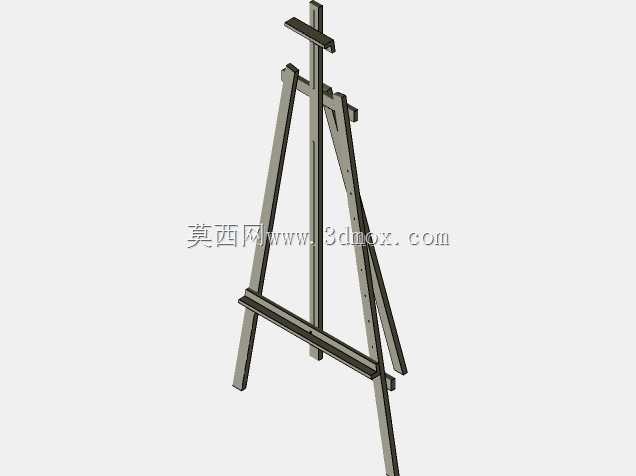

　　这套落地式写生画架的三维结构，围绕画室教学、户外写生、展厅陈列三类高频使用场景搭建，整体采用三角支撑的经典力学布局，没有多余装饰构件，所有杆件的排布都优先保证承载稳定性与调节便利性。从实际使用逻辑倒推结构设计时，首先要解决的是不同画幅尺寸、不同创作姿态下的适配问题：画架后侧的斜向支腿与前侧两根主立杆形成稳定的三角形支撑域，三根支腿的底端撑开后形成的接地轮廓，要保证架上放置全开画板、创作者前倾施力按压画布时，整体重心始终落在接地三角形的内部，不会出现侧翻或者前后翘动的情况。前侧两根平行的竖向主杆作为画板的主要承载轨道，杆身上预留了等间距的调节孔位，配套的横向托条可以沿着立杆上下滑动，通过插销或者快拆旋钮锁定在不同高度，

　　最低位置可以适配坐着创作时的画板底边高度，最高位置可以支撑站立创作时的大幅画布，托条本身做了外翻的挡边结构，画板放置后不会向前滑落。后侧的斜支腿并非固定死角度，它和前侧主架的铰接点设置了角度调节机构，松开锁紧件之后可以改变整个画架的后仰倾角，创作者可以根据自己的视线角度、作画习惯调整画板的倾斜程度，既可以让画板接近垂直适合素描起形，也可以调整到小角度后仰适合水彩、水粉创作时减少颜料流淌，调整到位之后锁紧铰接处的紧固件，整个架体的角度就会完全固定，不会因为画板受压出现角度滑移。杆件的截面选择也经过受力校核，主立杆采用矩形实木型材，截面的长边顺着画架的前后受力方向布置，这样在承受画板向前的倾覆力矩时，杆件的抗弯截面模量更大，

　　不容易出现弯曲变形；斜向支腿主要承受轴向压力，选用稍小规格的矩形木料就可以满足压杆稳定要求，同时控制整体重量，方便单人搬运转移。画架顶部的横向压杆用来固定画板的上边缘，它同样可以沿着主立杆上下滑动，适配不同高度的画板，压杆和画板接触的位置做了软质垫面的预留位，避免硬木直接刮伤画板边框。在安装边界方面，画架完全展开状态下，前侧两支腿的横向间距控制在六十厘米左右，前后方向从最前侧支腿底端到后侧支腿底端的纵深距离大约七十厘米，这个占地尺寸既保证了支撑稳定性，也不会在画室里占用过多通道空间；画架的最大高度接近一米八，收拢状态下可以将后侧支腿折叠贴合到前侧主架上，整体厚度缩小到十几厘米，能够轻松塞进画室的储物柜或者车辆后备箱，

　　方便户外写生携带。结构设计时还考虑了木料的加工工艺性，所有杆件的连接位置都采用榫接加紧固件的组合方式，铰接处的金属转轴件作为标准件嵌入木料预留的孔位，不需要复杂的五轴加工，普通的木工切割、钻孔设备就可以完成全部零件的制作，量产时的装配流程也很简单，不需要专用工装。日常使用中，画架除了承载画板进行创作，也可以用来放置完成的画作做临时展示，三角支撑的结构在平整的水泥地、木地板、草地都可以稳定放置，支腿底端可以选配橡胶脚垫，既可以防滑，也避免硬质木料刮花室内地板。整个模型的杆件衔接处都做了圆角过渡，没有尖锐的外露棱角，移动和使用过程中不会磕碰划伤使用者，所有调节孔位的间距经过统一规划，配件的互换性强，长期使用后如果某一根木料出现磨损，单独更换对应杆件即可，不需要整体报废，维护成本很低。
