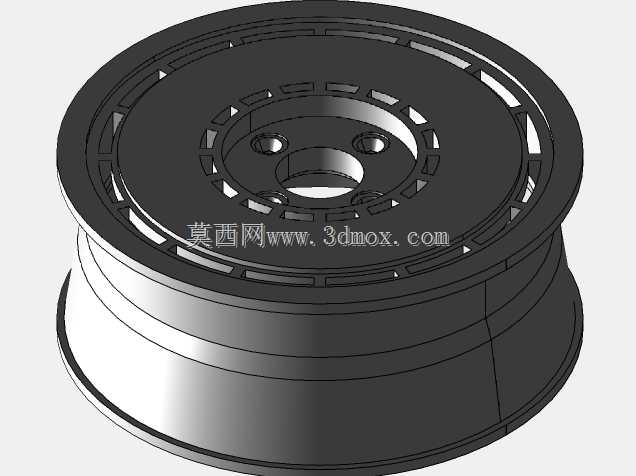

TRX遥控车用线控运动铝制轮盘结构

　　这款铝制轮盘主要面向1/10比例TRX系列遥控攀爬车、平跑车的改装与配套场景，适配公制规格的橡胶仿真轮胎，在遥控模型车的行走系统中承担承载车身重量、传递驱动扭矩、固定轮胎位置的核心作用。不同于普通塑料轮盘易开裂、轮毂结合位滑牙的问题，这款采用铝合金材质的轮盘在结构设计上充分考虑了模型车越野、冲刺、急停等复杂工况的受力需求，轮辐部位采用镂空式框架结构，在保证整体结构刚度的前提下尽可能降低旋转部件的自重，减少行走系统的转动惯量，提升车辆加速与制动的响应速度。

　　从安装边界来看，轮盘中心设置了三孔定位安装位，适配TRX系列车型常规的12mm六角结合器，安装孔的位置度公差控制在0.05mm以内，保证轮盘安装后与驱动轴的同轴度，避免高速运转时出现车轮抖动、轮胎偏磨的问题。轮辋的内侧台阶尺寸严格匹配公制橡胶轮胎的胎唇卡合位置，台阶深度为2.3mm，卡合面做了细微的滚花纹理处理，轮胎装配后无需额外涂胶即可保证大扭矩输出下轮胎与轮盘不发生相对滑动，同时也方便后期更换不同胎纹的橡胶轮胎，适配碎石、铺装路面、泥地等不同的行驶场景。

　　设计过程中优先考虑了轮盘的受力传导路径，驱动轴输出的扭矩通过中心六角结合位传递到轮盘中心座，再通过均匀分布的六根辐条传导到外侧轮辋，每根辐条的截面采用变厚度设计，靠近中心座的位置厚度为3.2mm，向轮辋延伸时逐步过渡到2.5mm，既保证了扭矩传递路径上的结构强度，避免飞坡落地时辐条断裂，也不会因为结构过于厚重增加不必要的簧下质量。轮盘外侧的轮缘做了15度的倒角处理，一方面减少车辆侧滑时轮缘与障碍物剐蹭造成的结构损伤，另一方面也能在轮胎安装时起到导向作用，提升装配效率。

　　轮盘的内侧设置了专门的配重块安装槽，用户可以根据自身的攀爬需求在槽内粘贴铅制配重块，降低车辆重心，提升攀爬时的抓地力与侧倾稳定性，槽位的深度为1.5mm，粘贴配重块后不会突出轮盘内侧平面，避免轮盘转动时与转向杯、避震支架等周边部件发生运动干涉。中心安装孔的周边做了0.8mm的沉台设计，适配标准的M3锁紧轮帽，沉台的平面度控制在0.02mm以内，保证轮帽锁紧后压力均匀分布在中心座上，不会因为局部应力过大造成中心座开裂。

　　在实际使用场景中，这款铝制轮盘相比原厂塑料轮盘的抗冲击性能提升60%以上，在零下10度的低温环境下也不会出现材质脆化的问题，适合户外复杂环境下的模型车运动使用。轮盘表面采用硬质阳极氧化处理，耐磨性能优异，长期与轮胎胎唇摩擦也不会出现明显的磨损痕迹，镂空的辐条间隙可以在车辆行驶时带动气流流动，为刹车部位（如果模型车配备仿真刹车结构）以及轮端轴承起到一定的散热作用，延长轴承的使用寿命。

　　设计时还充分考虑了轮胎动平衡的需求，整个轮盘的加工采用一次装夹完成车削与钻孔工序，所有结构的同轴度、圆跳动公差都严格控制在模型车使用的要求范围内，出厂前无需额外做动平衡处理即可满足80km/h以内的行驶速度要求，不会出现高速抖动的问题。轮辋的外侧边缘做了加厚处理，厚度达到3mm，车辆发生侧翻时轮缘先接触地面，加厚的结构可以避免轮缘变形，保证轮盘的长期使用精度。
