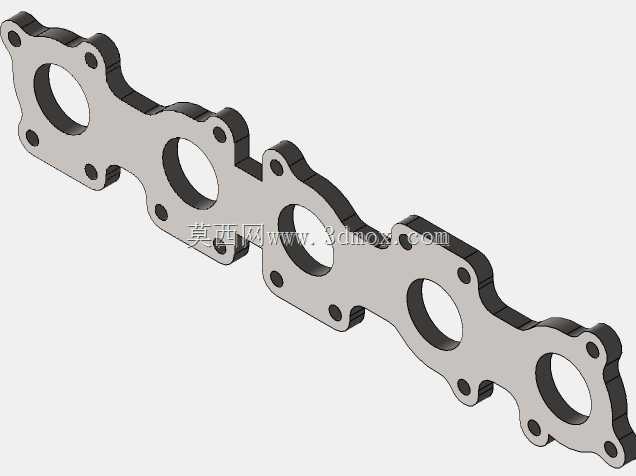

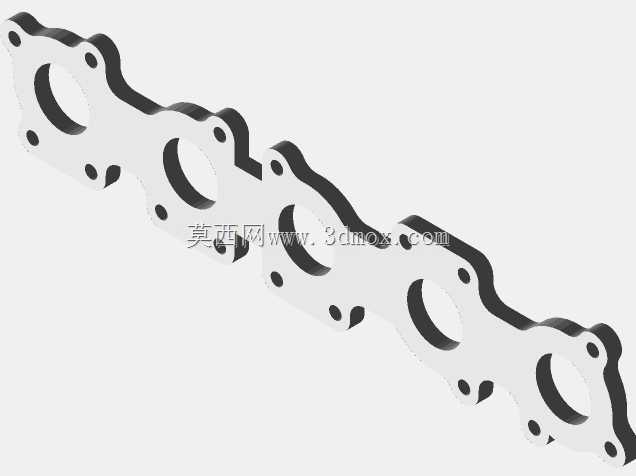

奥迪S4 2.2T车型排气歧管连接法兰结构

　　在乘用车动力总成的排气系统布局中，排气歧管法兰是衔接排气歧管本体与涡轮增压器进气侧的核心承压连接件，这类部件的设计合理性直接影响排气密封性、动力响应效率以及整机NVH表现，尤其在搭载AAN 2.2T涡轮增压动力的奥迪S4/S6车型上，排气侧的工作温度长期处于850-1050摄氏度区间，同时还要承受排气脉冲带来的交变载荷，对法兰的结构强度、密封面平面度以及安装定位精度都有极高要求。从实际装车场景来看，该法兰安装在排气歧管的出气端，一侧通过焊接或一体铸造成型的方式与排气歧管的各缸排气道出口汇流端结合，另一侧通过螺栓紧固与涡轮增压器的涡轮壳进气法兰面紧密贴合，中间夹装耐高温金属密封垫片，作用是将各缸排出的高温高压废气无泄漏地导入涡轮腔，推动涡轮叶轮高速旋转，为进气侧提供增压压力，一旦法兰出现密封失效，会导致排气泄漏、增压压力不足、机舱温度异常升高等问题，严重时甚至会引发周边橡胶管路、线束的高温老化失效。

　　在设计思路层面，这款法兰首先要匹配AAN 2.2T发动机的排气歧管汇流腔出口轮廓，法兰本体采用耐热铸铁材质加工成型，密封面设计为全平面结构，表面粗糙度控制在Ra1.6以内，保证与金属垫片贴合时的密封可靠性，避免高温高压废气从结合面缝隙窜出。法兰上的螺栓孔位置完全对应涡轮壳进气侧的安装点位，孔位公差控制在±0.1mm范围内，确保安装时螺栓可以顺利穿入，不会出现强制装配导致的法兰变形或密封面错位。考虑到排气侧的热胀冷缩效应，法兰的厚度设计为12mm，既保证足够的刚性抵御排气脉冲带来的振动变形，又不会因为过厚导致热量积聚无法快速散出，同时法兰边缘做了R3的圆角过渡，避免应力集中在长期交变载荷下出现开裂问题。

　　从安装边界来看，该法兰的外轮廓尺寸完全适配奥迪S4/S6车型发动机舱内的排气侧布局空间，安装后与周边的发动机缸盖出水支管、机油回油管、涡轮隔热罩的最小间隙保持在8mm以上，避免车辆运行过程中因发动机抖动、部件热膨胀出现运动干涉。法兰的密封面宽度设计为15mm，足够支撑密封垫片的压紧变形量，螺栓采用M10的耐热钢螺栓，紧固时按照对角分步拧紧的工艺要求施加25N·m的预紧力，保证整个结合面的压力均匀分布，不会出现局部压力不足导致的泄漏，或是局部压力过大导致的法兰变形、垫片压溃问题。在实际维修与改装场景中，这类法兰也是排气系统升级时的重点匹配部件，如果更换大流量涡轮或者改装排气歧管，必须保证法兰的接口尺寸、螺栓孔位与原有部件完全匹配，否则会出现安装错位、密封失效的问题，很多改装案例中出现的排气漏气、增压压力不稳问题，往往都是法兰匹配精度不足导致的。

　　从结构特性来看，这款法兰没有设计多余的减重结构，因为排气侧的工作环境恶劣，优先保证结构强度与密封可靠性，法兰与排气歧管连接的一侧采用了与歧管汇流端完全贴合的弧形过渡面，焊接时可以形成连续的焊缝，减少焊接应力集中，同时避免焊缝处出现凸台干扰废气流动，降低排气阻力，保证各缸排出的废气可以顺畅进入涡轮腔，减少排气背压对动力输出的影响。在长期使用过程中，法兰需要承受反复的冷热冲击，所以材质的耐热疲劳性能是核心指标，设计时也充分考虑了这一点，法兰的壁厚均匀，没有出现壁厚突变的结构，避免冷热交替时因热胀冷缩量不一致产生裂纹，延长部件的使用寿命。对于三维建模从业者来说，这类汽车动力系统连接件的建模重点，在于精准还原安装孔位的相对位置、密封面的平面度要求、以及与相邻部件的配合边界，不能只做外观的曲面还原，更要考虑实际装配时的公差配合、工艺可行性，否则建出来的模型只能用于外观展示，无法用于实际的加工生产或者改装匹配。在实际的工程开发中，这类法兰的设计还要经过有限元热应力分析、密封面压力分布仿真，验证在极端工作温度、最大排气压力工况下，法兰的变形量是否在允许范围内，密封面的压力是否始终高于排气压力，保证全工况下的密封可靠性，很多新手建模时往往忽略这些工程实际要求，只追求外观相似，最终输出的模型没有实际工程参考价值。
