工业设备防护盖板结构设计

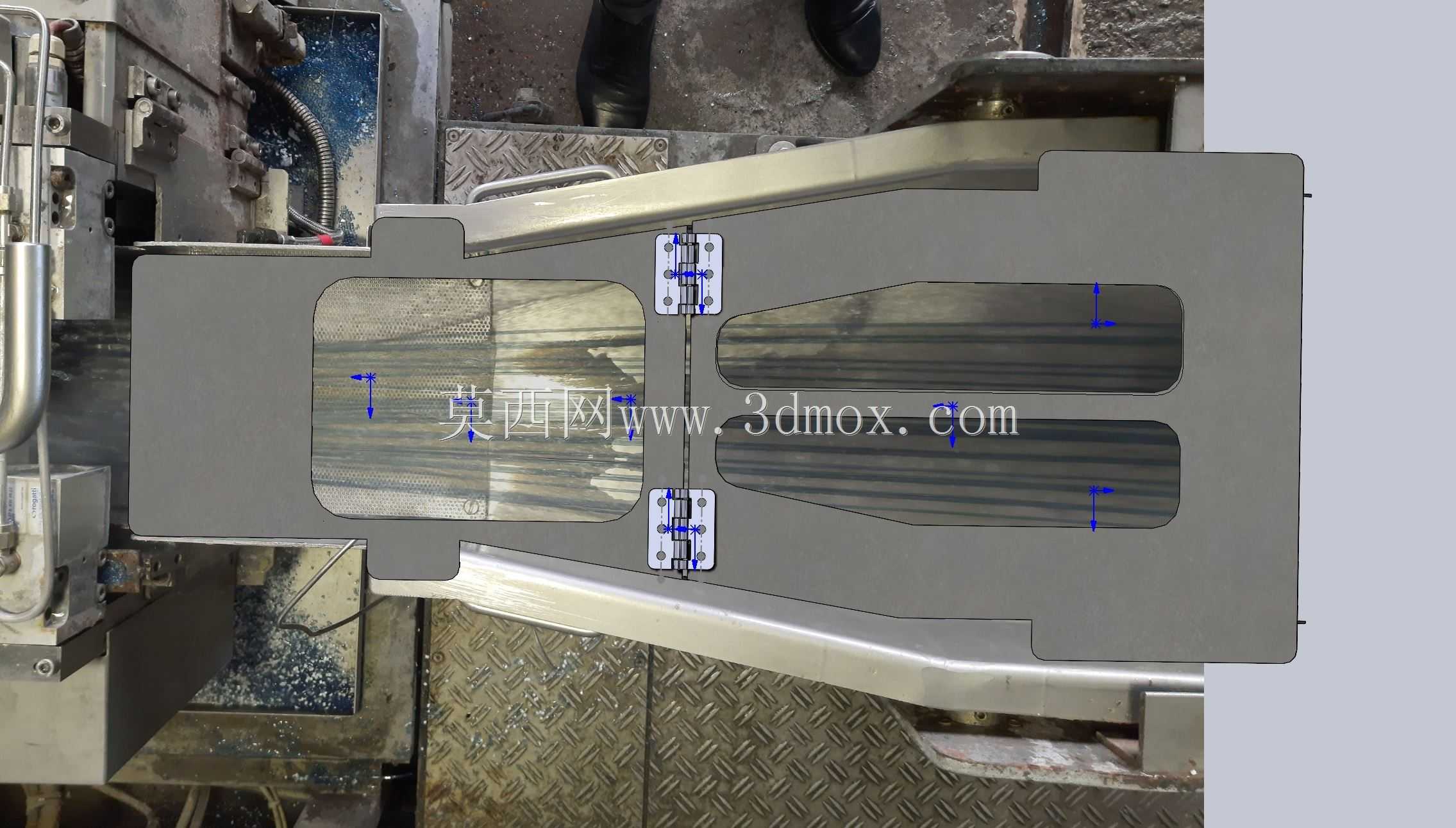

　　这款防护盖板主要应用于工业生产现场的加工设备外露危险区域防护，常见于自动化生产线的传动区段、机床加工工位的运动部件外侧，以及各类需要隔离操作人员与设备运行区域的工装工位，核心作用是阻挡加工过程中飞溅的切屑、切削液，同时避免人员肢体意外触碰运行中的传动、加工部件，满足生产现场的安全防护规范要求。从实际使用场景来看，这类护板多安装在设备的操作侧检修位置，需要兼顾日常防护的封闭性与设备检修时的快速开启便利性，因此在结构设计上采用了分体对开的合页连接形式，两块护板通过侧边的合页与设备基体框架连接，无需完全拆卸即可向两侧翻开，露出内部的设备组件开展检修、清理、换型等作业，相比整块固定式护板，大幅降低了日常维护的操作复杂度。在功能特性设计上，

　　护板主体开设了两处异形观察窗口，窗口区域可搭配透明防护板使用，操作人员无需开启护板即可直接观察内部设备的运行状态、工件加工位置、物料输送情况，避免频繁开启护板影响生产效率，同时窗口的轮廓完全匹配内部可视区域的形状，在保证可视范围的前提下尽可能保留护板的结构强度，减少不必要的材料去除。护板的整体外形采用适配设备安装位的异形轮廓，边缘做了折弯翻边处理，既提升了钣金件自身的结构刚性，避免薄板材在长期使用中出现变形翘边，也能让护板闭合时与设备基体的贴合度更好，防止切屑、切削液从拼接缝隙处飞溅出来。安装边界设计上，护板的合页安装孔位完全匹配设备原有框架的安装点位，不需要对现有设备做额外的打孔、焊接改造，可直接替换原有老化、损坏的防护部件，

　　降低现场改造的工作量；护板闭合后与周边设备结构的间隙控制在安全规范要求的范围内，不会出现人员手指可伸入的缝隙，同时开启时的翻转角度可达到120度以上，翻开后可通过侧边的简易定位结构临时固定，不会在检修过程中意外回落影响操作。从结构设计思路来看，这款护板没有采用复杂的曲面造型，整体以平面钣金折弯结构为主，加工工艺性好，可通过常规的激光切割、折弯、焊接工序完成制作，生产成本较低，适合批量配套同类型设备使用；合页的选型采用工业常用的承重合页，可承受护板自身重量带来的长期载荷，反复开合不会出现松动、下垂的问题，护板表面可根据现场使用需求做喷塑、镀锌处理，提升耐锈蚀、耐切削液腐蚀的能力，适配潮湿、多油污的生产车间环境。在尺寸匹配上，

　　护板的整体长宽尺寸完全贴合对应设备的防护区域开口，安装后不会突出设备主体轮廓过多，避免影响现场操作人员的走动与操作空间，观察窗口的位置正对设备的核心作业区域，站立操作时的视线刚好可覆盖窗口范围，不需要刻意调整姿势即可观察内部情况，兼顾了防护性与使用便利性。
